50～100mm傾斜ダブルビットボラード | CB/T 169-2011 タイプA 溶接係留ボラード (船舶甲板用)
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 技術基準: | CB/T 169-2011 | 定数直径: | 80～100mm |
|---|---|---|---|
| 材料: | 軟鋼。ステンレス鋼も利用可能 | 重さ: | 6.4～23.4kg |
| 表面処理: | S2.5 に砂吹き + エポキシストアプライマーの 1 層, 磨いたステンレス鋼, パーソナライズされた表面処理が可能です. | 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、RINA、IRS、RSなど |
| ハイライト: | プレート ベース ボールダー,GB 556 ボラー,プレートベース船舶の固定装置 |
||
製品の説明
50～100mm 傾斜ダブルビットボラード | CB/T 169-2011 タイプA 溶接係留ボラード（船舶甲板用）
製品概要
CB/T 169-2011 タイプA 溶接傾斜型ボラードは、軽負荷の船舶係留用途向けに設計されています。
傾斜したダブルポスト構造は、ロープ保持性能を向上させ、船舶の移動中のロープ滑りを防ぎます。
コンパクトで信頼性の高い係留が必要な作業船、バージ、小型船舶に適しています。
クイックスペック
規格: CB/T 169-2011 → GB556に取って代わる
用途: 内陸および小型船舶の係留 → コンパクトで効率的なソリューション
タイプ: タイプA（シングルベースプレート） → コンパクトな構造
公称直径: 50～100 mm → ロープ互換性
SWL: 8.5～14.5 kN → 軽負荷範囲
材質: 炭素構造用鋼 / ステンレス鋼 → 強度と耐食性
構造: 傾斜ダブルビット → 滑り止めロープ保持
表面: Sa2.5 + エポキシコーティング → 海洋保護
認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書
主な技術パラメータ（CB/T 169-2011 タイプA）
| 公称径 | SWL kN | 6x24 | 6x37 | 自然ロープ周長 | 合成ロープ径 | D | D1 | H | L1 | L2 | t | ベース長 | B | h | t1 | k |
重量 kg |
| 50 | 8.5 | - | 6 | 45 | 10 | 60 | 75 | 170 | 230 | 180 | 6 | 310 | 130 | 26 | 10 | 6 | 6.4 |
| 75 | 11.5 | - | 7 | 54 | 12 | 76 | 90 | 210 | 300 | 240 | 8 | 400 | 160 | 43 | 12 | 6 | 15.2 |
| 100 | 14.5 | 8 | 8 | 63 | 14 | 114 | 130 | 240 | 360 | 290 | 10 | 470 | 180 | 51 | 16 | 8 | 23.4 |
エンジニアリング設計ロジック
荷重伝達経路: ロープ → ボラードポスト → ベースプレート → 甲板。
傾斜ポストは摩擦を増加させ、ロープの滑りを低減します。
構造は軽負荷係留ポイント用に最適化されています。
なぜ傾斜ボラードデザインなのか？
ロープの滑りを防ぐ → より安全な係留
保持力を向上させる → 安定したロープ制御
偶発的な解放を減らす → 信頼性の高い操作
構造
傾斜ポスト | トッププレート | ベースプレート | リブプレート | 溶接構造
カスタム属性
傾斜ポスト → 滑り止め性能
コンパクトベース → 省スペース
滑らかな仕上げ → ロープを保護
溶接加工 → 信頼性の高い強度
選択ガイド
ステップ1 – A50 / A75 / A100 を選択 → SWLに基づく
ステップ2 – ロープサイズを確認 → テーブルから
ステップ3 – 取り付けを確認 → 甲板溶接
ステップ4 – コーティングと認証を確認
選択に迷っていますか？お問い合わせください。
問い合わせガイド
ロープサイズ、SWL、船種、数量、認証を提供してください。
仕組み
ロープが傾斜ポストに巻き付く → 摩擦が増加 → 荷重が甲板に伝達 → 安定した係留。
用途
作業船 | 小型船舶 | バージ | 港湾サービス船
認証と利点
認証: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, メーカー試験証明書
図面と写真

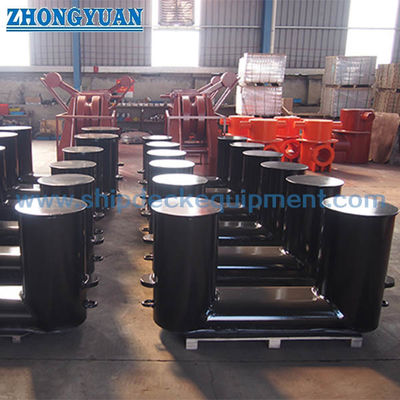

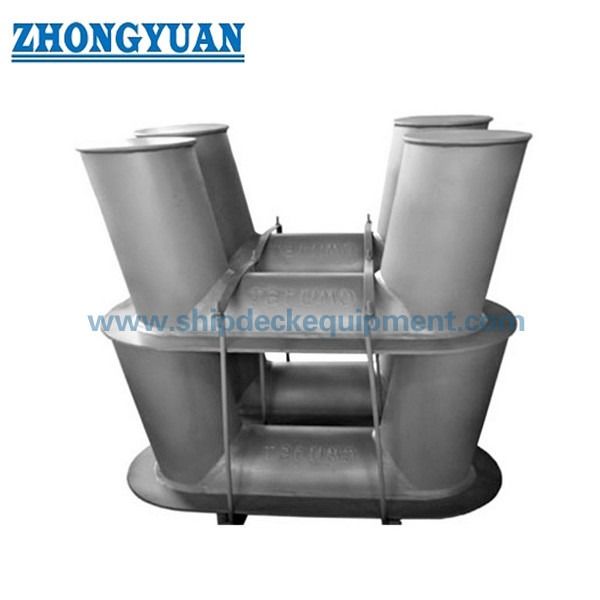

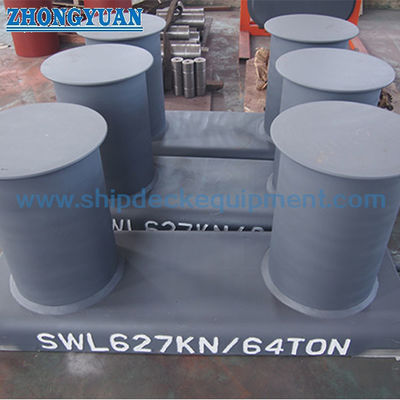

一般配置図と製品写真
注文
指定: タイプA | サイズ | 材質 | コーティング | 認証
よくある質問
Q1: タイプAボラードとは何ですか？
A: CB/T 169内の軽負荷バージョンで、コンパクトな構造です。
Q2: なぜ傾斜しているのですか？
A: ロープの滑りを防ぎます。
Q3: どのように選択しますか？
A: ロープサイズとSWLに基づきます。
