100～450mm クリート付きペデスタルローラーフェアリード | 船舶係留用認証済みSWL（254～1766kN）
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipment |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| モデル番号: | 標準的で、カスタマイズされる |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | As per quotation |
| パッケージの詳細: | パレットまたはカスタマイズされる |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | TT、L/C |
| 供給の能力: | 顧客の必要性を満たしなさい |
|
詳細情報 |
|||
| 技術基準: | CB/T 436-2000 | ローラータイプ: | タイプA CB※58-83標準ローラ付 |
|---|---|---|---|
| ローラー直径: | 100mm～450mm | ローラーいいえ。: | ローラー番号: シングルローラー |
| ローラー重量: | 9.9kg～452kg | 基礎重量: | 63.9kg～454.4kg |
| 材料: | 軟C-Mn鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄 | 表面処理: | S2.5 までのサンドブラスト + エポキシ ショップ プライマー 1 層、亜鉛メッキ、カスタマイズされた表面処理が利用可能 |
| 分類証明書: | CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RSなど | ||
| ハイライト: | クリーット・ペデスタル・ローラー・フェアリード,CB/T 436 フェアリード,CB/T 436 ペデスタルローラーフェアリード |
||
製品の説明
100×450mm プレッドストール ローラー フェアリード クリーート 確認されたSWL (254×1766 kN) 船舶のアンテナ用
製品概要
CB/T 436 タイプ A 型 脚台ロールフェアリードは,船の固定システムにおけるロープガイドと一時的な固定を組み合わせるために設計されています.
高い脚台構造により,デッキからフェアリードまでのロープリードの角が正しく確保され,異常な曲がりや負荷の分布が改善されます.
ロープの摩擦と磨きを軽減する回転型鋳造鋼ロールが組み込まれている間,統合されたクレーットは迅速な位置付けと保持を可能にします.
定義されたSWL値で設計され,実際の固定負荷下で選択され,信頼性の高い負荷転送と運用安全を確保します.
速やかな仕様
- ローラー直径: 100×450 mm →ロープ容量を定義する
- 脚台の高さ (H): ~1000mm → 適切なリード角度を確保する
- SWL: 254~1766 kN → 許容される負荷を定義する
- 機能: ガイド + クリーティング → 組み合わせた操作
- 材料: 鋳鋼のローラー + 製造された脚台 → 耐久性
- 軸:高強度鋼 → 負荷移転
- 潤滑: 油断乳首 → 容易なメンテナンス
- 表面:Sa2.5 +プライマー →腐食防止
- 標準:CB/T 436-2000 → 船舶の適合性
主な技術パラメータ
| ローラー ダイア |
適用可能なワイヤロープダイア (最大) (参考に) |
サイズ | 体重 体重 |
SWL (kN) | ||||||||||||||||
| 繊維 ロープ ダイア |
自然 ロープ ダイア |
SWR (GB/T 8918) 強度 1570 Mpa |
a は | D1 | D2 | D3 | D4 | H | H1 | K | K1 | L について | s | t | T1 | ローラー | 脚台 | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 | 254 |
| 150 | 32 | 45 | 16~18 | 14~16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | 1452 | |
| 400 | 65 | 85 | 40~42 | 38~40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 | 1766 |
| 450 | 80 | 44 | 42~44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | 1766 | ||
| 注: 基座 h= 1000 mm | ||||||||||||||||||||
選択ガイド
ステップ 1 ロール直径を選択 →ロープサイズに基づいて
ステップ2 ロープの種類 → 繊維または鉄鋼のワイヤロープを確認
ステップ3 確認 SWL → 固定荷重を超えなければならない
ステップ4 脚台の高さ → マッチデッキのリード角度を確認
ステップ 5 確認 機能 → キープまたはガイドのみ
ステップ6 認証の確認 → クラス要件
構造
鋳造鋼のローラー クリーート 高い基座 軸 潤滑システム
カスタム属性
- 脚台の高さ: 500~1500mm →正しいロープリード
- SWL: 254~1766 kN → 負荷容量
- 機能: ガイド + 保持 → 効率的な操作
- 材料: 鋳鋼 → 強度
- 軸:高強度 → 負荷移転
- 潤滑: 油脂システム → 円滑な回転
- 認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
調査ガイド
ロープの直径,必要なSWL,脚台の高さ (異なる場合),設置位置,証明書
働き方
ロープ の 角度 を 確保 する ため に 高い 脚台 が 設け られ,ローラー は 摩擦 を 軽減 し,クレーン は 暫定 的 に 固定 さ れ ます.
申請
船甲板の固定 高い引導角のアプリケーション コンパクトなレイアウト
認定 と 利点
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS 正確なリードアングル設計,ロープの磨きを減らす,統合機能
図解と写真

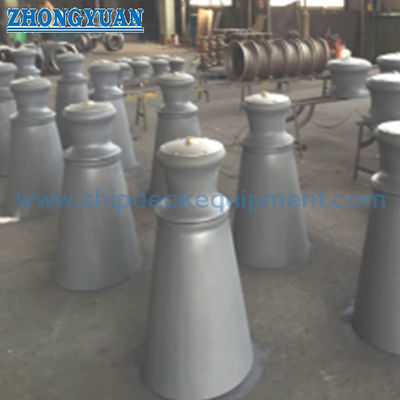

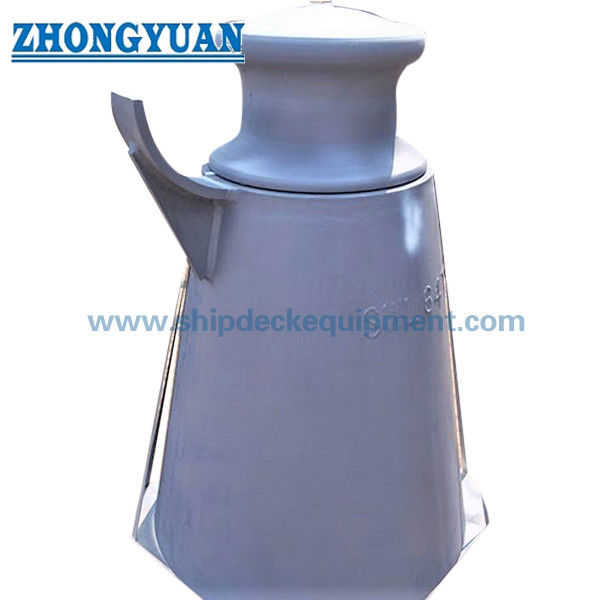

商品の写真です
注文
MOQ: 1ユニット 配達:45~60日 カスタムサイズ
よくある質問
Q1: 脚台の高さはなぜ重要なのか?
A: ロープのリード角を正しく確保し,横の負荷を軽減します.
Q2: 高さはカスタマイズできますか?
A: はい,台台の高さはデッキの配置に合わせて調整できます.
Q3: SWLをどのように選ぶか?
A: SWLは予想された着陸負荷を上回る必要があります.
