Shp 固定用繊維ロープリール CB/T 498-1995 規格
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan |
| 証明: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| モデル番号: | 標準的で、カスタマイズされる |
お支払配送条件:
| 最小注文数量: | 1 |
|---|---|
| 価格: | As per quotation |
| パッケージの詳細: | パレットまたはカスタマイズされる |
| 受渡し時間: | 提供によって |
| 支払条件: | TT、L/C、等。 |
| 供給の能力: | 顧客の必要性を満たしなさい |
|
詳細情報 |
|||
| 適当な直径: | 28~72mm | Drum Storage Capacity of Steel Wire Length: | 110~220m |
|---|---|---|---|
| Foot Bolts Quantity: | 8~12 | 材料: | 304, 316Lステンレス・ステンレス・ポーリング・ステンレス・ソフト・スティール |
| ハイライト: | 固定用繊維ロープワイヤロール |
||
製品の説明

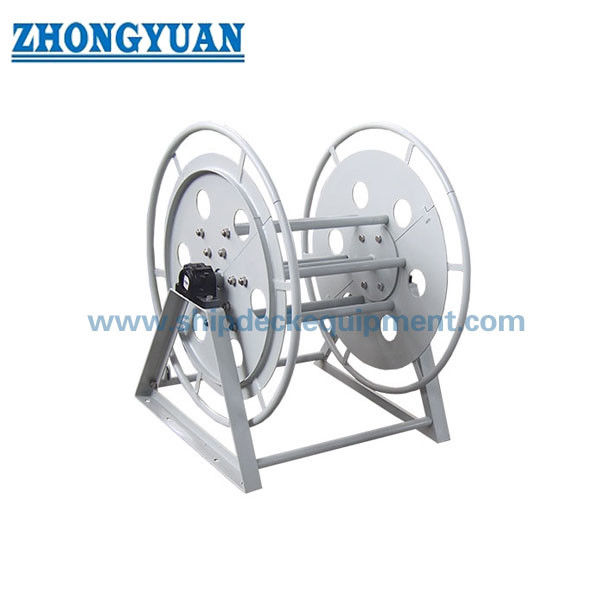

船舶の固定用繊維ロープロールCB/T 498-1995 標準
記述:
船舶の固定用繊維ロープロールは,CB/T 498-1995規格に従って設計されています.この海洋ロープロールは,合成繊維ロープを保管するために使用されます.それは軽量で,2人の乗組員によって扱えます.
主な技術仕様:
1合成繊維のロープを保管する用
29つの異なるスペック
3適用可能な直径: 28~72mm
4鋼鉄ワイヤのストレージ容量 110~220m
5足のボルト数: 8~12
6材料: 304, 316Lステンレス鋼, 磨かれたステンレス鋼, 軽度の鋼
7. 滑らかな表面は,ブール,裂け目,鋭い角などなし
8. シャフト 潤滑;
9Sa2.5 砂吹きと抗腐食性エポキシ塗装
11顧客の特別な要求を満たす
主な技術パラメータ:
| タイプ | 繊維 ワイヤ |
ドラム容量 | D | D1 | D2 | L について | L1 | B について | B1 | H | ボルト・ダイア (mm) |
ボルト数 | b | B2 | 体重 (kg) |
| 30 | 28~30 | 140~220 | 190 | 650 | 820 | 750 | 930 | 650 | 630 | 520 | M16 | 8 | 40 | 190 | 85.1 |
| 34 | 32~34 | 160~220 | 190 | 650 | 820 | 860 | 1046 | 650 | 630 | 520 | 89.1 | ||||
| 38 | 36~38 | 170~220 | 190 | 650 | 820 | 880 | 1056 | 650 | 630 | 520 | 93.1 | ||||
| 42 | 40~42 | 170~220 | 255 | 810 | 980 | 850 | 1056 | 820 | 650 | 575 | 10 | 185 | 118.5 | ||
| 46 | 44~46 | 180~220 | 255 | 810 | 980 | 930 | 1126 | 820 | 650 | 575 | 122.5 | ||||
| 50 | 48〜50 | 180~220 | 325 | 970 | 1140 | 910 | 1108 | 980 | 800 | 655 | 225 | 140.3 | |||
| 54 | 52~54 | 190~220 | 325 | 970 | 1140 | 930 | 1128 | 980 | 800 | 655 | 145.3 | ||||
| 60 | 56~60 | 190~220 | 405 | 1150 | 1320 | 905 | 1108 | 1140 | 880 | 745 | 12 | 212 | 182.6 | ||
| 72 | 64~70~72 | 200〜220 | 490 | 1330 | 1500 | 920 | 1132 | 1310 | 1030 | 830 | 246 | 216.1 |
図面CB/T 498-1995 固定用繊維ロープワイヤロール 船甲板設備
