19–70mm 電動ウインドラス＆ウインチ シングルジブ シングルドラム | 船舶用アンカー＆係留設備
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipment |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準的で、カスタマイズされる |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | As per quotation |
| パッケージの詳細: | パレットまたはカスタマイズされる |
| 受渡し時間: | 提供によって |
| 支払条件: | TT、L/C、等。 |
| 供給の能力: | 顧客の必要性を満たしなさい |
|
詳細情報 |
|||
| アンカーチェーンの直径: | Φ90MM | 定位電圧: | 384.8kN |
|---|---|---|---|
| 作業速度: | 9m/min | 太鼓の負荷: | 385kN |
| サポート負荷: | 2629kN | モーター出力: | 75/75/30KW |
| 固定速度: | 9/分 | アンカーホイール数: | ダブル・ジプシー |
| リードタイム: | 120日 | 保証期間: | 産後 1 年 |
| 色: | 顧客指定 | 電源: | AC単相 110V,220V,240V AC3相 220V,380V,440V,660V |
| 構成: | 主にベース,壁フレーム,ダブルアンカーホイール,扭曲ペアケーブルドラム,ダブルクラッチ,ダブルブレーキ,扭曲ペアケーブルドラム,減速器,電気制御箱,マスターコントローラ,2重アンカーゲート,ダブルロー | 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカー試験証明書 |
| ハイライト: | 電気駆動のウィンドラスウィンチ,シングル ドラム ウィンドラス ウィンチ,シングル・ジプシー・ウィンドラス・ウィンチ |
||
製品の説明
19×70mm 電動風ガラス&ウィンチ シングルジプシー シングルドラム
製品概要
電気駆動の風車とリッチは,船甲板のアンカーハンドリングとアンカー操作のために設計されています.
システムにはアンカー・ジプシー,ドラム,ウォーピング・エンド,ギアボックス,電気駆動が統合されており,安全で効率的なアンカー・リフティングとアンテナ制御が確保されています.
商用船,オフショア船,法執行船に広く使用され,信頼性の高い性能と安定した動作があります.
速やかな仕様
• 鎖の直径: 1970 mm
作業負荷: 15.3~196.5 kN
作業速度: ≥9~12 m/min
固定力: 20~150 kN
固定速度: ≥12~15m/min
• ドラム容量:120~200m
• モーター パワー: 8.560 kW
• 駆動タイプ:電動
• 構成: シングルジプシー + シングルドラム + シングルウォーピングエンド
• コントロール: ローカルとリモート
主な技術パラメータ
| チェーン直径 (mm) | 作業負荷 (kN) | 速度 (m/min) | 停泊力 (kN) | 固定速度 (m/min) | ドラム容量 | モーターパワー (kW) |
| 19/20.5/22 | 153/17.9/205 | ≥12 | 20 | ≥12 | 15×120 | 8.5/35 |
| 24/26/28 | 24.5/28.7/333 | ≥9 | 20 | ≥12 | 15×120 | 8.5/35 |
| 30 | 38.3 | ≥9 | 30 | ≥12 | 18×150 | 7月11日5 |
| 32/34/36 | 43.5/49.1/551 | ≥9 | 50 | ≥12 | 20.5×150 | 16/16/11 |
| 38/40/42 | 61.4/68.0/75 | ≥9 | 50 | ≥12 | 20.5×150 | 22/22/16 (日) |
| 44/46/48 | 823/89.9/97 年9 | ≥9 | 75 | ≥12 | 26×200 | 30/30/22 |
| 50/52/54 年 | 106.3/114.9/1239 | ≥9 | 75 | ≥15 | 26×200 | 30/30/22 |
| 56/58/60 | 133.3/143.0/153 | ≥9 | 75 | ≥15 | 26×200 | 45/45/30 |
| 62/64 年 | 163.4/1741 | ≥9 | 100 | ≥15 | 30×200 | 45/45/30 |
| 66/68/70 年 | 185.1/1965 | ≥9 | 150 | ≥15 | 32.5×200 | 60/60/45 |
選択ガイド
ステップ1 鎖の大きさ: 1970mm ステップ2 作業負荷: 15196kN ステップ3 固定引力: 20150kN ステップ4 速度: ≥912m/min ステップ5 駆動:電気 ステップ6 設定:シングル・ジプシー+ドラム ステップ7 設置: デッキに設置
構造と構成要素
構造と部品 電気モーター ギアボックス シングルジプシー シングルドラム 曲がり角 ブレーキシステム クリップシステム コントロールパネル ベースフレーム
カスタム属性
チェーンサイズ: 1970mm 作業負荷: 15196kN 固定引力: 20150kN 駆動タイプ: 電動 配置:ジプシー + ドラム コントロール:ローカル / リモート
カスタム設定とアンケートガイド
チェーンサイズ 作業重量 固定引力 ドラム容量 モーターパワー コントロールタイプ 設置要件
働き方
電気モーターはギアボックスを動かし,アンカーを上げ,アンカーを固定する作業のためにジプシーとドラムを回転させる.
鎖はジプシーが操作し,ロープは柔軟な操作のためにドラムと曲線端によって管理されます.
申請
応用:商船 沿岸船 パトロールボート 潜水艦 船舶のアンカーと泊まり
認定 と 利点
資格:CCS NK BV ABS DNV LR KR RINA IRS RS
利点は:風車とリッチの組み合わせ 空間節約 安定した電気駆動 柔軟な操作 信頼性の高い性能
図解と写真
• 一般的な配列図
• 風車構造図
• 装置 の 配置

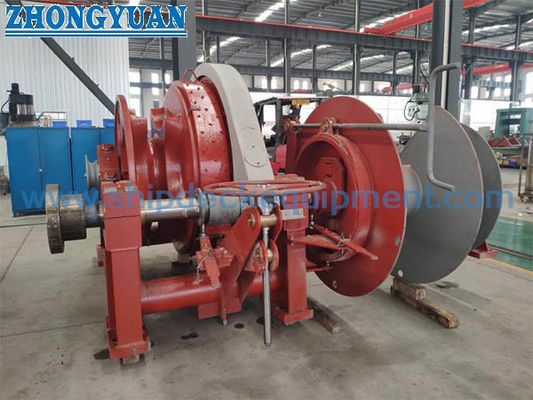

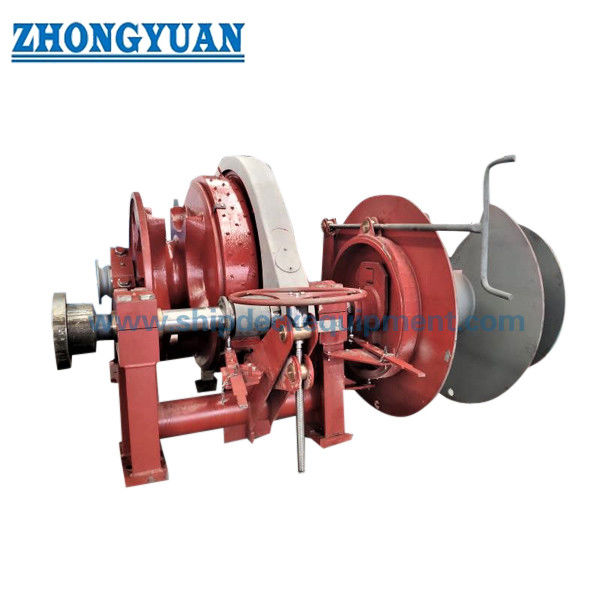

• 製品写真
注文情報
• MOQ: 1 ユニット
• 納期: プロジェクトによって異なります
• 支払い:T/T,L/C
よくある質問
Q1: 固定と固定の両方に対応できますか?
A: そうです 組み合わせたデザインは 両方の機能をサポートします
Q2: 設定はカスタマイズできますか?
A: はい,ジプシー,ドラム,および曲線端はカスタマイズすることができます.
Q3: リモコンは利用可能ですか?
A: はい,ローカルとリモコンの両方がサポートされています.
