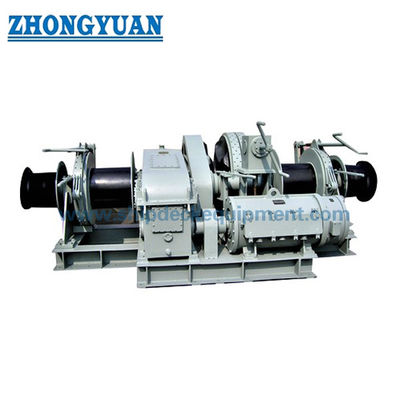

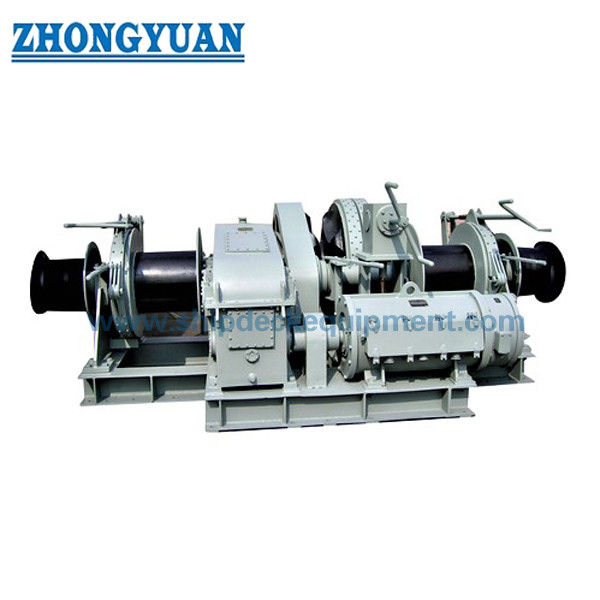

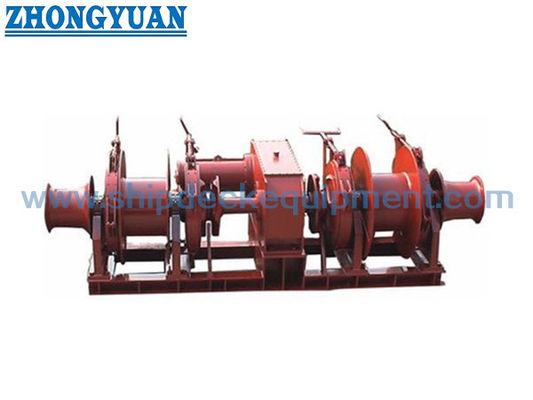

12.5×114mm 電動アンカー風車 双ドラムと歪曲頭
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipment |
| 証明: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| モデル番号: | 標準的で、カスタマイズされる |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | As per quotation |
| パッケージの詳細: | パレットまたはカスタマイズされる |
| 受渡し時間: | 提供によって |
| 支払条件: | TT、L/C |
| 供給の能力: | 顧客の必要性を満たしなさい |
|
詳細情報 |
|||
| アンカーチェーンの直径: | Φ32mm | 定数引力負荷: | 43.5kN |
|---|---|---|---|
| 作業速度: | 9m/min | 固定荷重: | 30KN |
| サポート負荷: | 261KN | モーター出力: | 16/16/11KW |
| スピード: | 9m/min | ジプシー番号: | ダブル |
| 電源: | AC単相 110V,220V,240V;AC3相 220V,380V,440V,660V | ||
| ハイライト: | 鋼鉄9m/min電気アンカー ウインドラス,9m/Min電気アンカー ウインドラス,ボートのためのCCSの電気ウインドラス |
||
製品の説明
12.5～114mm 電動アンカーウインドラス ダブルドラム＆ウォーピングヘッド付 | マリンアンカーハンドリングシステム
製品概要
電動アンカーウインドラスシステムは、主に船舶におけるアンカーチェーンの取り扱い作業のために設計されています。
アンカーチェーンの制御のためのジプシーホイールと、補助的な係留ロープ作業のためのドラム/ウォーピングヘッドを統合しています。
このシステムは、アンカーチェーンの制御された巻き上げ、巻き下げ、およびブレーキにより、安全な係留を保証します。
このシステムは、主にアンカーチェーンの取り扱いを目的としており、ドラムとウォーピングヘッドによる補助的な係留能力を備えています。
クイックスペック
● アンカーチェーンサイズ：12.5～114 mm
● アンカーチェーンプル：5.9～617 kN
● ブレーキ保持荷重：30～4228 kN
● チェーン速度：9 m/min
● ウォーピングヘッドプル：5～350 kN
● モーター出力：3～200 kW
● ドライブタイプ：電動
● 構成：シングルジプシー + ダブルドラム + ウォーピングヘッド
● チェーングレード：U2 / U3
● 制御：ローカル / リモート
主要技術パラメータ（簡略版）
| チェーン（mm） | チェーンプル（kN） | ブレーキ荷重（kN） | 速度（m/min） | ウォーピングプル（kN） | モーター出力（kW） |
| 12.5 | 5.9 | 30 | 9 | 5 | 3 |
| 19 | 15.3 | 95 | 9 | 10 | 7.5 |
| 26 | 28.7 | 175 | 9 | 20 | 11 |
| 32 | 43.5 | 261 | 9 | 30 | 22 |
| 40 | 68.0 | 402 | 9 | 40 | 30 |
| 50 | 106.3 | 617 | 9 | 50 | 45 |
| 60 | 153.0 | 870 | 9 | 80 | 45 |
| 70 | 208.3 | 1160 | 9 | 100 | 75 |
| 90 | 384.8 | 2629 | 9 | 150 | 120 |
| 114 | 617.3 | 4228 | 9 | 350 | 200 |
選定ガイド
ステップ1 – チェーンサイズの選定 | ステップ2 – アンカーチェーンプルの照合 | ステップ3 – ブレーキ保持荷重の確認 | ステップ4 – ウォーピングプルの選定 | ステップ5 – ドライブタイプの確認 | ステップ6 – 構成の選定 | ステップ7 – 据付レイアウト
構造とコンポーネント
構造とコンポーネント：電動モーター | ギアボックス | ジプシーホイール（チェーンハンドリング用） | ダブルドラム（ロープハンドリング用） | ウォーピングヘッド | ブレーキシステム | クラッチシステム | チェーンストッパー | コントロールパネル | ベースフレーム
カスタム属性
チェーンサイズ | チェーンプル | ブレーキ荷重 | ウォーピングプル | ドライブタイプ | 構成 | 制御
カスタム構成と問い合わせガイド
チェーンサイズ | チェーングレード | プル | ブレーキ荷重 | ウォーピング要件 | 制御システム | 据付要件
仕組み
電動モーターがギアボックスを駆動し、ジプシーホイールを回転させてアンカーチェーンの取り扱いを行います。
アンカーはジプシーによって巻き上げまたは巻き下げられ、ブレーキおよびクラッチシステムにより安全な操作が保証されます。
ドラムとウォーピングヘッドは、補助的なロープハンドリング機能を提供します。
用途
アンカーハンドリング作業 | 船舶係留システム | 商船 | オフショア船 | 海軍・哨戒艦
認証と利点
認証：CCS | ABS | DNV | BV | LR | NK | RINA
利点：専用チェーンハンドリング設計 | 高いブレーキ能力 | 統合された係留サポート | 省スペースレイアウト | 信頼性の高い海洋性能
図面と写真
● 一般配置図
● ジプシーとチェーンシステムの図
● 据付レイアウト
● 製品写真
注文情報
● MOQ：1台
● 納期：プロジェクトベース
● カスタマイズ：可能
よくある質問
Q1：主な機能は何ですか？
A：ジプシーシステムを使用したアンカーチェーンの取り扱いです。
Q2：ロープも扱えますか？
A：はい、ドラムとウォーピングヘッドを介して可能です。
Q3：サポートされているチェーングレードは何ですか？
A：U2およびU3標準チェーンです。
