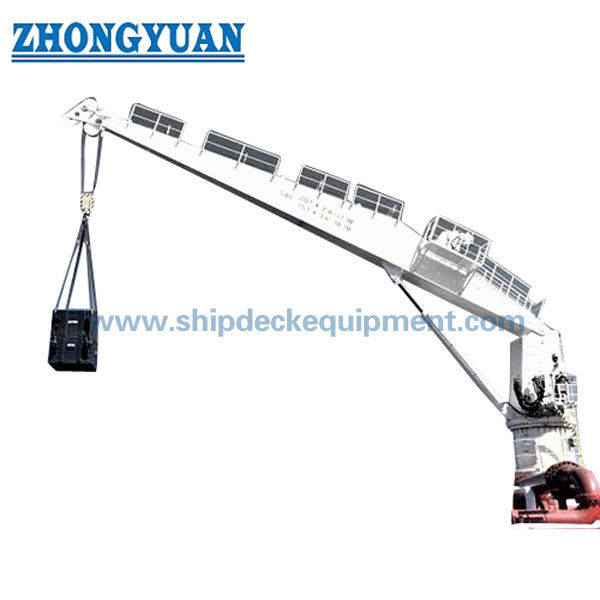

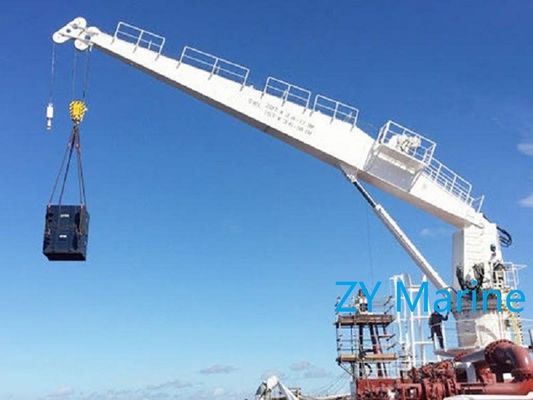

1–20T 船舶デッキ用油圧旋回クレーン | 直立ブーム式 360° 回転可能マリンクレーン
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipment |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | TT、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| ブームの種類: | まっすぐなブーム | 使用温度: | -40〜50°C など |
|---|---|---|---|
| 旋回システム:: | 360°回転の油圧旋回 | 表面処理:: | サンドブラストSa2.5 + エポキシコーティング |
| 装置の種類:: | デッキ取り付け / 台座取り付け フランジまたは溶接による取り付け | コントロールタイプ：: | ローカルマニュアル / リモートコントロール (有線または無線) / キャビンコントロール |
| 電源:: | 電動モーター + 油圧システム | 安全装置:: | 過負荷保護 / リミットスイッチ / 非常停止 |
| 材料：: | 船舶用鋼 | オペレーティング環境:: | オフショア/マリン/港湾 |
| カスタマイズ:: | あり（SWL、ラジアス、制御システム、塗装、危険区域、認証） | ||
| ハイライト: | 5t の水力滑行クレーン,12.5m 水力滑行クレーン |
||
製品の説明
船舶デッキ用の液圧スウィイングクレーン 1 ′′20T 360°回転の直線ブーム・マリンクレーン
製品概要
水力転載クレーンとは,船甲板やオフショア・プラットフォームで貨物搬送や物資移送のために設計された船舶のリフティング機器の一種である.
1?? 20T直線ブーム液圧スローイングクレーンは安定した持ち上げ能力,スムーズな動作,完全な360°回転を提供し,海洋環境での効率的な貨物処理を保証します.精密な制御のハイブリックシステムによって駆動されています振動する動きです
直接のブーム設計は,よりシンプルな構造,より高い信頼性,より低い保守コストを提供します.十分な甲板スペースと標準的な持ち上げ要件を持つ船舶にとって費用対効果の高い解決策となる.
速やかな仕様
安全な作業負荷 (SWL): 1 20 トン
• 作業半径: 2 15m
振動範囲: 0°360°
・ 上げ速度: 10~15 m/min
• ルーフィング 時間: 40~80 s
• 駆動タイプ: 水力系
• モーター パワー: 7.5 〜 132 kW
• 作業温度: -40°C から +50°C
• 表面処理:Sa2.5 砂吹き + エポキシコーティング
主な技術パラメータ
| SWL (トン) | 作業半径 (m) | スウィート速度 (rpm) | 上げ速度 (m/min) | 放出時間 (秒) | モーターパワー (kW) | ピエダスタ・ディア (Φ mm) |
| 1 | 2から10 | 0.8-1 | 10〜15 | 40〜50 | 7.5 | 700 |
| 1.5 | 2から10 | 0.8-1 | 10〜15 | 40〜50 | 7.5-11 | 800 |
| 2 | 2〜12 | 0.8-1 | 10〜15 | 40〜50 | 15 から 22 まで | 950 |
| 3 | 2〜12 | 0.8-1 | 10〜15 | 40〜50 | 22〜30 | 1050 |
| 5 | 2〜12 | 0.8-1 | 10〜15 | 50から60 | 22〜37 | 1100 |
| 10 | 2〜12 | 0.6-09 | 10〜15 | 60~70 | 45 | 1700 |
| 15 | 3 から 15 | 0.6-08 | 10〜15 | 65~75 | 55 | 1800 |
| 20 | 3 から 15 | 0.6-08 | 10〜15 | 70~80 | 132 | 1900 |
クレーン選択ガイド
ステップ1 持ち上げ能力 (SWL) を選択する
軽重力提升 (漁船/小型船舶)
• 5×10T → 中程度の重量持ち上げとデッキハンドリング
貨物輸送と海上での運行
ステップ2 作業半径を確認
• 短距離 (26m) → より高い持ち上げ効率
• 長い半径 (6~15m) → より広いデッキカバーと柔軟な操作
ステップ3 クランのタイプを選択
• 直立型ブームクレーン → シンプルな構造,費用対効果が高く,保守が簡単
• ノックルブームクレーン → 柔軟な操作,コンパクトなデッキ配置に適しています
ステップ4 液圧システムと電源
• モーターの電力は,SWLと作業頻度に基づいて選択されるべきです
• 連続運転 → より高い電源範囲が推奨されます
エンジニアリングメモ:
最終的なクレーン構成は,持ち上げ要件,設置スペース,作業サイクル,分類協会の規則に基づいて選択されるべきである.
オーバーショアにカスタマイズされたデザインが利用可能です特殊用途
技術性能と説明
荷物処理の異なる要求に応用する
• 360°回転 → 全デッキカバーと柔軟な操作を保証
・40°Cから+50°Cの作業温度 → 厳しい海洋環境に適しています
• Sa2.5 サンドブラッシング + エポキシコーティング → 耐腐蝕性と使用寿命を改善
構造と構成要素
水力発電機 振り回すメカニズム ストレートブーム組立 液体シリンダーシステム ワイヤーロープシステム 制御システム ベースと脚台
カスタム設定とアンケートガイド
✔ステップ1 持ち上げ能力 (SWL): 1 ̇5T →軽用用途 5 ̇10T →中級貨物搬送 10 ̇20T →重用オフショア運用
✔ステップ2 作業半径: 2 ̇6 m → より高い持ち上げ効率 6 ̇15 m → より広い作業範囲
✔ステップ3 設置タイプ:デッキに設置
✔ステップ4 制御システム 手動制御 リモコン制御 キャビンの制御
✔ステップ5 電力・水力システム:電動モーター+水力駆動
✔ステップ6 オプション機能:防腐層のアップグレード 防爆設計 (オプション) 低温設計 (-40°C) オーダーメイド塗装
✔ステップ7 作業環境:船甲板 離岸プラットフォーム 港/港
技術図面,構成,配当を受け取るために上記の情報を私たちに送信します.
働き方
クレーン は 動力 的 に 動い て い ます.
液圧シリンダーは安定した持ち上げ力を供給し,スウィリングメカニズムは円滑な360°回転を可能にし,効率的で正確な貨物処理を保証します.
申請
船舶甲板貨物搬送 海上石油・ガスプラットフォーム 漁船・水産水産 海洋工学船 港湾・港湾事業
認定 と 利点
認証
CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
利点
Full 360° rotation for flexible operation | Stable hydraulic lifting system | Cost-effective straight boom design | Reliable performance in harsh marine environments | Easy maintenance & long service life
図解と写真
• 一般的な配列図
• 製品写真
• 装置の設計図
注文情報
• MOQ: 1 ユニット
• 納期: プロジェクトによって異なります
• 支払い:T/T,L/C
• パーソナライズ:利用可能
よくある質問
Q1: 適切なクレーン容量をどのように選ぶか?
A: 持ち上げ重量,作業半径,動作頻度に基づいて
Q2: いつ直線ブームクレーンを選ぶべきですか?
A: 船舶に十分な甲板スペースと標準的な上げ要求がある場合
Q3: ストレートブームとノックブルームクレーンの違いは何ですか?
A: ストレートブームクレーンはよりシンプルでコスト効率が良いが,ノックブルブームクレーンはより柔軟性がある.
Q4: クレーンはカスタマイズできますか?
A: はい,持ち上げ能力,作業半径,および水力システムは,プロジェクト要件に基づいてカスタマイズすることができます.
