シリンダータイプタグボートラバーフェンダーマリンラバーフェンダー
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| タイプ: | CY | 適用対象: | 各種船およびドックサイド |
|---|---|---|---|
| 証明: | CCS, BV, ABS and SGS | ||
| ハイライト: | CYのボートのゴム製 フェンダー,ABSボートのゴム製 フェンダー,ゴム製海洋のドックのフェンダー |
||
製品の説明

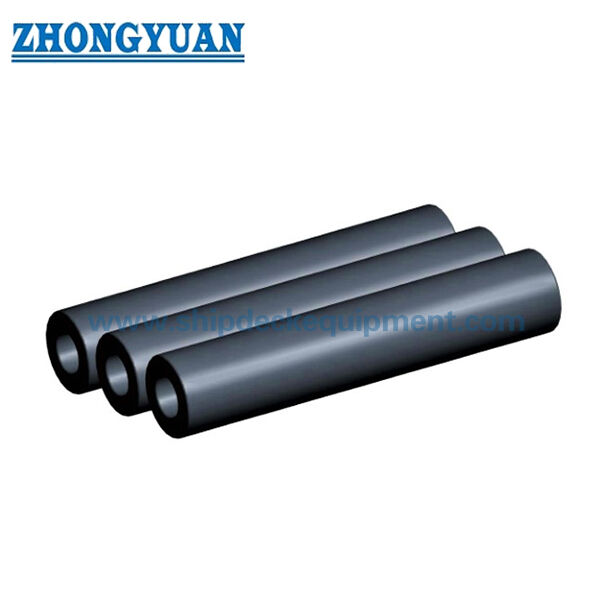

トラグボートと海上ターミナル用シリンダ式ゴムフェンダー
製品概要
トグボートおよび海上ターミナル用シリンダ式ゴムフェンダーは,堤防,ドック,トグボート,プッシュボートおよび他の船舶接触地点で使用される単純な空っぽのシリンダ式固形ゴムフェンダーである.中央のチェーンやバーでインストールすることができますストラップ/チェーン用の周縁溝を機械で加工した.
供給された標準性能シリーズは,1000mmの基準長で150~1200mmの外径をカバーし,設計圧縮データで50%をカバーする.トグボート/プッシュボートの製造テーブルは,長円筒長さ最大20まで確認,000 mm 多くの溝付きと溝のない構成では.
速やかな仕様
- 製品タイプ: 固形ゴムから作られた空っぽの円筒形フェンダー
- 標準性能表で供給された外径範囲:150~1,200 mm
- 標準シリーズにおける典型的なID/OD比率は約0である.5
- 公開されたパフォーマンスポイント: 50% 設計圧縮
- 性能表の公開基準長: 1,000 mm
- 長い製造長さ:上記の多くのコンフィギュレーションでは最大20,000mm
- 装着可能な形状: 円筒形 槽状 円筒形 船の船頭/船尾の円筒形
構造と構成
中央穴は吊り付け/固定用の空っぽの円筒形ゴムボディで 周りの設置槽はオプションで
円筒型製品の場合は,提供された製造情報では,自動挤出/巻き込み,層圧縮,統合火熱化,必要に応じて設置溝の加工がサポートされています.このプロセスの記述は,鋳造DW,または他のプロフィールフェンダーファミリー.
主な技術パラメータ:
| タイプ | 外部 (D) | INNER DI A (d) について | 製品の長さ | |
| CY150XL | 150 | 75 | 500から2000 | |
| CY200XL | 200 | 100 | ||
| CY300XL | 300 | 150 | ||
| CY400XL | 400 | 200 | ||
| CY500XL | 500 | 250 | ||
| CY600XL | 600 | 300 | ||
| CY700XL | 700 | 350 | ||
| CY800XL | 800 | 400 | ||
| CY900XL | 900 | 350 | ||
| CY1000XL | 1000 | 500 | ||
| CY11OOXL | 1100 | 550 | ||
| CY1200XL | 1200 | 600 | ||
| 主な技術性能 | ||||
| タイプ | 設計による圧縮曲線 | パフォーマンス | ||
| KN) 反応力 |
吸収 エネルギー (KJ) |
容量 % | ||
| 標準型 | 標準型 | |||
| CY150X1000 | 50 | 44.1 | 1.5 | ±10 |
| CY200X1000 | 59.8 | 2.6 | ||
| CY250X1000 | 74.6 | 4.1 | ||
| CY300X1000 | 89.3 | 5.9 | ||
| CY400X1000 | 118.7 | 10.4 | ||
| CY500X1000 | 148.1 | 16.1 | ||
| CY600X1000 | 178.5 | 23.5 | ||
| CY700X1000 | 208 | 31.4 | ||
| CY800X1000 | 237.4 | 41.2 | ||
| CY900X1000 | 267.8 | 52 | ||
| CY1000X1000 | 297.2 | 63.8 | ||
| CY1100X1000 | 331 | 77.2 | ||
| CY 1200×1000 | 363 | 95.2 | ||
選択と調査ガイド
ステップ1 設置場所を確認する:リグ/プッシュボートのボアまたはサイド,キャイ,ドック,懸垂位置または交換装置.
ステップ2 必要なエネルギー/反応,利用可能なスペース,固定方法からOD,ID,総長を選択する.
ステップ3 円形または溝状の配置,溝の量/位置,鎖またはストラップの配置および端の詳細を確認する.
ステップ4 性能に基づく選択では,カタログ値"000mm/50%が受容基準か,プロジェクト特有の全スケール試験が必要かどうかを指定します.
ステップ5 量,図,検査/文書の範囲,配送目的地を確認する.
エンジニアリング の 主要 な 利点
- シンプルな円形幾何学により,比較的簡単な交換で懸垂,中央棒,または容器に搭載された配置が可能です.
- 長い長さの製造および機械加工の設置溝は,トグボートおよびプッシュボートの弓/後方装置をサポートします.
- 50%性能表は,1000mmの基準長で供給されたODシリーズに対する直接反応とエネルギー値を示します.
- 標準カタログシリーズが既存の装置と一致しない場合,異なるOD/ID組み合わせが設計できます.
インストールとシステムインターフェース
円筒状のフェンダーは,中央穴を通って吊り付けられ,鎖/棒で保持され,周縁の溝とストラップ/鎖で設置され得る.トグボートの弓/後方配置では,溝幾何学,帯/鎖の負荷,端の切渡し,船体サポートの詳細は,船舶構造と調整されなければならない.
検査と文書化
基準品質管理には,視覚検査,次元検証,ゴムの物理特性試験が含まれます.定量的反応力/エネルギー吸収表が合意された製品仕様の一部である場合プロジェクトITPには,定義された試験条件下で保証された性能を検証するために,フルスケール圧縮試験が含まれます.
PIANC フェンダーガイドライン 2024 (MarCom WG211) は,フェンダーシステムの設計,製造,試験原則の現在の技術基準として使用されています.第三者の証言とクラスドキュメントは,対応する範囲が合意され,文書化された場合にのみ記載されます..
申請
トラッグボート プッシュボート 作業ボート 堤防壁 ドック 吊り上げフェンダーシステム 船の弓と尾の保護 代替円筒フェンダー
図解と写真
よくある質問
Q1:CY900はなぜ内径450mmで表示されるのですか? √ 900/450の幾何学は,溝付き製品表と一貫した国際円筒型フェンダー参照によってサポートされています.一つのソースの単一の350mmエントリは,ソースエラーとして処理されます..
Q2: 50% の性能値は,長さによって直接スケールされますか? 公開された表は,1000 mm の基準長です.他の長さのプロジェクト値は,検証なしに仮定するのではなく,承認された製品計算/性能ベースで確認されるべきです..
Q3: 溝はいつ使用されるの? 帯や鎖が容器や支架構造上のフェンダーを位置付け,保持しなければならない場合,溝は使用されます.溝の幾何学はプロジェクト特異です.
