船舶やドック側用のトラペゾイドゴムフェンダー

船舶・岸壁用台形ゴムフェンダー

製品概要

船舶・岸壁用台形ゴムフェンダーは、船舶側および岸壁側の保護に使用される、テーパー形状の断面を持つソリッドラバープロファイルです。供給されるシリーズには、6つの断面オプションが含まれており、そのうち4つは詳細な固定寸法を備え、2つの大型500mmプロファイルは1,500mmの単位長が記載されています。

このページでは、国際的な記述用語である「台形ゴムフェンダー」を使用しています。「トラペジウムゴムフェンダー」は、供給されたソースに出現するため、二次的な検索語として保持されています。

クイックスペック

• 製品タイプ：台形/トラペジウムソリッドラバープロファイルフェンダー
• 供給公称B範囲：300～500 mm
• 供給公称H範囲：250～500 mm
• 4つの小型プロファイル用の詳細な固定寸法を供給
• 2つの500mmプロファイルの単位長：1,500 mm
• 用途：船舶側および岸壁側
• 性能公開状況：寸法供給済み；完全な数値反力/エネルギー表は提供されていません

構造と構成

テーパー/台形ソリッドラバー断面 | 詳細プロファイルの中央内部開口部/固定ジオメトリ | 縦断面ボディ | 船舶または岸壁サポートへのプロジェクト固有の固定。

プロファイル形状は、選択されたサイズにおいて、外側の接触幅に対して狭い取り付け面を提供します。最終的な長さと固定ジオメトリは、選択された断面の承認済み製品図に従う必要があります。

主な技術仕様:

選定・照会ガイド

ステップ1 – 既存の設置または利用可能な取り付けスペースから必要な断面を確認します。

ステップ2 – 総長、固定ジオメトリ、および設置が船舶側か岸壁側かを確認します。

ステップ3 – サポート構造材、ボルト/バックアップ配置、および予想される接触方向を提供します。

ステップ4 – 定量化された性能が必要な場合は、目標反力/エネルギー基準を提供し、計算または実物大検証の要件を指定します。

ステップ5 – 数量、文書、検査、および配送の要件を確認します。

主なエンジニアリング上の利点

• テーパープロファイルは、単純な角形またはD型プロファイルが利用可能な設置スペースに合わない場合に、代替の接触ジオメトリを提供します。
• 供給される6つの断面は、公称高さ250～500mm、複数の基底幅関係をカバーします。
• 直接的なソリッドラバー構造は、船舶側および岸壁側の用途での簡単な交換をサポートします。
• 大型500mmプロファイルは、プロジェクト計画のために1,500mmの単位長で供給されます。

設置とシステムインターフェース

台形フェンダーは、承認されたプロファイル固有の穴とバックアップ配置を使用して、船舶または岸壁のサポート構造に取り付けられます。最終的なボルトサイズ、間隔、局所的な補強、および設置クリアランスは、選択された断面、サポート材料、およびプロジェクト荷重基準から決定されます。

検査と文書

ベースライン品質管理には、目視検査、寸法検証、ゴム物理特性試験が含まれます。供給された製品材料が信頼できる表形式の性能基準を提供しない場合、数値的な反力/エネルギー吸収の主張は追加されません。

現在のフェンダーシステムエンジニアリングガイダンスは、プロジェクト設計とテストロジックに使用されますが、型式承認、製品認証、第三者立会い、および船級文書は、対応する範囲が合意され文書化された場合にのみ記載されます。

用途

船舶側 | 岸壁側 | ドック保護 | フロートドック端 | 桟橋保護 | 交換用テーパープロファイルフェンダー

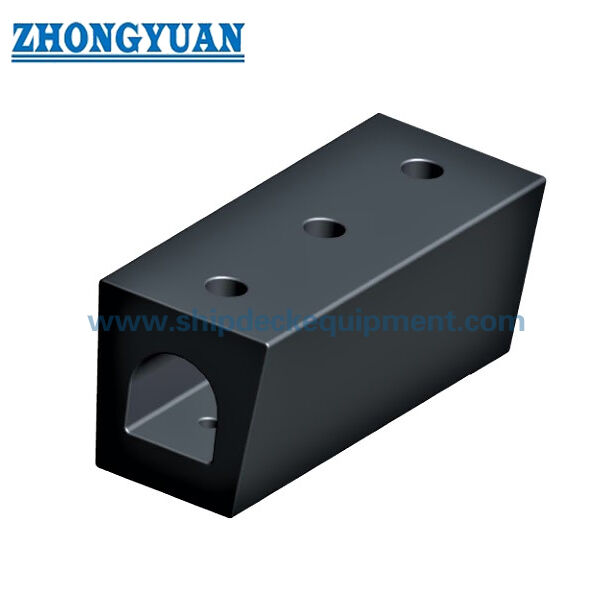

図面と写真

よくある質問

Q1：「トラペジウムゴムフェンダー」は同じ検索意図ですか？ – はい。供給されたソースは「トラペジウム」を使用していますが、「台形ゴムフェンダー」はより明確な記述ページ名です。

Q2：なぜ2つの500mmプロファイルでD、d、hが空白なのですか？ – 供給された表では、それらの行にはB、B1、H、L=1500のみが記載されており、欠落している固定寸法は推測されていません。

Q3：反力とエネルギー値は公開されていますか？ – 信頼できる数値性能表は提供されていません。定量化された性能は、承認された製品計算またはテスト基準から取得する必要があります。
