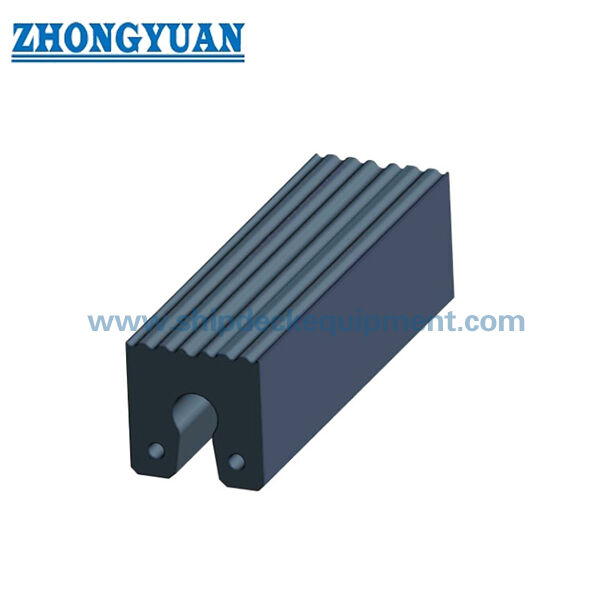

船舶・ドック用キーホール/オメガ型ゴムフェンダー
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| タイプ: | オー | 該当する: | 船首、船側、船尾、乾ドック、浮きドック、岸壁側 |
|---|---|---|---|
| 証明: | CCS, BV, ABS and SGS | ||
| ハイライト: | 乾ドックの海洋のゴム製 フェンダー,shipsideの海洋のゴム製 フェンダー,ボートのドックのためのCCSのゴム製 バンパー |
||
製品の説明
鍵穴/オメガ型ゴムフェンダー
製品概要
キーホール/オメガ型ゴムフェンダーは,船やドックのための固形ゴムプロファイルで,船の幹,横,尾の保護,乾ドック,浮遊ドック,クイアサイドの設備に使用されます.供給された Ω シリーズ図は,鍵穴型の中央開口とマウントジオメトリを使用ページには提供された Omega 名称と国際的に認められた鍵穴検索用語が組み合わせられています
供給されたシリーズには,2つの名目横切り,250 × 250 mm と 300 × 300 mm が含まれています.ソースは次元データを提供していますが,検証された数値反応力/エネルギー吸収表はありません.したがって,性能値は外国製の鍵穴モデルから 発明されたりコピーされたりしていません..
速やかな仕様
- 製品タイプ:鍵穴型/オメガ型固形ゴムプロフィールフェンダー
- 250 × 250 mm 300 × 300 mm 300 × 300 mm 300 × 300 mm 300 × 300 mm 250 × 250 mm 300 × 300 mm 300 × 300 mm 300 × 300 mm 300 × 300 mm 300 × 300 mm 300 × 300 mm
- 提供されたB1寸法: 150mm
- 固定穴の直径d: 25mm 30mm
- 提供されたh寸法: 50mm 60mm
- 適用:船の幹,横,尾;ドライドック;浮遊ドック;ケイサイド
- 性能発表状況: 定量シリーズ確認; 数値反応/エネルギー表が提供されていない
構造と構成
一部固形ゴム製の鍵穴/オメガプロファイル 中央鍵穴式開口/スロット 底部に2つのマウントゾーン 図面/プロジェクトの要求に応じてオプションの溝付き接触面
国際的な拖船フェンダーカタログでは,密接に関連した弓/尾プロファイルファミリーに"鍵穴フェンダー"という汎用用語を使用している.その国際名称は検索目的のみに使用される.外国のモデルコードサイズと性能値を固定するデータは Zhongyuan 製品データとして採用されません.
主な技術仕様:
| タイプ | サイズ (mm) | ||||
| B について | B1 | H | d | h | |
| オー250 | 250 | 150 | 250 | 25 | 50 |
| オー300 | 300 | 184 | 300 | 30 | 60 |
選択と調査ガイド
ステップ 1 設置場所を確認:船の船頭/船幹,横,船尾,乾ドック,浮遊ドックまたはケイ
ステップ2 可能なマウントスペースと既存の交換幾何学から250mmまたは300mmの名目プロフィールを選択する.
ステップ3 総長,固定穴間隔,ピン/ボルトの配置,支柱構造,溝状の接触面が必要かどうか確認する.
ステップ4 定量化性能が必要であれば,設計の接触負荷/エネルギーベースを提示し,必要な計算または試験検証を指定する.
ステップ5 量,検査/書類の範囲,配送目的地を確認する.
エンジニアリング の 主要 な 利点
- 鍵穴型中央幾何学により,定義された固定ゾーンを持つコンパクトな船に搭載された/ドックに搭載されたプロフィールが提供されます.
- 供給された2つの名目セクションは,設置深度が限られた交換と新築の仕組みをサポートします.
- プロフィールは,長い連続ゴム接触ストライプが必要な弓,横または尾の保護レイアウトで使用できます.
- 国際鍵穴用語は,他のサプライヤーのモデルシステムをコピーすることなく,検索の明確性を向上させます.
インストールとシステムインターフェース
フレンダーは,プロフィール固定ゾーンを通って船やドックの支柱構造に固定されます.最終的な長さ,ピン/ボルトのサイズ,中間支柱,最小の曲がり半径と支柱構造は,他のサプライヤーの鍵穴シリーズからコピーするのではなく,実際の設置のために設定する必要があります..
検査と文書化
基準品質管理には,視覚検査,次元検証,ゴムの物理特性試験が含まれます.供給された製品材料が信頼性の高い表の性能ベースを提供していない場合,数値反応力/エネルギー吸収の主張は追加されません..
設計とテストの論理に用いられ,タイプ承認,製品認証,第三者の証言とクラスドキュメントは,対応する範囲が合意され,文書化された場合にのみ記載されます..
申請
船舶の幹 船舶の横 船舶の尾根 拖船・作業ボートの保護 干水港 浮遊港 堤防の保護 パーフェクトの保護 パーフェクトの保護
図解と写真
よくある質問
Q1: オメガタイプは,すべての国際キーホールフェンダーと同じですか? 提供された横断はキーホールスタイルなので,一般的な検索用語は関連しています.しかし,寸法と固定詳細は,メーカーとプロジェクトによって異なります..
Q2:なぜ外国の鍵穴寸法が追加されていないのですか? ページは供給されたΩ250/Ω300製品の寸法のみを公開します.外国のカタログは用語やエンジニアリングの質問に使用されます.Zhongyuan 製品データとしてコピーされていない.
Q3:プロフィールが弓の周りに曲げられるか?選択された部分と長さの間接的支柱と固定装置をチェックする必要があります..
