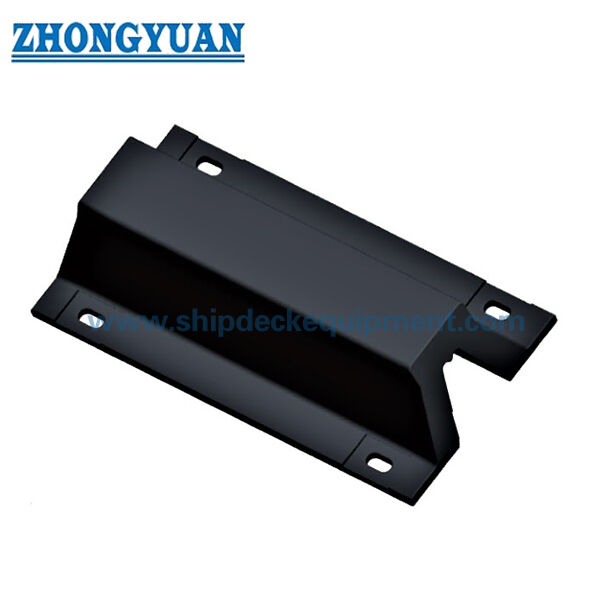

スーパーアーチゴムフェンダー（港湾・海洋ターミナル用）
製品概要
スーパーアーチゴムフェンダー（港湾・海洋ターミナル用）は、岸壁、ドック、バース構造物に直接取り付けるためのワンピース固定式海洋ゴムフェンダーです。アーチ形状の本体は、係留荷重下で圧縮され、船舶のエネルギーを吸収すると同時に、対応する反力を支持構造物に伝達します。
供給されるシリーズは、公称フェンダー高さ250～800mm、選択されたユニット長1,000～2,000mmをカバーします。HR（高反力）とSR（標準反力）の2つの性能グループが利用可能です。カタログには、52.5%および55%圧縮時の反力とエネルギー吸収量が記載されており、フェンダーのサイズ、長さ、性能グループをバースのエネルギーと許容反力要件に合わせることができます。
クイックスペック
- 製品タイプ：ワンピース固定式アーチ型海洋ゴムフェンダー
- 供給される公称高さ範囲：250～800 mm
- 供給されるユニット長：フェンダー高さに応じて1,000～2,000 mm
- 公開されている性能グループ：HR 高反力 | SR 標準反力
- 主要公開圧縮点：52.5% | 追加性能参照：55%
- カタログ性能許容差：±10%
- 設置形態：プロジェクト固有のアンカーおよび補強設計によるバース構造物への直接ボルト締め。
ゴム材料は、引張強度≥16 MPa、破断伸び≥400%、硬度≤78 Shore A、圧縮永久ひずみ≤30%を含む、確認済みのソリッドフェンダー物理特性仕様に管理され、適用されるISO試験方法が用いられます。
構造とフェンダーシステム構成
ワンピース成形・加硫ゴムアーチ本体 | 幅広の取り付け脚 | 直接ゴム接触面 | 供給されるジオメトリに応じた長穴固定開口部/ボルト位置 | バース構造物へのアンカーおよびヘッドボルトインターフェース。
アーチジオメトリは、標準的なゴム面構成では前面パネルを必要としないコンパクトな直接取り付け配置を提供します。最終的なアンカーサイズ、材質、埋め込み、端距離、および支持補強は、選択されたフェンダー性能とプロジェクト固有のバース構造から決定されます。
主な技術仕様:
| タイプ SAHX L | H | L | Ll | B | Bl | B2 | c | d | e | f | h | P | s | n |
| SA250X1000 | 250 | 1000 | 1000 | 164 | 500 | 410 | 70 | 32 | 90 | )25 | 27.5 | 620 | 160 | 2 |
| SA300X1000 | 300 | 1000 | 1150 | 225 | 600 | 490 | 140 | 35 | 105 | 140 | 33 | 870 | 195 | 1 |
| SA300XI500 | 300 | 1500 | 1650 | 225 | 600 | 490 | 140 | 35 | 105 | 140 | 33 | 685 | J95 | 2 |
| 64.7 | 300 | 2000 | 2150 | 225 | 600 | 490 | 137.5 | 35 | 105 | 140 | 33 | 625 | 195 | 3 |
| SA400X1000 | 400 | 1000 | 1200 | 300 | 800 | 670 | 150 | 41 | 120 | 165 | 40 | 900 | 260 | 1 |
| SA400X1500 | 400 | 1500 | 1700 | 300 | 800 | 670 | 150 | 41 | 120 | 165 | 40 | 700 | 260 | 2 |
| SA400 X 2000 | 400 | 2000 | 2200 | 300 | 800 | 670 | 147.5 | 41 | 120 | 165 | 40 | 635 | 260 | 3 |
| 91.1 | 500 | 1000 | 1250 | 375 | 1000 | 840 | 160 | 47 | 140 | 180 | 45 | 930 | 325 | 1 |
| SA500X1500 | 500 | 1500 | 1750 | 375 | 1000 | 840 | 160 | 47 | 140 | 180 | 45 | 715 | 325 | 2 |
| 182.3 | 500 | 2000 | 2250 | 375 | 1000 | 840 | 157.5 | 47 | 140 | 180 | 45 | 645 | 325 | 3 |
| SA600X1000 | 600 | 1000 | 1300 | 450 | 1200 | 1010 | 170 | 50 | 160 | 195 | 54 | 960 | 390 | 1 |
| SA600X1500 | 600 | 1500 | 1800 | 450 | 1200 | 1010 | 170 | 50 | 160 | 195 | 54 | 730 | 390 | 2 |
| SA600 X 2000 | 600 | 2000 | 2300 | 450 | 1200 | 1010 | 167.5 | 50 | 160 | 195 | 54 | 655 | 390 | 3 |
| SA800X1000 | 800 | 1000 | 1400 | 600 | 1600 | 1340 | 180 | 68 | 260 | 270 | 903.6 | 1040 | 520 | 1 |
| SA800X1500 | 800 | 1500 | 1900 | 600 | 1600 | 1340 | 180 | 68 | 260 | 270 | 903.6 | 770 | 520 | 2 |
|
タイプ AHXL |
HR 高反力 | SR 標準反力 | 許容差 % |
||||||
| 52.50% | 55% | 52.50% | 55% | ||||||
|
吸収 （KJ） |
203.3 18.2 |
吸収 （KJ） |
203.3 18.2 |
吸収 （KJ） SA250X 1000 |
203.3 18.2 282.8 |
吸収 （KJ） SA250X 1000 |
203.3 18.2 282.8 |
||
| 19.1 | 168.1 | 15.7 | 233.3 | 17.1 | ±10 | SA300X 1000 | 244 | 30.4 | 339.1 |
| 32.3 | 201.9 | 25.5 | 280.3 | 27.4 | SA300X 1500 | 366.5 | 45.6 | 508.6 | |
| 49 | 320.8 | 38.2 | 420.4 | 41.2 | SA300X2000 | 488 | 60.8 | 678.2 | |
| 64.7 | 403.8 | 51 | 560.6 | 54.9 | SA600X 1500 | 325.4 | 185.2 | 45.1 | |
| 58.8 | 269.5 | 45.1 | 374.3 | 48 | SA400X 1500 | 488 | 82.3 | 678 | |
| 88.2 | 403.8 | 67.6 | 561.5 | 72 | SA400X2000 | 650.8 | 109.8 | 903.6 | |
| 117.6 | 539 | 90.2 | 748.7 | 96 | SA800X 1500 | 406.7 | 85.3 | 564.5 | |
| 91.1 | 337.1 | 70.6 | 468.4 | 75.5 | SA500X 1500 | 610 | 128 | 846.7 | |
| 137 | 505.7 | 105.9 | 702.5 | 113.3 | SA500X2000 | 813.4 | 170.5 | 1129 | |
| 182.3 | 647.3 | 141.1 | 936.8 | )51.0 | SA600X 1000 | 488 | 123.5 | 678.2 | |
| 132.2 | 403.8 | 101.9 | 560.6 | 108.8 | SA600X 1500 | 732 | 185.2 | 1017.3 | |
| 198.5 | 605.6 | 152.9 | 840.8 | 163.2 | SA600X2000 | 976.1 | 247 | 1356.3 | |
| 264.6 | 808.5 | 203.8 | 1121.1 | 217.6 | SA800X 1000 | 650.7 | 218.5 | 903.6 | |
| 234.2 | 539 | 181.3 | 748.7 | 194 | SA800X 1500 | 976.1 | 328.3 | 1355.4 | |
| 351.3 | 808.5 | 272 | 1123.1 | 291 | 選定・照会ガイド | ステップ1 – バースと船舶の要件を定義する：船舶の種類とサイズ範囲、バース配置、設計係留エネルギー、許容反力を提供してください。 | ステップ2 – フェンダーの高さ、長さ、性能グループを選択する：公開されている52.5%のデータと利用可能なHRまたはSRグループを使用して、必要なエネルギー/反力エンベロープに合わせます。 | ステップ3 – 構造インターフェースを確認する：岸壁/ドック図面、コンクリートまたは鋼鉄の支持条件、利用可能な設置スペース、および必要なアンカー配置を提供してください。 | |
ステップ4 – 運用および検証条件を確認する：設計温度、係留角度/速度の仮定、必要なITP、実物大性能検証、および文書化スコープを明記してください。
ステップ5 – 数量、納入先、必要な納入日、および交換/代替要件を確認してください。
主なエンジニアリング上の利点
ワンピースのアーチジオメトリは、比較的少ないシステムコンポーネントでコンパクトな直接取り付けフェンダー配置を提供します。
同じ公称高さで複数の供給長が利用できるため、長さごとに個別の薄い製品ページを作成することなく、エネルギー/反力容量をバースの要件に合わせることができます。
HRおよびSR性能グループは、同じ寸法ファミリー内で2つの実用的な反力/エネルギーの選択肢を提供します。
アーチプロファイルは、通常の圧縮荷重とともに、せん断成分と斜め船舶接触を考慮する必要がある固定バースに適しています。
- 設置とシステムインターフェース
- スーパーアーチフェンダーは、取り付け脚を介してバース支持構造物に直接ボルト締めされます。設置クリアランスは、ゴム本体が隣接する鋼構造物、コンクリートの突出部、または隣接するフェンダーに干渉することなく圧縮および回復できるようにする必要があります。
- 鉄筋コンクリート構造物の場合、構造検証の対象となる埋め込み式または適切な後施工アンカーを使用できます。最終的なアンカーサイズ、材質、防食、埋め込み深さ、端距離、ボルト間隔、および局所補強は、選択されたフェンダー性能、支持条件、および承認されたプロジェクトGA/アンカーレイアウトから決定されます。すべてのフェンダーグレードまたはバースに単一のユニバーサルアンカーサイズを適用すべきではありません。
- 検査と文書化
ベースライン品質管理には、目視検査、寸法検証、ゴム物理特性試験が含まれます。実物大圧縮/性能検証は、定義された試験条件下での合意された反力およびエネルギー吸収要件を確認するために、プロジェクトITPに含めることができます。
PIANCフェンダーガイドライン2024（MarCom WG211）は、フェンダーシステム設計、製造、および試験原則の現在のエンジニアリング参照として使用されます。コンプライアンス、型式承認、第三者立会い、またはクラス認証のプロジェクト請求は、対応するスコープが合意され文書化されている場合にのみ記載されます。
用途
RoRoバース | 一般貨物バース | ワークボートハーバー | バージ・タグボートバース | 岸壁およびドックサイド一般係留。
図面と写真
よくある質問
Q1：HRおよびSRスーパーアーチフェンダーはどのように選択すべきですか？ — 反力をバースと船舶の制限内に保ちながら、必要なエネルギー吸収を満たすグループを選択し、プロジェクトの運用補正と構造荷重を確認してください。
Q2：同じフェンダー高さが異なる長さで供給されるのはなぜですか？ — 長さはゴムの総体積、したがって公開されている反力/エネルギー容量を変更します。高さだけでなく、必要な性能と利用可能なバースレイアウトから長さを選択してください。
Q3：どのような検査書類を指定できますか？ — 注文ITPは、必要に応じて、材料試験記録、寸法検査、実物大性能検証、メーカー文書、および第三者立会いなどを定義できます。
