W型リグボートのゴムフェンダー
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| タイプ: | W | 適用対象: | 船首水中部と船尾 |
|---|---|---|---|
| ハイライト: | 海洋wのゴム製 フェンダー,SGS wのゴム製 フェンダー,伸縮性があるゴム製海洋のフェンダー |
||
製品の説明

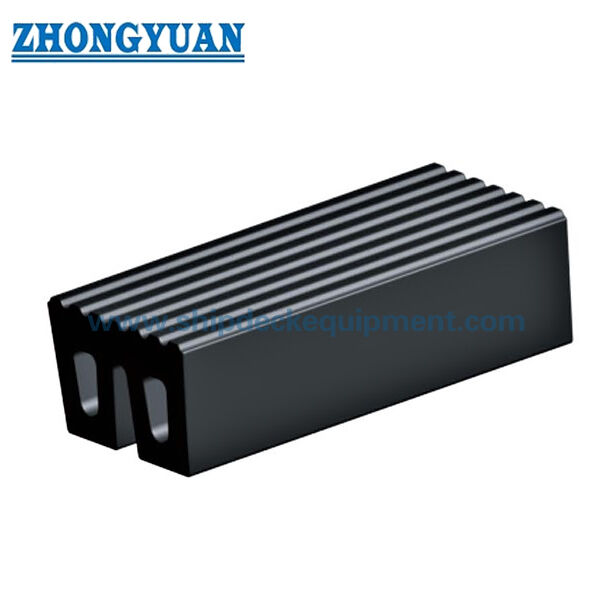

W型タグボート用ゴムフェンダー（船首・船尾保護用）
製品概要
W型タグボート用ゴムフェンダー（船首・船尾保護用）は、繰り返し押付け、エスコート、船舶支援接触が発生するタグボート、プッシャーボート、作業船用に設計された成形ソリッドゴムプロファイルです。W字型のプロファイルは、2つの取り付け脚と、船舶の船首、ステム、船尾の配置に適した幅広の溝付き接触面を提供します。
供給される寸法シリーズは、W320 x 200からW600 x 400までの7つのWプロファイルを含み、最大長はプロファイルサイズに応じて最大3,000 mmです。ソースには性能曲線も含まれていますが、完全な読み取り可能な数値反力/エネルギー吸収表は提供されていません。そのため、サポートされていない数値性能値はこのページには掲載されていません。
クイックスペック
- 製品タイプ：W型プロファイルタグボート用ソリッドゴムフェンダー
- 供給プロファイル範囲：W320 x 200～W600 x 400
- 最大記載単位長：プロファイルにより2,000～3,000 mm
- 主な設置エリア：タグボート/作業船の船首、ステム、船尾
- 構造：成形・加硫ソリッドゴムプロファイル
- 接触面：幅広の溝付き/リブ付きゴム表面
- 選定基準：プロファイル形状、船舶配置、接触荷重、摩耗負荷、プロジェクト固有の検証済み性能
構造と構成
W字型ソリッドゴム本体 | 2つの取り付け脚 | 幅広の接触クラウン | 長手方向の接触溝/リブ | 長穴取り付けスロット | プロジェクト固有の固定ボルトと支持構造。
Wフェンダーは船舶搭載型タグボートフェンダーとして使用され、完全な船首/側面保護配置のために円筒形またはD型プロファイルフェンダーと組み合わせて使用できます。このページでは、Wプロファイルを岸壁側リフティングデバイスや牽引コンポーネントとしては扱っていません。
主な技術仕様:
| タイプ | (mm) サイズ(mm) | |||||
| B | Bl | H | H1 | h | L | |
| W320X200 | 320 | 180 | 200 | 67 | 50 | ≤2000 |
| W480X300 | 480 | 245 | 300 | 88 | 58 | ≤3000 |
| W500X330 | 500 | 248 | 330 | 90 | 65 | ≤2000 |
| W500X450 | 500 | 255 | 450 | 100 | 75 | ≤2500 |
| W500X400 | 500 | 270 | 400 | 99 | 74 | ≤2000 |
| W600X300 | 600 | 460 | 300 | 60 | 43 | ≤2000 |
| W600X400 | 600 | 405 | 400 | 78 | 58 | ≤2000 |
選定・問い合わせガイド
ステップ1 – タグボート/作業船の船首、ステム、または船尾の配置と、必要な保護接触ゾーンを提供してください。
ステップ2 – 利用可能な船体スペース、接触形状、既存の交換寸法から、Wプロファイルサイズと単位長を選択してください。
ステップ3 – 船舶設置のための固定スロットレイアウト、支持構造、ボルト配置、および腐食保護を確認してください。
ステップ4 – 必要な設計接触荷重/エネルギーの基準を提供し、性能試験または計算を供給範囲に含める必要があるかどうかを明記してください。
ステップ5 – 数量、船側配置、図面、検査/文書範囲、および配送先を確認してください。
主なエンジニアリング上の利点
- 幅広の溝付き接触面は、タグボートや作業船の船首/船尾での繰り返し押付け接触に適しています。
- 2本脚のプロファイルは、ゴムクラウンが接触時に変形することを可能にしながら、安全な船側取り付け配置を提供します。
- 複数の断面形状と長さは、サイズごとに個別のウェブページを作成することなく、新造および交換設置をサポートします。
- W型プロファイルフェンダーは、完全なタグボート保護レイアウトのために、円筒形およびD型サイド/バウフェンダーと統合できます。
設置とシステムインターフェース
フェンダーは、強化された船側サポートにボルトで固定されます。最終的なボルトサイズ、スロット形状、バッキングプレート、船体インサート/ダブラー配置、および腐食保護は、船舶の図面と計算された局所荷重によって定義されます。設置されたプロファイルは、隣接する鋼構造物とのハードコンタクトなしに変形するために十分なクリアランスが必要です。
検査と文書
ベースライン品質管理には、目視検査、寸法検証、ゴム物理特性試験が含まれます。合意された製品仕様の一部として反力/エネルギー吸収表が定量化されている場合、定義された試験条件下での保証性能を検証するために、プロジェクトITPにフルスケール圧縮試験を含めることができます。
PIANCフェンダーガイドライン2024（MarCom WG211）は、フェンダーシステム設計、製造、試験原則の現在のエンジニアリング参照として使用されます。型式承認、製品認証、第三者立会い、および船級文書は、対応する範囲が合意され文書化されている場合にのみ記載されます。
用途
港湾タグボート | エスコートタグ | プッシャーボート | 作業船 | 船舶船首保護 | ステムおよび船尾フェンダリング | タグボート新造および交換

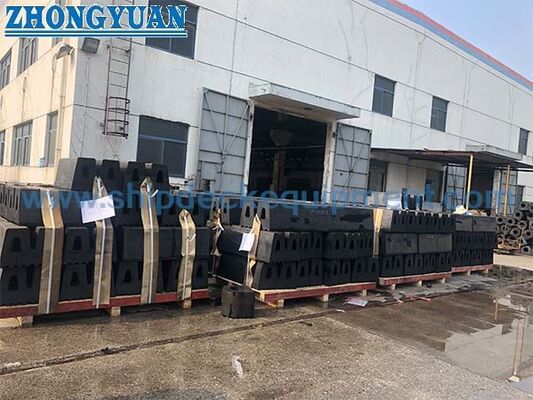

図面と写真
よくある質問
Q1: Wタイプは主にタグボート用フェンダーですか？ — はい。供給された製品情報は、船舶のステム/船尾保護用として位置づけられており、現在の国際的なタグボートフェンダーの実践でも、船首および船尾配置でWプロファイルが使用されています。
Q2: 寸法表は反力/エネルギー表として使用できますか？ — いいえ。寸法と検証済み性能は別個のエンジニアリングデータセットです。数値性能は、承認された性能表または試験から取得する必要があります。
Q3: Wフェンダーは円筒形フェンダーと組み合わせることができますか？ — はい、タグボート保護システムは、船舶の配置に応じて、船首、船尾、および側面の場所で異なるプロファイルを使用できます。
