港と海上ターミナルのためのスーパーセルゴムフェンダー

ポート・海洋ターミナル用スーパーセルラバーフェンダー

製品概要

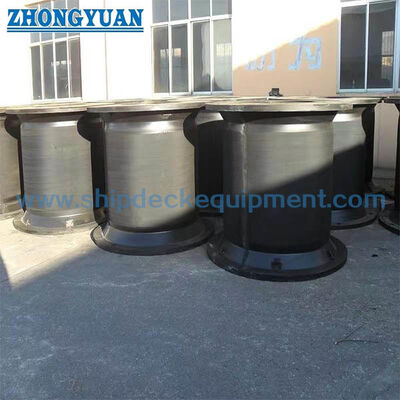

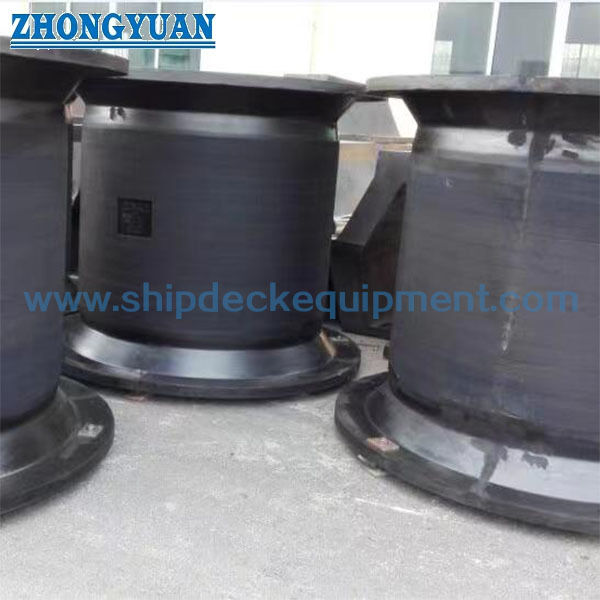

ポート・海洋ターミナル用スーパーセルラバーフェンダーは、中空円筒形のゴムボディと一体型取付フランジを備えた固定軸圧縮フェンダーです。供給されるシリーズは、公称高さ400mmから3,000mmまでをカバーし、カタログ定格性能は軸方向たわみ率52.5%です。この形状は、バース構造への荷重伝達のために広い取付面積を提供し、鋼製前面パネルを使用するシステムに適しています。

完全なセルフェンダーシステムは、1つ以上のゴムユニットと、溶接された閉鎖箱型鋼製前面パネル、ボルト留めされたUHMW-PEフェーシングパッド、アンカー、および溶融亜鉛めっきサポート/拘束チェーンを組み合わせることができます。最終的なフェンダーグレード、パネル面積、チェーン配置は、係留エネルギー、許容反力、船舶船体圧力制限、設置クリアランス、およびプロジェクト固有の運用条件から選択されます。

クイックスペック

• 製品タイプ：固定セル型海洋ゴムフェンダー
• 供給公称高さ範囲：400～3,000 mm
• カタログ定格軸方向たわみ：52.5%
• 性能曲線参照圧縮：最大55%
• 公開性能グループ：アッパーハイ | ハイ | スタンダード | ロー
• 標準的なシステム構成：ゴムユニット | 閉鎖箱型鋼製前面パネル | UHMW-PEフェーシングパッド | アンカー | 溶融亜鉛めっきチェーン
• 標準的な用途：コンテナ、バルク、石油・ガス、一般貨物、フェリー/RoRo、クルーズターミナル
• ゴム材料管理：引張強度≥16 MPa、破断伸び≥400%、硬度≤78 Shore A、圧縮永久ひずみ≤30%、追加のゴム特性試験はプロジェクト仕様に合わせて選択されます。

構造とフェンダーシステム構成

セルゴムエレメント | 溶接閉鎖箱型鋼製前面パネル | 機械的にボルト留めされたUHMW-PEフェーシングパッド | アンカー/埋設部材 | システム設計に必要な重量、引張、および/またはせん断チェーン。

前面パネルは、GB/T 1591-2018または承認された同等品に準拠したQ355B鋼で指定されます。ただし、異なるプロジェクト鋼材グレードが必要な場合を除きます。閉鎖箱型構造は、水の浸入リスクを低減するために、気密性/漏洩チェックの対象となります。外部鋼材表面はSa 2½に処理され、ISO 12944に準拠したプロジェクト定義の海洋コーティングシステムで保護されます。チェーンアセンブリには、指定された場合に溶融亜鉛めっきが使用されます。フェーシングパッドは、バージンブラックUV安定化UHMW-PEで、通常厚さ50～80mmですが、最終的な厚さは接触圧力、摩耗許容値、およびサービス条件によって決定されます。

主な技術仕様：特徴

選定・照会ガイド

ステップ1 – 係留要件の定義：船舶タイプとサイズ範囲、バース配置、設計係留エネルギー、許容フェンダー反力、船体圧力制限を提供してください。

ステップ2 – 高さと性能グループの選択：指定された運用条件での必要なエネルギー/反力エンベロープに一致させてください。公称フェンダー高さのみで選択しないでください。

ステップ3 – 前面システムの定義：パネル寸法、UHMW-PEフェーシング面積/厚さ、利用可能な設置クリアランス、アンカーインターフェース、および必要な重量/引張/せん断チェーンを確認してください。

ステップ4 – プロジェクト条件と検証の確認：温度範囲、係留角度/速度の仮定、適用される設計/試験基準、文書要件、および第三者立会いの有無を明記してください。

主なエンジニアリング上の利点

• カタログ定格52.5%の軸圧縮は、固定バースフェンダーシステムの実用的なエネルギー/反力選択範囲を提供します。
• 円形の取付面積は、フェンダー荷重を広い支持面積に分散し、大型前面パネルと効率的に統合されます。
• セル形状は通常のせん断成分下で安定しています。パネル重量、引張荷重、またはせん断拘束が必要な場合は、システムチェーンを追加できます。
• H400～H3000の寸法シリーズは、個々のサイズの別々の薄いページを作成することなく、幅広いバースレイアウトをサポートします。
