製品概要

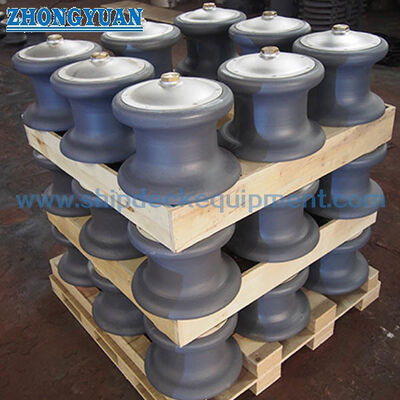

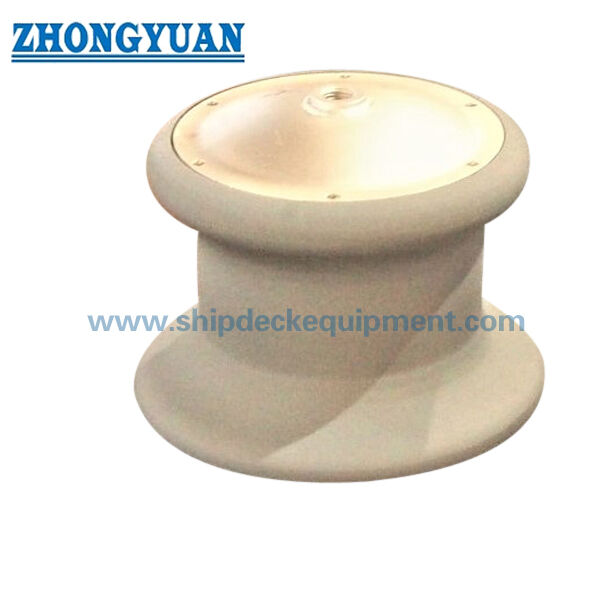

CB/T 3861-2011 タイプ A ダスト カバー付きシングル ローラー フェアリードは、ベースのない 1 つの垂直ローラーを使用する船舶係留ロープ ガイドです。滑り接触を減らし、ロープのリード角を制御して方向転換する必要があるデッキまたはブルワーク係留位置でファイバーロープまたはスチールワイヤーロープをガイドするために使用されます。係留レイアウトで異なる方向からのロープ誘導が必要な場合は、2 つまたは 3 つのシングル ローラーを 1 つのグループとして配置することもできます。

このページでは、鋳鋼ローラー、シャフト、銅ブッシュの走行品質、潤滑状態、上部ダストカバーの保護機能に焦点を当てています。フェアリードは、ローラー径、SWL、ロープの種類、ロープ径、設置位置、ロープのリード方向、容器の構造、表面処理、証明書の要件に応じて選択する必要があります。これは係留ロープガイドであり、吊り上げ器具として扱ってはいけません。

簡単な仕様

• 標準とタイプ: CB/T 3861-2011 フォーム A / タイプ A → 船舶係留ロープ誘導用のダスト カバー付きシングル ローラー フェアリード。
• ローラー径範囲：100～450mm → 船舶配置に応じて小型から大型の係留ロープ誘導位置をカバーします。
• SWL 範囲: 54 ～ 617 kN → 製品選択には付属のフェアリード使用荷重に基づいてください。ロープの切断荷重と混合しないでください。
• 参考ロープ範囲: ファイバーロープ 28 ～ 80 mm および 6×37 スチールワイヤーロープ 12.0 ～ 44.0 mm → ロープの直径とローラーのサイズを一致させるのに役立ちます。
• ローラー配置: ベースなしの単一ローラー → ロープパスにマルチアングルガイドが必要な場合、2 つまたは 3 つのローラーをグループとして使用できます。
• 走行コンポーネント: 鋳鋼ローラー、強力なシャフト、銅ブッシュ、および潤滑インターフェース → 柔軟な回転をサポートし、ロープの摩擦を軽減します。
• ダストカバー: ローラーアセンブリの上の上部保護カバー → 上部シャフトとブッシュ領域が塩水噴霧、汚れ、腐食に直接さらされるのを軽減します。
• 表面処理: Sa 2.5 ブラスト + エポキシ ショップ プライマー、亜鉛メッキ、研磨、またはカスタマイズされた仕上げ → プロジェクト要件に従って最終コーティング。

主な技術パラメータ

CB/T 3861-2011 タイプ A ダスト カバー付きシングル ローラー フェアリードのメイン Web ページ選択データ。特に明記されていない限り、寸法は mm 単位です。

選定・お問い合わせガイド

ステップ 1: CB/T 3861-2011 Form A / Type A と、船舶の係留配置に応じて必要なローラー直径 100 ～ 450 mm を確認します。

ステップ 2: ロープの種類、ファイバー ロープの直径または 6×37 スチール ワイヤー ロープの直径、およびプロジェクトの荷重基準を確認します。設計レビューを行わずに、ロープ破断荷重をフェアリード SWL として扱わないでください。

ステップ 3: ロープのリード方向、設置位置、利用可能なスペースなど、プロジェクトにシングル ローラー、2 ローラー グループ、または 3 ローラー グループが必要かどうかを確認します。

ステップ 4: ローラー、シャフト、ダスト カバー、銅ブッシュの材料要件を確認します。最終的な材料グレードとトレーサビリティは注文仕様書に従う必要があります。

ステップ 5: 表面処理を確認します: Sa 2.5 ブラスト + エポキシ ショップ プライマー、亜鉛メッキ仕上げ、研磨ステンレス鋼表面、またはその他の指定されたコーティング システム。

ステップ 6: 見積前に証明書の範囲を確認します: メーカー証明書、材料証明書、クラス証明書、立会人検査、またはその他のプロジェクト固有の検査要件。

ステップ 7: 数量、容器のタイプ、設置図または参考写真、配送先、および所要納期を入力します。

構造

上部ダストカバー |鋳鋼ローラー |垂直シャフト |銅ブッシュ |潤滑インターフェース |滑らかなロープ接触半径 |ベースなしのシングルローラー |プロジェクト固有の取り付け配置

鋳造、シャフト、潤滑の利点

• 鋳鋼製ローラー構造は、制御された鋳造品質、寸法精度、係留ロープの誘導のための滑らかなロープ接触面に重点を置いています。
• ローラーはシャフトと銅ブッシュの周りを自由に回転する必要があります。柔軟な回転により、ロープ接触領域の滑り摩擦が軽減され、係留作業中のロープ表面の摩耗を抑えることができます。
• ロープのリード角が変化しても安定して回転するには、シャフトの強度、ブッシュのクリアランス、シャフトとブッシュのフィット感が重要です。最終的なシャフトとブッシュの詳細は、プロジェクトの図面または標準要件によって確認する必要があります。
• 注文要件に応じて指定された銅合金ブッシュを供給することができ、潤滑が適切に適用された場合の安定したベアリング接触と実用的なメンテナンスアクセスの維持に役立ちます。
• 上部のダスト カバーは、上部走行エリアに直接入る塩水噴霧、雨水、ほこり、デッキの汚染を軽減し、耐食性の向上とメンテナンス間隔の延長をサポートします。
• 使用中は潤滑状態を維持する必要があります。適切なグリースを塗布すると、ローラーの焼き付きを防止し、回転しないローラーによって引き起こされるロープの損傷のリスクを軽減します。
• ベースのないシングルローラー設計により、造船所や設計者は、係留ロープの経路で複数の方向からの誘導が必要な場合に、2 つまたは 3 つのユニットを 1 つの配置に組み合わせることができます。

カスタム属性

• 標準: CB/T 3861-2011 → 船舶の図面または造船所の仕様で CB/T 3861 タイプ A ローラー フェアリードの寸法が必要な場合に使用されます。
• タイプ: フォーム A / タイプ A → シングル ローラー フェアリード、上部ダスト カバー付き、ベースなし。
• ローラー番号：シングルローラー → 単独で使用することも、ロープのリード方向に応じて 2 つまたは 3 つのローラーと組み合わせて使用​​することもできます。
• ローラー径：100 / 150 / 200 / 250 / 300 / 350 / 400 / 450mm → ロープ径、SWL、設置スペースに応じて選定してください。
• SWL: 54 ～ 617 kN → フェアリードの選択に指定された使用荷重値。ロープ MBL、試験荷重、プロジェクトの安全率は個別に扱う必要があります。
• 材質：軟鋼、C-Mn鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄 → ローラ、シャフト、ブッシュ、カバーの最終材質グレードは生産前に確認。
• 銅ブッシュ: プロジェクトの仕様に応じて利用可能 → 検査が必要な場合は、材料グレード、溝の設計、および潤滑の詳細を確認する必要があります。
• ダスト カバー: ローラー アセンブリの上部カバー → 上部シャフトとブッシュ領域を海洋環境への暴露から保護します。
• 表面処理: Sa 2.5 ブラスト + 一層エポキシ ショップ プライマー、亜鉛メッキ、研磨、またはカスタマイズされた処理 → 最終仕上げは容器の塗装または腐食保護要件に従います。
• カスタマイズ: 利用可能 → 非標準の材料、コーティング、検査、または図面の適応は、プロジェクトおよびクラスの要件に照らして検討する必要があります。

仕組み

係留ロ​​ープがフェアリードに接近 → ロープが滑らかに回転するローラーに接触 → ローラーがシャフトと銅ブッシュの周りを回転 → 潤滑剤がシャフトとブッシュの摩擦を軽減 → ダストカバーが上部走行領域を保護 → ロープの方向がガイドされ、ロープ表面の摩耗が減少

アプリケーション

船舶係留ステーション |デッキロープ誘導 |ブルワークロープリードの手配 |タグボート |作業船 |貨物船 |タンカー |ばら積み貨物船 |新築プロジェクト |修理および交換プロジェクト

認定と利点

証明書は、プロジェクト要件、検査範囲、材料トレーサビリティ、およびクラス協会の承認手順に従って手配できます。

認証: CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカーテスト証明書。

絵と写真

よくある質問

Q1: 正しいローラー径はどのように選択すればよいですか?

A1: ロープの種類、ロープ径、SWL要件、ロープのリード方向、設置スペース、船舶係留配置図に応じてローラー径を選択してください。グループ化した配置の場合は、各ローラーの相対位置も確認する必要があります。

Q2: シャフト、銅ブッシュ、潤滑はなぜ重要ですか?

A2: これらの部品は、ロープ接触時にローラーが自由に回転するかどうかに影響します。適切に潤滑されたシャフトと銅製ブッシュの適合性が高いと、滑り摩擦が軽減され、係留ロープの表面が保護され、操作中のローラーの焼き付きのリスクが軽減されます。

Q3: このフェアリードにクラス証明書は付属しますか?

A3: 注文範囲とプロジェクト要件に応じて、クラス証明書または立会検査を手配できます。必要な等級協会、材料トレーサビリティ、検査項目、証明書の種類などをお見積り前にご確認ください。
