電気用電線ロープ 収納リール CB 3048タイプA 単体ドラム 電線リール

26～32 mm 電動鋼線ロープ収納リール | CB 3048 タイプA シングルドラム電動リール

製品概要

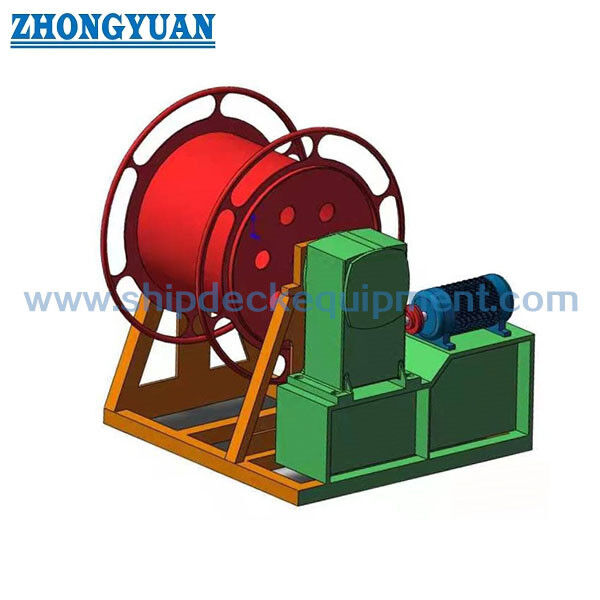

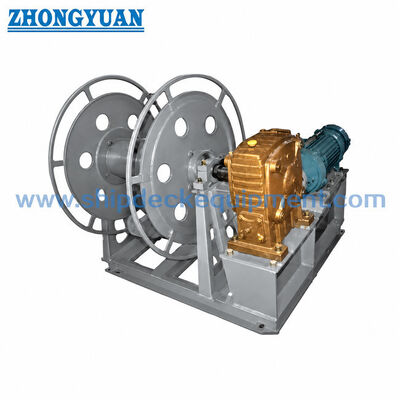

CB 3048 タイプA 電動鋼線ロープリールは、鋼線ロープの巻き取り、繰り出し、保管用のシングルドラム船 deck 収納リールです。A26 および A32 モデルは、それぞれ最大 26 mm および 32 mm のワイヤーロープ径に対応するように設計されています。2速 marine electric motor がウォームギア減速機構を介してリールを駆動し、標準的な操作コンセプトでは、電気がない場合でも手動ハンドル操作が可能です。

この装置は、牽引ウインチではなく、動力式の収納リールです。CB* 3048-1983 は、鋼線ロープの受け入れ、繰り出し、保管用の製品として特定されており、船舶の曳航や操船には使用されないことを明記しています。調達にあたっては、主な確認事項は、ロープの直径と構造、必要な収納長、ロープの巻き取り速度、利用可能な deck スペース、ロープのリード、電気供給、手動操作クリアランス、コーティングシステム、および証明書の範囲です。

クイックスペック

• 規格 / タイプ: CB* 3048-1983 タイプA → モーター駆動シングルドラム鋼線ロープ収納リール; A26 および A32 は 2 つのタイプA モデルです。
• 鋼線ロープサイズ: 最大 26 mm (A26) / 32 mm (A32) → モデル名だけでなく、実際のロープ径と構造で選択してください。
• 収納容量: A26 用 220 m / A32 用 210 m → 標準参照容量; カスタム容量にはドラムとロープレイアウトのレビューが必要です。
• 電動駆動: JZ2-H-23-4/12 2速 marine motor、4.3 / 1.7 kW (1350 / 410 rpm) → 上記タイプAモデルに共通の標準モーター構成です。
• 減速比: 44 → ウォームギア減速により、モーター速度を制御されたリール巻き取り/繰り出し速度に変換します。
• ロープライン速度: A26 56 / 17 m/min; A32 60 / 18 m/min → これらはロープの巻き取り/繰り出し速度であり、ドラムの回転速度ではありません。
• 手動バックアップ: 電気がない場合にウォームギア減速機を介した手動操作 → 収納/回収の際の予備として役立ちますが、牽引またはプルのウインチの代わりにはなりません。
• 設置: deck 取付ベース構造 → 生産前に deck レイアウト、基礎、ロープリード、モーターアクセス、クラッチ/ハンドルクリアランス、および電気接続を確認する必要があります。

主な技術パラメータ

ロープ収納と選定エンジニアリング

• リールは主に最大ワイヤーロープ径と必要な収納長によって選定されます。A26 は 220 m の長い標準容量を提供し、A32 は 210 m の標準収納でより大きな 32 mm のワイヤーロープに対応します。
• ドラムコアは作業シーブではなく、収納面です。ワイヤーロープが繰り返し大きな作業荷重で曲がる場合は、ロープメーカー推奨の最小曲げ径を確認し、必要に応じて専用のハンドリングウインチ/シーブシステムを使用してください。
• ロープの構造、実際の外径、潤滑状態、ソケット/終端サイズ、および必要な保持フリー長は、実用的な収納容量を変更する可能性があります。
• 巻き取り中、ロープは緩んだ巻き、交差、局所的な圧壊を避けるために十分な制御を伴って、整然とした層でドラムにガイドされる必要があります。レベリング装置は標準データの一部ではなく、想定されるべきではありません。
• ロープ速度は 2 つのモーター速度に関連付けられています。高設定はより速い巻き取り/繰り出しに適しており、低設定は最終的な位置決めと制御された収納のためのより遅いハンドリングを提供します。
• 定格ラインプル、SWL、牽引プル、またはリフティング容量は、標準データでは提供されていません。リールは、プル負荷定格に基づいて販売または選定されるべきではありません。

電動駆動、手動バックアップと操作

• 標準のタイプA構成は、共通ベースに 2 速 marine motor と減速ギアを使用します。正逆回転により、オペレーターは収納されたワイヤーロープを巻き取ったり繰り出したりできます。サプライヤーの現在の製品説明には、プッシュボタン制御と緊急停止も指定されています。最終的な制御パネル機能、モーター保護、エンクロージャー定格、および船舶の電源供給は、プロジェクトの電気図面で確認する必要があります。
• 2速モーター: 1350 / 410 rpm → リールを定速ウインチとして扱わずに、高/低ロープハンドリング速度を提供します。
• ウォームギア減速: 比率 44 → モーターとリールの間の標準的な機械的減速を提供します。
• 手動ハンドル: 電気がない場合にウォームギア減速機を介して操作可能 → 操作インターロックとクラッチ/エンゲージメント手順は、承認された図面に従う必要があります。
• クラッチハンドル: 標準のタイプA構成に表示 → 正確なエンゲージメントシーケンスとガードは、供給されるユニットで確認する必要があります。
• 電気供給: 電圧、周波数、スターター/コンタクタ構成、モーターIP定格、ケーブルエントリー、緊急停止、およびリモートコントロールオプションは、船舶の要件に従って確認する必要があります。

選定と問い合わせガイド

ステップ 1: CB 3048-1983 タイプAを確認し、最大鋼線ロープ径と必要な収納長に従って A26 または A32 を選択します。

ステップ 2: 実際のワイヤーロープ仕様を提供します: 直径、構造、コーティング/潤滑、最小曲げ推奨、端部終端、および必要な収納長。

ステップ 3: 操作要件を確認します: 標準の高/低ロープ速度、巻き取り/繰り出し方向、手動バックアップ要件、および非標準のロープガイドまたはロックデバイスが必要かどうか。

ステップ 4: 船舶の電気データを確定します: 電圧、周波数、相、制御電圧、モーター保護、ローカル制御、緊急停止、およびリモートコントロール要件。

ステップ 5: deck 配置を確認します: 設置位置、利用可能なフットプリント、ロープリード方向、deck/基礎の詳細、メンテナンスアクセス、および手動ハンドル操作クリアランス。

ステップ 6: 材質、表面処理、証明書/検査範囲、数量、納入先、必要な納入時期、および GA/参照写真があれば確認します。

構造

シングル鋼線収納ドラム | ドラムシャフトとベアリング機構 | 2速 marine electric motor | ウォームギア減速機 | クラッチ/エンゲージメントハンドル | 手動操作ハンドル | ベースフレーム | ローカル電気制御 | deck 取付インターフェース | 潤滑ポイント | プロジェクト指定表面保護

駆動、収納、品質の利点

• タイプAシングルドラム構造は、タイプAsダブルドラムバージョンよりも配置をコンパクトに保ちながら、動力巻き取りと手動バックアップ操作を維持します。
• 2速駆動は、別々の高低ロープハンドリング速度を提供し、リールを定速ウインチとして扱うよりも、収納操作に役立ちます。
• A26 および A32 のドラム寸法は、異なるロープ径と容量に合わせて調整されています。これにより、大幅に異なるロープサイズに 1 つの汎用ドラムを使用することを回避します。
• シャフトとベアリングの潤滑は、摩擦を減らし、スムーズなリール回転を維持するために、サービススケジュールに従って維持する必要があります。
• ロープ接触エッジとドラム表面は、巻き取りおよび保管中にワイヤーのストランドを損傷する可能性のあるバリや鋭い突起がない必要があります。
• 軟鋼構造の場合、船舶の塗装要件に従って Sa 2½ ブラストと防食エポキシコーティングを指定できます。最終的なコーティングシステムと乾膜厚は確認する必要があります。
• ステンレス鋼構造または研磨仕上げは、必要に応じて議論できますが、正確なステンレス鋼グレード、溶接手順、ガルバニックインターフェース、および最終的な表面仕上げは、見積もり前に確認する必要があります。
• 検査には、寸法、両方向の回転、高/低速度操作、手動バックアップ、クラッチ/エンゲージメント機能、緊急停止、潤滑およびコーティングチェックが含まれる場合があります。これは、承認されたプロジェクト範囲に従います。

カスタム属性

標準: CB* 3048-1983 → モーター駆動鋼線ロープリールの標準参照。このタイプAシングルドラムページ用。

タイプ: タイプA → シングルドラム電動構成。タイプAsダブルドラムまたはタイプB大型ロープ構成と混同しないでください。

モデル: A26 / A32 → 最大ロープ径と収納要件で選択します。

ワイヤーロープ径: 最大 26 / 32 mm → 実際のワイヤーロープ構造と外径を確認する必要があります。

収納長: 220 / 210 m → それぞれ A26 / A32 の標準容量。

モーター: JZ2-H-23-4/12、4.3 / 1.7 kW → 標準データからの 2 速 marine motor 参照。

モーター速度: 1350 / 410 rpm → 比率 44 減速を介して高/低ロープ巻き取り速度を駆動します。

手動バックアップ: ウォームギアハンドル操作 → 電気がない場合に収納/繰り出し操作を可能にします。

設置: deck 取付 → 基礎、ロープリード、操作クリアランスは船舶の配置に従います。

証明書要件: プロジェクト範囲に応じて利用可能 → メーカー、材質、またはクラス検査書類は、見積もり前に確認する必要があります。

仕組み

オペレーターが巻き取りまたは繰り出し方向を選択 → 2速電動モーターがウォームギア減速機を駆動 → 減速機がシングル収納ドラムを回転 → 鋼線ロープがドラムに巻き取られるか、ドラムから繰り出される → 低速モードはより制御された最終ハンドリングをサポート → 電気がない場合は、承認された手動ハンドル/クラッチ機構が減速機を介してリールを回転させることができます

用途

船 deck 鋼線ロープ収納 | 商船 | ワークボート | エンジニアリング船 | スペア/サービスワイヤーロープ管理 | 新造プロジェクト | CB 3048 タイプA 電動鋼線ロープリールの交換 | 牽引または操船義務のない動力式収納を必要とする海洋プロジェクト

認証と利点

メーカー証明書、材質書類、検査記録、および船級協会の検査は、プロジェクトの要件と承認された検査範囲に従って手配できます。標準製品データは、すべてのクラス証明書がデフォルトで供給されることを意味するものではありません。

認証: CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカー試験証明書。

図面と写真

よくある質問

Q1: この電動鋼線ロープリールは、牽引、係留、プル、またはリフティングウインチとして使用できますか？

A1: いいえ。CB* 3048-1983 は、鋼線ロープの受け入れ、繰り出し、および収納リールとして特定しており、船舶の曳航や操船には使用されないことを明記しています。別途エンジニアリングされたウインチ設計なしに、SWL または定格プル容量を割り当てるべきではありません。

Q2: A26 と A32 の主な違いは何ですか？

A2: A26 は最大 26 mm のワイヤーロープ用で、標準収納 220 m、ロープ速度 56 / 17 m/min です。A32 は最大 32 mm のワイヤーロープに対応し、収納 210 m、ロープ速度 60 / 18 m/min です。A32 はより大きく、重いです。

Q3: CB 3048 タイプA は、CB/T 3468-1992 タイプA 鋼線ロープリールと同じですか？

A3: いいえ。これらは別々の規格であり、混同すべきではありません。CB 3048-1983 はこのページで説明されているモーター駆動リールを対象としており、CB/T 3468-1992 は異なるモデルデータと寸法を持つ別の marine steel wire rope reel 規格です。
