製品の説明
低電圧陸上電源ケーブル管理システム用電気ケーブルリール
記述:
このケーブル管理システムには 3*185 の低電圧ケーブルと専用の岸電源プラグが搭載されています.ケーブルリッチの設計が 船舶の運用条件を満たしている場合. 岸電源箱の電流負荷容量は350A. ケーブル管理システムと岸電源箱の保護レベルはIP56です.
製品の特徴:
IEC規則の遵守 クラス規則の遵守 国内規則の遵守
船上または岸上装置
IP56 保護
ケーブルの長さは調節可能
遠隔制御と局所制御
ケーブル長さの監視
緊急停止とアラーム
自動管理機能,自動張力,取り出し,放出
規格と仕様
IEC/ISO/IEEE 80005-3-2016< 港における電力接続 - 第3部分:低電圧岸上接続 (LVSC) システム - 一般要件 (IEC)
60309-5>
IEC 60309-1
IEC 60309-5
低電圧陸上電源接続システムのアクセサリー ((2017)>
GB/T 36028.2-2018
GB/T 11918.5-2020
システム) >
GD22-2015 電気および電子製品の型式承認試験ガイド
第1章 第3章 第2章3CCSの第4部分
CCS 第1章 第3章 第2章 第4章
CCSの第1章 第2章 第3章 第3章
CCSの第7章8節
第5章 第11話
2020年及びその改正,MSA,PR中国
第2章 第5話
第3章
第2章 第8話
MSAの修正,PR中国
環境条件
1) 設置場所:機内設置.
2) 環境温度:-25°C+45°C
3) 相対湿度:≤98%
4) 高さ:≤1000m
概要
このケーブル管理システムは,主にフレーム,ケーブルリール,モーターと減速装置,電気スリップリング装置,電気制御システム,ヒステレシスカップリング,岸電源ケーブルと岸電源プラグ,その他の部品.
| S/N | 名前 | 量 |
| 1 | フレーム組 | 1 |
| 2 | ケーブルリール組成 | |
| 3 | モーターと減速装置の組成 | 1 |
| 4 | 電動スリップリング組 | 1 |
| 5 | 電気制御システム | 1 |
| 6 | ヒステレシス結合 | 1 |
| 7 | 岸電源ケーブル 3*185+1*95+4*25 | 50m*1 |
| 8 | 岸上電源プラグ | 1 |
ケーブル リンチ は 50 メートル の ケーブル を 電機 に 動かさ れ て いる ケーブル ロール に 整然 に 集める.電缆 の 下部 に プラグ が 付い て いる ケーブル は 逆 に 動かさ れ ます.
主な機能
ケーブルを拾う
手動操作制御ボックスは,ケーブルを拾うボタンを,リッチを拾う.
リモコンを使ってケーブルを拾うこともできます
手動操作制御ボックスは,ケーブルを解放するボタンの上に,リッチがケーブルを解放します.
リモコンを使うとケーブルを解放することもできます.
ケーブル長さの監視
ケーブルが完全に巻き上げられたとき,巻き込みは停止され,ディスプレイが表示されます.
最後の4回転が終わると,ディスプレイとオーディオビジュアルアラームが反応します.
最後の1回転で,岸側安全回路は岸の電源から切断され,ディスプレイと音声-視覚アラームが反応します.
緊急停止
緊急停止ボタンを押すと 岸側の安全回路の 岸の電源とリッチ制御システムの電源が切断されます
ケーブル自動管理機能
岸上での電源利用の間,ケーブルリールは,電圧と制御システムを通して船の位置と潮流の変化に基づいて,リアルタイムでケーブル緊張の変化を検出することができます.ケーブルリルは,ケーブルの緊張値の変化に応じて,ケーブルがあまりにも緊密にまたはあまりにもゆるくなることを防ぐために,自動的に岸から船への接続ケーブルを解放または保存することができます.
自動ケーブル解放:船が貨物を放出したり,潮が上がり,船が上がる時,ケーブル緊張が増加し,監視されたケーブル緊張が事前に設定された値を超えると,制御システムは自動的に電源を制御して,一定の長さのケーブルを解放します.監視されたケーブルの緊張値が正常に戻ると,制御システムはモーターにケーブルを離すのを止める信号を出す.そしてエンジンが回転を止め,同時にブレーキを押します..
自動ケーブル回収:船が貨物を積むとき,潮が下がり,船が下降するときに,ケーブル緊張が低下します.監視されたケーブル緊張が事前に設定された値を下回ると,制御システムは,自動的に電源を制御して,一定のケーブルの長さを取得します.監視されたケーブルの緊張値が正常に戻ると,制御システムは,ケーブルを回収するのを停止するようにモーターにシグナルを与えます.そしてエンジンが回転を止め,同時にブレーキを押します..
主要部品の技術パラメータ
インバーターモーター
|
格付け パワー |
格付け 電圧 |
格付け 頻度 |
格付け 流動 |
格付け スピード |
クラス 保護 |
断熱装置 グレード |
| 2.2KW | 380V/440V | 50Hz/60Hz | 5.1A/4.5A | 1405r/minから1730r/min | IP56 | F について |
減速機
| 割合 | 出力最大トルク | 最大許容される射線力 | 保護級 |
| 146:1 | 2100N.m | 27300N | IP56 |
ヒステレシス結合
| 出力トルク | 定速 | 保護級 |
| 5~8Nm | ≤1800r/min | IP56 |
ケーブルリール組成
| タイプ | ロールタイプ | サイズ | 長さ |
リール材料と 表面処理 |
保護級 |
| リール | 単列,複数層 |
(O.D × ID × 幅) Φ2250×Φ800×600mm |
~50m*1 (直径 ≤ 65mm) |
鉄鋼 + 噴霧された海兵機 腐食防止塗料 |
IP56 |
電動スリップリング組
| タイプ | スリップリング: | リング電容量 | 保護級 |
|
電動スリップリング組 ローリングに入れます
|
3 パワーリング 1 地球の環 4 コントロールリング |
3*350A+1*200A+4*20A | IP56 |
コントロールボックス&ジャンクションボックス
| 材料 | 保護級 |
| 鉄鋼 304 | IP56 |
岸上電源ケーブル
| モデル | タイプ | 直径 | 長さ | 量 | 保護級 |
| 3*185+1*95+4*2です.5 | CADEF | ≤65mm | ~50m*1 | 1 | IP56 |
岸上電源プラグ
| モデル | タイプ | 定位電圧 | 定数電流 | 量 | 量 | 保護級 |
| JL17 |
3 パワーコア 1 地球核 4 コントロールコア |
AC690
|
350A | 1 | 1 | IP56 |

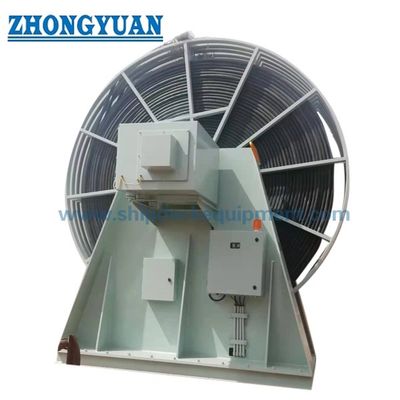

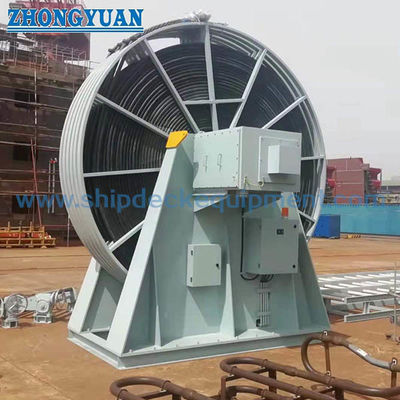

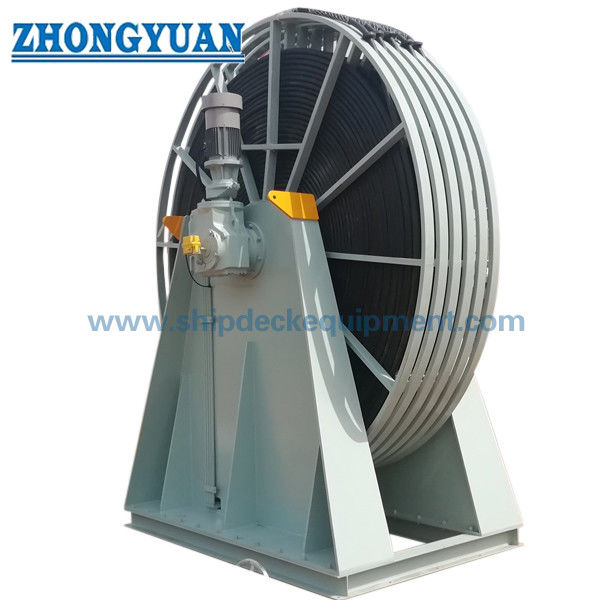

図面低電圧陸上電源ケーブル管理システム用電気ケーブルリール
