10 〜 20 kN 電動の宿泊梯子ウィンチ

10–20 kN 電動調節はしごウインチ | ISO 7364 船舶甲板搭乗はしご取扱い装置

製品概要

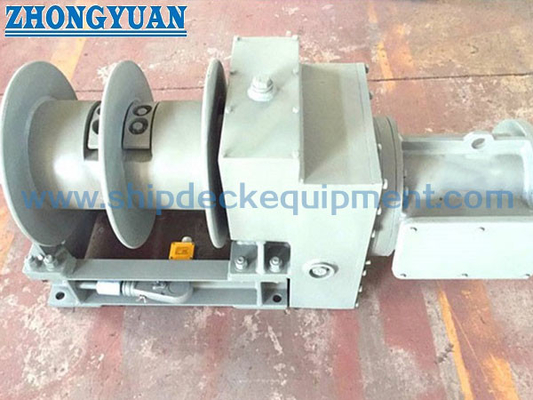

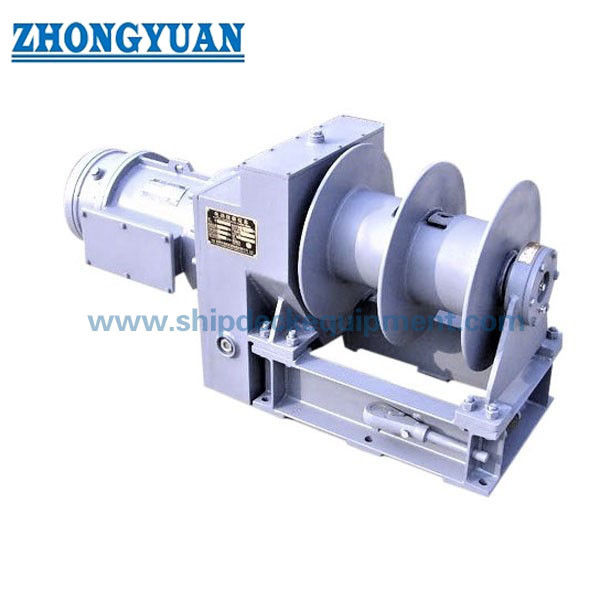

10 ～ 20 kN の電動宿泊用はしごウインチは、乗船手配中に宿泊用はしごを降ろしたり、引き上げたり、固定したりするために使用される船の甲板機械アイテムです。電気駆動装置、ギアボックストランスミッション、ドラム、ワイヤーロープシステム、ブレーキ/保持装置、手動バックアップドライブ、およびローカル制御装置が配置されています。ウインチの選定は、はしごの種類、ドラム荷重、支持荷重、ワイヤロープ容量、取付位置、電源、制御配置、船舶の乗船配置図と併せてご確認ください。

提供された製品名には「パイロット ラダー ウィンチ」が使用されていますが、標準チェックでは、ISO 7364:2016 は適応ラダー ウィンチに関するタイトルである一方、パイロット ラダー ウィンチ リールは ISO 24136:2021 で個別にカバーされていることが示されています。したがって、このページではこの製品を ISO 7364 電動収容はしごウインチとして位置づけます。実際のプロジェクトがパイロットはしごウインチ リールに関するものである場合、最終見積もりの​​前に、ISO 24136、SOLAS V/23、IMO パイロット移送要件、および船舶の承認されたパイロット移送手配を確認する必要があります。

簡単な仕様

• 製品タイプ: 電動適応ラダーウインチ → 制御されたはしごの降ろし、巻き上げ、保持、および積み込み用のデッキ機械。

• 標準ベース: ISO 7364:2016 → 公式 ISO 範囲は宿泊施設用はしごウィンチです。パイロットはしごウインチのリールは ISO 24136:2021 に基づいてチェックする必要があります。

• 公称ドラム荷重: 10 / 16 / 20 kN → 選択は、はしごの重量、ロープのリービング、ドラム荷重、および承認された船舶の配置に従って行う必要があります。

• 支持荷重: 30 / 48 / 60 kN → 提供された選択データとして使用され、人員用の吊り上げ SWL として書き換えられるべきではありません。

• 巻き上げ速度: 提供されたモデルデータによると 8.09 ～ 20.7 m/min → 最終速度は搭乗操作と安全制御要件に一致する必要があります。

• ワイヤロープ: 付属の 6×37-13.0-170-1 → 正確なロープ規格、引張等級、亜鉛メッキ、および認証範囲を確認する必要があります。

• ワイヤ容量: 37 / 50 / 95 m → はしごの移動、ドラム層の制御、および利用可能な船側の高さにとって重要です。

• 駆動とバックアップ: 手動操作付き電気モーター駆動 → 手動駆動はプロジェクトの取り決めに応じて緊急時または停電復旧に使用されます。

• 工場テスト：無負荷走行テスト、ドラム負荷テスト、静的保持テストは、注文範囲と検査要件に応じて手配できます。

• 表面処理: Sa 2.5 ブラスト + エポキシコーティング (参考) → 最終コーティングシステムは容器の仕様または顧客の要求に従います。

主な技術パラメータ

選定・お問い合わせガイド

ステップ 1:プロジェクトに ISO 7364 対応ラダー ウィンチまたはパイロット ラダー ウィンチ リールが必要かどうかを確認します。 ISO 7364 と ISO 24136 は異なる機器をカバーしているため、この点を最初に明確にする必要があります。

ステップ 2:公称モデル: 宿泊施設のはしごの重量、ロープのリービング、移動高さ、収納位置、および承認された搭乗配置に応じて、10 kN、16 kN、または 20 kN を確認します。

ステップ 3:シングルドラムまたはダブルドラムの配置、ワイヤロープの容量、巻線層の要件、ドラムの方向、該当する場合は左側/右側のレイアウトを確認します。

ステップ 4:駆動と制御を確認します: 電気モーターの仕様、電源、ローカル制御ステーション、緊急停止、手動バックアップ アクセス、およびリモート制御要件。

ステップ5:安全性と検査範囲を確認します：ブレーキ/保持装置、静的保持試験、無負荷走行試験、ドラム負荷試験、材料証明書、クラス立会い、合格基準。

ステップ6:ラダー図面、ウインチ基礎図面、デッキ配置、設置可能スペース、数量、証明書の要件、納品先、および所要納期を提供します。

構造

電動モーター |ギアボックス トランスミッション システム |シングルドラムまたはダブルドラム |ワイヤロープとロープ端末 |ブレーキ・保持装置 |手動バックアップドライブ |ローカル制御局 |デッキ基礎と基礎フレーム |保護カバーまたはガード (指定されている場合)

搭乗設備、ドライブ、安全性の利点

• 電気駆動装置は、ドラムの回転を制御して収容梯子を降ろしたり元に戻したりする一方で、ドラムの負荷と動作速度に合わせてギアボックス比が選択されます。

• 手動バックアップドライブは電力が利用できない場合でも復旧操作を可能にしますが、そのアクセス、操作クリアランス、およびハンドルの配置は船舶配置図で確認する必要があります。

• ブレーキまたは保持装置は重要な安全部品です。生産前に保持能力、静的試験荷重、解放方法、検査範囲を確認してください。

• ワイヤロープの容量と巻き層は、安全な移動と収納に影響します。過度のロープの重ね合わせや不適切なロープのリードは、不均一な巻き取り、ロープの損傷、または操作の信頼性の低下を引き起こす可能性があります。

• ISO 7364 適応はしごウィンチの場合、この装置ははしごの取り扱いと保持を目的としています。汎用の昇降ウインチや人員吊り上げ装置として販売すべきではありません。

• パイロット移送配置で使用する場合、ウインチのリール位置が安全なアクセスを妨げてはならず、実際の配置は承認されたパイロット移送配置および該当する旗/クラス要件に従う必要があります。

・無負荷走行試験、ドラム負荷試験、静的保持試験、等級検査は受注範囲に応じて手配可能ですが、試験値と合否基準は見積り前に合意する必要があります。

カスタム属性

• 規格: ISO 7364:2016 → 船舶の宿泊施設用はしごウィンチに適用されます。プロジェクトがパイロット ラダー ウインチ リールに関するものである場合は、ISO 24136 を確認してください。

・呼び型式：10 / 16 / 20 kN → ドラム荷重、支持荷重、はしごの配置、ワイヤロープの耐荷重により選定します。

• ドラムタイプ: シングルドラムまたはダブルドラム → はしごタイプと船の乗り方に従います。

●巻上速度：供給データより8.09～20.7m/min →ご注文前に必要な動作速度と制御方法をご確認ください。

• ワイヤーロープ: 6×37-13.0-170-1 → 付属のロープ仕様。最終的なロープのグレード、仕上げ、証明書、安全率を確認する必要があります。

• 駆動タイプ: 電気モーター駆動 → モーター出力、電圧、周波数、絶縁クラス、および海洋電気要件を確認する必要があります。

• 手動バックアップ: 構成に応じて利用可能 → 電気ドライブが利用できない場合の回復操作に使用されます。

• 制御: 供給されたローカル制御 → リモート制御、リミットスイッチ、緊急停止、またはインターロック要件を必要に応じて記載する必要があります。

• 表面処理: Sa 2.5 ブラスト + エポキシ コーティング → 最終コーティング、色、腐食保護は容器の仕様に従います。

• 証明書要件: 注文範囲に応じて入手可能 → クラス証明書、メーカー証明書、材料証明書、および立会報告書を生産前に確認する必要があります。

仕組み

オペレーターがローカル制御を起動 → 電気モーターがギアボックスとドラムを駆動 → ワイヤーロープが繰り出されたり巻き込まれ、宿泊用はしごを降ろしたり回復したり → ブレーキ/保持装置が停止時または収納状態のドラムを固定 → 承認された操作手順に従って手動バックアップを緊急復旧に使用可能

アプリケーション

宿泊施設のはしご取扱い |乗船手配 |貨物船 |タンカー |ばら積み貨物船 |コンテナ船 |乗客のアクセス手配 |甲板機械の新設および改修プロジェクト

認定と利点

証明書は、プロジェクト要件、検査範囲、材料トレーサビリティ、試験要件、およびクラス協会の承認手順に従って手配できます。

認証: CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカーテスト証明書。

絵と写真

よくある質問

Q1: ISO 7364 はパイロットラダーウインチの規格ですか?

A1: いいえ。ISO 7364:2016 は、宿泊施設用はしごウィンチの ISO 規格です。プロジェクトがパイロットはしごウインチ リールに関するものである場合、最終的な技術確認の前に、ISO 24136:2021 および該当するパイロット移送配置要件を確認する必要があります。

Q2: このウインチは人を持ち上げるのに使用できますか?

A2: 人を持ち上げるウインチとして説明されるべきではありません。ウインチは宿泊用のはしごの取り扱いと保持に使用されます。人員移送の安全性は、完全に承認されたはしごの配置、アクセスプラットフォーム、固定ポイント、操作手順、およびクラス/旗の承認に依存します。

Q3: 見積前に必要な情報は何ですか?

A3：規格基準、公称型式、はしご図、ドラムタイプ、ワイヤロープ容量、電源、制御方式、設置基礎、手動バックアップ配置、試験要件、認証範囲、数量、納入先、納期を確認します。
