10～20kN 船舶用パイロットラダーウインチ ISO 7364 電動駆動 | 船 deck パイロットラダーハンドリング装置
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipment |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 標準：: | ISO 7364:2016 | タイプ：: | 電動シングル/ダブルドラム、手動バックアップ |
|---|---|---|---|
| 工場試験:: | 負荷なしの走行試験,ドラム負荷試験,1,5の保持負荷下での静的試験 | 作業負荷:: | 10KN、16KN、20KN |
| 速度 (m/min):: | 8～12m/分 | ワイヤーロープ: | 直径13(mm); |
| 材料：: | 軽鋼 | コントロール：: | ローカルコントロール |
| 分類証明書:: | CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカー試験証明書 | ||
| ハイライト: | 試験梯子のウィンチiso7364,電動機の運転された試験梯子のウィンチ,20kn試験梯子のウィンチ |
||
製品の説明
10~20kN マリンパイロットの梯子ウィンチ ISO 7364 電動駆動
製品概要
ISO 7364 電気モーター駆動の船舶パイロット梯子リッチは,船甲板のパイロット梯子処理および保管作業のために設計されています.
ISO 7364 に準拠する:2016海洋環境での安全で信頼性の高いパフォーマンスを保証します
このリッチは,手動バックアップの電気駆動,コンパクトな構造,安全な梯子の展開と復旧のための安定した操作を備えています.
速やかな仕様
• 標準:ISO 7364:2016
• 作業負荷: 10kN 16kN 20kN
• ドラムタイプ:シングルドラム
• 上げ速度: 820 m/min
ワイヤロープ: 6×37-13.0-170-1
ワイヤ容量:最大95m
• 駆動タイプ:電動 (手動バックアップ)
• 制御: 地元制御
• 材料:炭素鋼
表面処理:Sa2.5 + エポキシコーティング
• 作業温度: -40°C から +50°C
主な技術パラメータ
| モデル | 10KN | 16KN | 20KN |
| ドラム負荷 (KN) | 10 | 16 | 20 |
| サポート負荷 (KN) | 30 | 48 | 60 |
| 上げ速度 (m/min) | 8.09/10 | 9.85/11.64 | 15.3/207 |
| ドラム上でのワイヤー層の巻き込み | 3 | 3 | 4 |
| ワイヤ容量 (m) | 37 | 50 | 95 |
| ワイヤロープの大きさ | 6*37-13.0-170-1 | 6*37-13.0-170-1 | 6*37-13.0-170-1 |
| 電動トランスミッション比 | 75.43 | 69.48 | 51.19 |
| マニュアルトランスミッション比 | 30.73 | 30.73 | 31.5 |
| 総効率性 | 0.83 | 0.858 | 0.85 |
ウィンチ選択ガイド
ステップ1 作業負荷: 10kN 16kN 20kN
ステップ2 太鼓の種類 単太鼓 双太鼓
ステップ3 上げ速度: 812m/min 1220m/min
ステップ4 ワイヤロープ: 6×37 スチールワイヤロープ
ステップ 5 ドライブタイプ: 電気,手動バックアップ
ステップ6 制御:地方制御
構造と構成要素
構造と部品 電気モーター ギアボックストランスミッションシステム シングル/ダブルドラム ワイヤロープシステム ブレーキシステム 手動駆動システム コントロールパネル ベースフレーム
カスタム属性
作業負荷: 10 / 16 / 20 kN
ドラムタイプ: シングル / ダブル
速度: 820m/min
駆動タイプ:電動
コントロール:局所
ワイヤロープ: 6×37
設置:デッキに設置
カスタム設定とアンケートガイド
作業負荷 鼓の種類 上げ速度 ワイヤロープの仕様 ワイヤロープ容量 設置要件
モデル選択とオートメントのために上記のデータを送信
働き方
電動モーターはギアボックスを介してドラムを動かし,パイロットの梯子を操作するためにワイヤロープを巻き込みまたは解放します.
手動駆動は停電時に動作を保証します.
申請
アプリケーション:パイロット梯子の操作 船舶デッキ操作 貨物船 離岸船 港湾操作
認定 と 利点
認証: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
利点:ISO 7364対応 安定した電動駆動 コンパクトなデザイン 手動バックアップ 簡単にメンテナンス
図解と写真
• 一般的な配列図
• 構造図
• 装置 の 配置

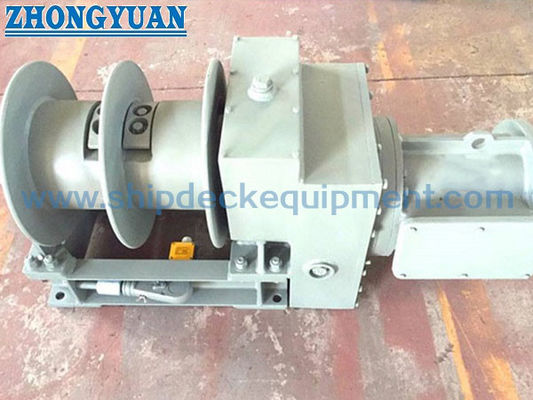

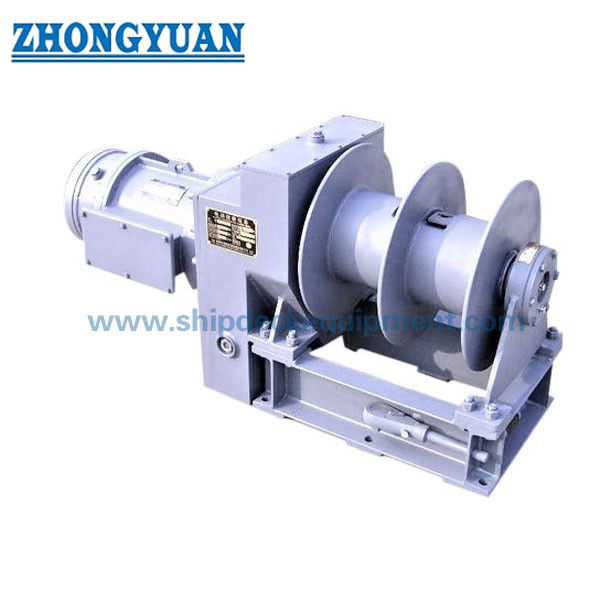

• 製品写真
注文情報
MOQ: 1 ユニット
納期: プロジェクトによって異なります
支払い:T/T,L/C
よくある質問
Q1: ISO に準拠していますか? A: はい,ISO 7364:2016.
Q2:バックアップ操作?A:マニュアルドライブが可能です.
Q3:ドラムのオプション?A:シングルとダブルドラム.
