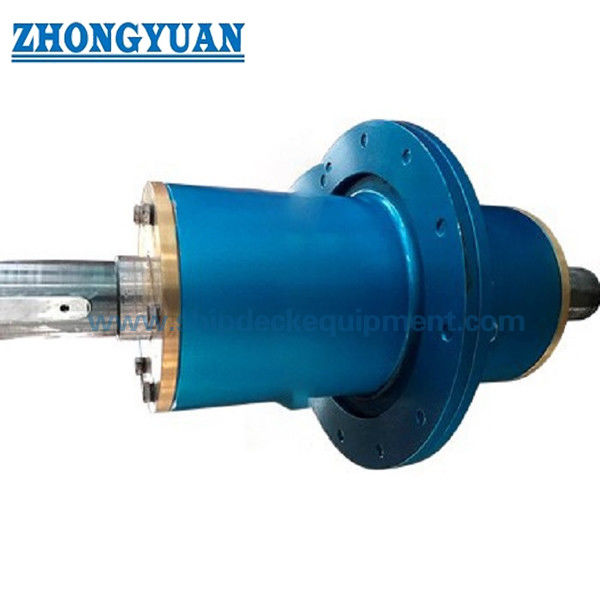

船の推進システムを連動させる海洋シャフトの隔壁

船の推進システムを連動させる海洋シャフトの隔壁

商品の詳細:

起源の場所: 中国
ブランド名: Zhongyuan
証明: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
モデル番号: 標準的で、カスタマイズされる

お支払配送条件:

最小注文数量: 1
価格: As per quotation
パッケージの詳細: パレットまたはカスタマイズされる
受渡し時間: 提供によって
支払条件: TT、L/C、等。
供給の能力: 顧客の必要性を満たしなさい
ベストプライス 連絡先

詳細情報
シャフトのサイズ: Dia.直径25 to 150mm 25〜150mm 材料: 鋳鉄、ホワイトメタル、ブロンズ、銅
分類証明書: CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RS、RINA、等。
ハイライト:

ABS船の推進システム

,

海洋シャフトの隔壁の伝動装置

,

装置を連動させる隔壁

製品の説明

船の推進システムを連動させる海洋シャフトの隔壁



記述:

プロダクトはポンプ室と機関室の間で連動になる隔壁に適当である（シャフトの速度のために以上3,000 r/min）。それは原油、石油製品および液体の化学薬品を運ぶ船で主に使用される

冷却に従ってドライブのモードは次の2つの部門に分けられる:a） Water-coolingのタイプS、b）空冷のタイプK



主要な技術仕様:

  1. シャフトのサイズ:Dia. 25に150mm
  2. 材料:鋳鉄、ホワイト メタル、青銅、銅
  3. 分類証明書:CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RS、RINA、等。

タイプS

1. このタイプは軸受、回転シャフトの唇のゴム製 シール、等を少なくとも1組の薄暗くすることから成っている。

2. ドライブの冷却および潤滑油キャビティは感じる温度の表示が装備され装置およびオイル レベルの徴候の器械を監視する。

3. ドライブはライン付属品および通気性の排出のプラグの霞が装備されているべきである

4. ドライブはポンプ コンパートメント側面のシャフトに温度が65'をC超過する場合取付けられ、警報を誘発するべきである温度検出器の設置インターフェイスが装備される。

5. オイルのラベル インターフェイスはJB/T 7942に。1つの条件従うべきである。

6. 冷水の吸入圧0.5 MPa。

6. ハウジングは鉄骨構造でしたりまたは鋼鉄部品を投げた。

8. 軸線の終わりは伸縮性があるカップリングとして少なくとも1つの端があるべきである。



タイプK

1つに装置空冷の部屋があり、排気穴が装備されているために。

2つは装置李ベースのグリースと密封される滑り軸受を使用するべきである。

3つは伸縮性があるカップリングとしてシャフトの端少なくとも1つの端があるべきである。

4つは警報を誘発するべきである温度検出器のための設置インターフェイスが付いているポンプ コンパートメントの側面に軸受けにドライブ温度が657を超過する場合取付けられる。

5つはハウジング鉄骨構造でしたりまたは鋼鉄部品を投げる。



主要な技術的な変数:



Sのタイプ

シャフトDia。
D		 D D1 D2 L L1 L2 冷水
流れ		 重量
mm mm mm mm mm mm mm （m3/h） kg
30 420 340 219 580 240 58 1 73
40 420 340 219 640 270 82 1 80
50 42 0 340 219 680 290 82 1 92
60 420 340 24 5 720 310 105 1 98
70 420 340 245 760 340 105 1 110
80 420 340 245 800 350 130 1.5 132
90 420 340 245 880 370 130 1.5 168
100 540 440 273 930 440 165 1.5 190




Kのタイプ

シャフトDia。
D		 D D1 L L1 L2 L3 重量
mm mm mm mm mm mm mm kg
25 320 250 450 222 240 70 38
30 360 270 450 222 240 70 42
40 380 210 450 222 240 80 55
45 400 290 500 247 240 80 60
50 420 310 550 280 280 90 63
60 440 330 600 305 280 110 75
70 460 350 650 320 280 110 87
80 480 370 700 353 300 140 112
90 500 390 750 378 300 140 125
100 520 410 800 403 340 170 150
110 550 410 850 428 340 170 162
120 580 460 900 453 380 200 180
130 600 460 950 478 380 200 192
140 620 500 1000 503 420 230 210
150 640 500 1050 528 420 230 222

タイプ 適当なシャフトの速度 働く温度 適当なシャフトの直径
（r/min） ℃ mm
S ≤3000 0~+65 30~100
K ≤1000 - 25~150


船の推進システムを連動させる海洋シャフトの隔壁 0

タイプSを連動させる海洋シャフトの隔壁のデッサン



船の推進システムを連動させる海洋シャフトの隔壁 1

タイプKの船の推進システムを連動させる海洋シャフトの隔壁のデッサン
