詳細情報 |
|||
| シャフトのサイズ: | Dia.直径120 to 740mm 120〜740mm | 材料: | 鋳鉄、ホワイトメタル、ブロンズ、銅 |
|---|---|---|---|
| システム圧力: | 0.6Mpa以上 | 分類証明書: | CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RS、RINA、等。 |
| ハイライト: | 120mmの中間軸受,海洋の中間軸受120mm,0.6Mpa中間忍耐の120mm |
||
製品の説明

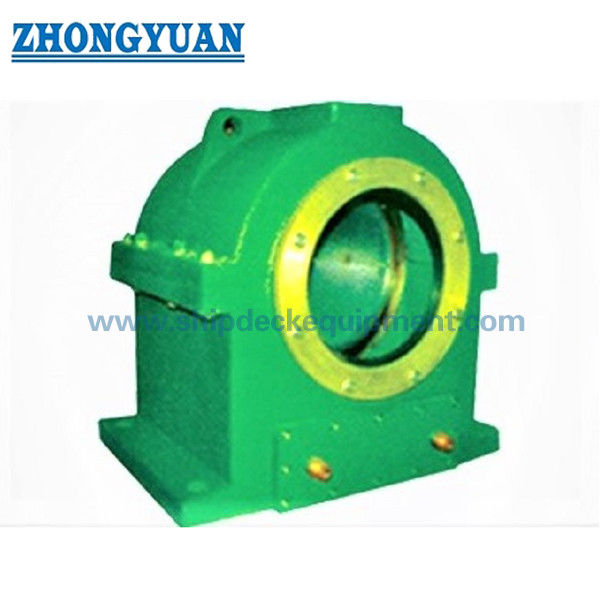

海洋の中間軸受の船の推進システム
記述
この種類の中間軸受けは船シャフトの比率圧力のために適当正常な指定の比率圧力（0.6MPa）および必要性より上で大きい適したこのタイプの大きい比率圧力中間軸受けの選択ができるように軸系アライメントを調節するである。私達は異なった種類の船の中間軸受けを供給する
主要な技術仕様
- シャフトのサイズ:Dia. 120に740mm
- 材料:鋳鉄、ホワイト メタル、青銅、銅
- システム圧力:0.6Mpaより多く
- 分類証明書:CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RS、RINA、等。
| D | ボルト | b 1 | b2 | b3 | b4 | c | h1 | h2 | h3 | L1 | L2 | L3 | L4 |
| 120-160 | 4 x M20 | 320 | 310 | 270 | 160 | 86 | 185 | 360 | 32 | 306 | 320 | 155 | 115 |
| 161- 200 | 4 x M20 | 380 | 370 | 320 | 190 | 106 | 220 | 420 | 32 | 330 | 350 | 170 | 130 |
| 201- 240 | 4 x M24 | 450 | 440 | 380 | 230 | 126 | 270 | 500 | 35 | 354 | 390 | 185 | 145 |
| 241-280 | 4x M30 | 514 | 506 | 430 | 260 | 150 | 300 | 560 | 38 | 406 | 450 | 205 | 175 |
| 281- 330 | 4 x M30 | 604 | 596 | 520 | 320 | 170 | 340 | 645 | 43 | 436 | 480 | 220 | 190 |
| 331- 390 | 4 x M36 | 684 | 664 | 580 | 360 | 200 | 380 | 730 | 48 | 480 | 540 | 245 | 215 |
| 391- 450 | 4 x M36 | 770 | 760 | 670 | 440 | 230 | 425 | 820 | 93 | 535 | 585 | 270 | 235 |
| 451- 510 | 4 X M42 | 860 | 860 | 760 | 480 | 280 | 480 | 920 | 108 | 620 | 700 | 320 | 280 |
| 511 - 570 | 4 X M42 | 960 | 910 | 810 | 510 | 290 | 530 | 1020 | 120 | 670 | 740 | 340 | 300 |
| 571 - 650 | 4 x M48 | 1080 | 1030 | 910 | 570 | 330 | 610 | 1150 | 147 | 770 | 850 | 385 | 345 |
| 651- 740 | 4 x M48 | 1190 | 1170 | 1020 | 660 | 380 | 720 | 1330 | 177 | 840 | 930 | 425 | 375 |
中間軸受の船の推進システムのデッサン
