詳細情報 |
|||
| シャフトのサイズ: | Dia.直径70 to 250mm 70〜250mm | 材料: | 鋳鉄、ホワイトメタル、ブロンズ、銅 |
|---|---|---|---|
| 分類証明書: | CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RS、RINA、等。 | ||
| ハイライト: | 250mmのボート シャフトの詰まる箱,ABSボート シャフトの詰まる箱,緑の海洋の詰まる箱 |
||
製品の説明

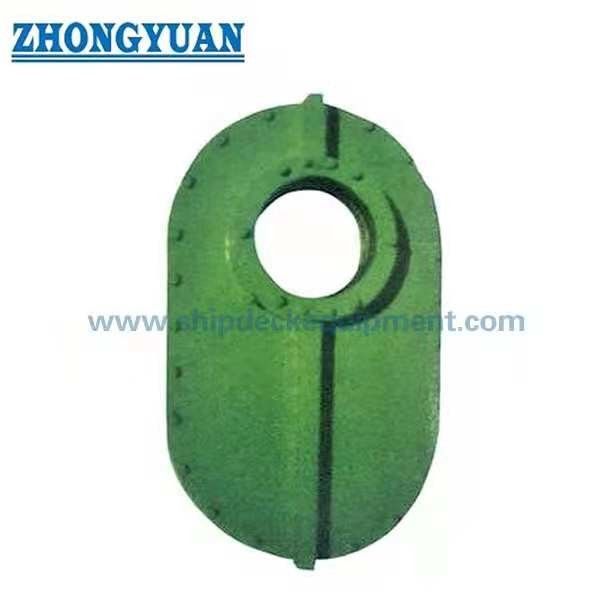

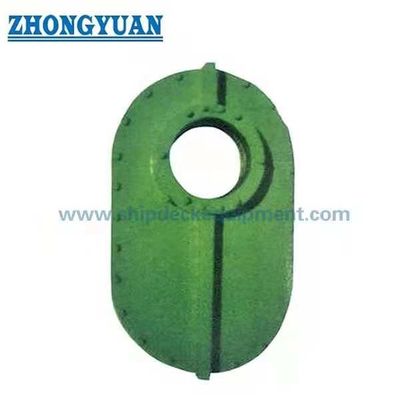

中間シャフトの船の推進システムのための船シャフトの詰まる箱
記述:
この詰まる箱は中間シャフトのために水密またはoiltightの隔壁を通るとき使用される。それはシャフトの重量を支え、境界間の密封機能を提供する。
主要な技術仕様:
- シャフトのサイズ:Dia. 70に250mm
- 材料:鋳鉄、ホワイト メタル、青銅、銅
- 分類証明書:CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RS、RINA、等。
| シャフトD | D1 | B X H | B1xH1 | L | L1 | L2 | L3 | L4 | n X d1 | n X d2 | n X d3 | δ | オイル コップ 容積 |
重量 |
| （mm） | （mm） | （mm） | （mm） | （mm） | （mm） | （mm） | （mm） | （mm） | （mm） | （mm） | （mm） | （mm） | （cm3） | （kg） |
| 70 | 72 | 220 x360 | 280 x420 | 120 | 15 | 13 x 13 | 15 | 30 | 14 x 13 | 5 x 11 | 4 x 11 | 16 | 18 | 25 |
| 80 | 82 | 240 x400 | 300 x400 | 120 | 15 | 13 x 13 | 15 | 30 | 14 x 13 | 5 x 11 | 4 x 11 | 16 | 18 | 27 |
| 90 | 92 | 260 x430 | 320 x490 | 120 | 15 | 13 x 13 | 15 | 30 | 14 x 13 | 5 x 11 | 4 x 11 | 16 | 18 | 30 |
| 100 | 102 | 290 x490 | 360 x580 | 120 | 15 | 13 x 13 | 15 | 30 | 14 x 13 | 5 x 11 | 4 x 11 | 16 | 18 | 48 |
| 110 | 112 | 310 x520 | 380 x590 | J50 | 25 | 16 x 16 | 20 | 40 | 14 x 15 | 6 x 13 | 4 x 13 | 20 | 25 | 53 |
| 120 | 122 | 350 x590 | 420 x660 | 150 | 25 | 16 x 16 | 20 | 40 | 14 x 15 | 6 x 13 | 4 x 13 | 20 | 25 | 60 |
| 140 | 143 | 390 x650 | 460 x720 | 150 | 25 | 16 x 16 | 20 | 40 | 16 x 15 | 6 x 13 | 4 x 13 | 20 | 25 | 70 |
| 150 | 153 | 400 x670 | 470 x740 | 150 | 25 | 16 x 16 | 20 | 40 | 16 x 15 | 6 x l3 | 4 x 13 | 20 | 25 | 80 |
| 160 | 163 | 420 x7l0 | 500 x790 | 190 | 35 | 19 X （9 | 25 | 50 | 16 x 17 | 7 x 15 | 6 x 15 | 20 | 50 | 85 |
| 180 | 183 | 450 x770 | 530 x850 | 190 | 35 | 19 x 19 | 25 | 50 | 16 x 17 | 7 x 15 | 6 x 15 | 20 | 50 | ll8 |
| 200 | 203 | 480 x820 | 560 x900 | 190 | 35 | } 9 x 19 | 25 | 50 | 16 x 17 | 7 x 15 | 6 x 15 | 20 | 50 | 123 |
| 220 | 224 | 510 x870 | 590 x950 | 190 | 35 | 19 x 19 | 25 | 50 | 16 x 17 | 7 x 15 | 6 x 15 | 22 | 50 | 132 |
| 250 | 254 | 550 x930 | 630 x1010 | 190 | 35 | 19 x 19 | 25 | 50 | 16 x 17 | 7 x 15 | 6 x 17 | 22 | 50 | 140 |
中間シャフトの船の推進システムのための船シャフトの詰まる箱のデッサン
