フレームドックと海上ターミナル用ゴムフェンダー
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| タイプ: | GD | 該当する: | フレーム端子 |
|---|---|---|---|
| 証明: | CCS, BV, ABS and SGS | ||
| ハイライト: | CCS GDのタイプ ゴム製 フェンダー,GDのタイプ ゴム製 フェンダー,ドックのためのGDのゴム製 フェンダー |
||
製品の説明

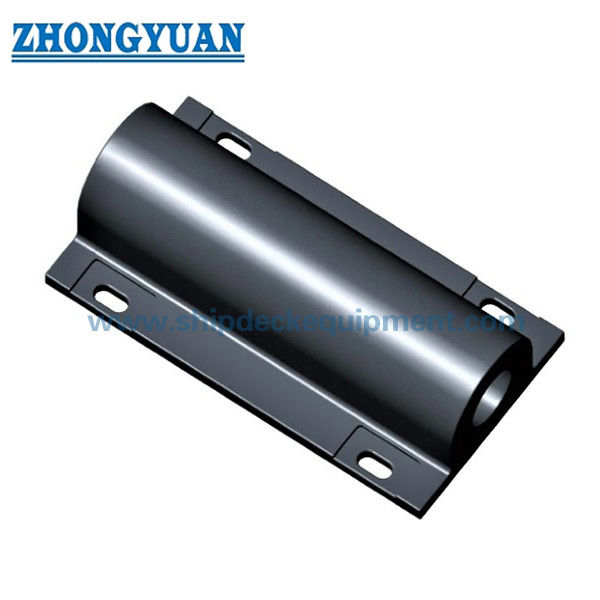

フレームドックおよび海洋ターミナル用のGD /ウィングタイプゴムフェンダー
製品概要
フレームドックおよび海洋ターミナル用のGD /ウィングタイプゴムフェンダーは、2つの公称断面高さ（280mmおよび300mm）で供給される固定ソリッドラバープロファイルフェンダーであり、カタログ長は1,000mmから2,500mmです。このプロファイルは、比較的広い取り付けフットプリントと繰り返し可能な直接固定配置が必要なフレームドックおよびバースサイド用途を対象としています。
提供される性能表は、設計圧縮率50％での反力とエネルギー吸収を示しています。各断面高さについて、反力とエネルギーはカタログ長に比例して増加するため、利用可能なバーススペースと必要なフェンダー容量を照合するための簡単な基準となります。
クイック仕様
- 製品タイプ：GD /ウィングプロファイルソリッドラバーフェンダー
- 公称断面高さ：280mm | 300mm
- カタログ単位長：1,000 | 1,500 | 2,000 | 2,500 mm
- 公表性能ポイント：設計圧縮率50％
- 反力範囲：供給シリーズ全体で371～1,102.5 kN
- エネルギー吸収範囲：供給シリーズ全体で14～44 kJ
- カタログ性能許容差：±10％
構造と構成
ウィングプロファイルゴムボディ | 幅広の背面 | 長さに沿った複数の固定位置 | フレームドック/バース支持構造への直接取り付け | H280およびH300断面ファミリーで供給。
主な技術パラメータ
供給シリーズ – 主要寸法
|
タイプ |
H |
B |
b |
L |
Q |
P |
S |
h |
T |
t |
n |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GD280 × 1000 | 280 | 540 (600) | 430 (490) | 1000 | 150 | 700 | 165 / 170 | 120 | 82 / 90 | 41 / 45 | 1 |
| GD280 × 1500 | 280 | 540 (600) | 430 (490) | 1500 | 150 | 600 | 165 / 190 | 120 | 82 / 90 | 41 / 45 | 2 |
| GD280 × 2000 | 280 | 540 | 430 | 2000 | 145 | 570 | 165 | 120 | 82 | 41 | 3 |
| GD280 × 2500 | 280 | 540 | 430 | 2500 | 150 | 550 | 165 | 120 | 82 | 41 | 4 |
| GD300 × 1000 | 300 | 600 | 490 | 1000 | 150 | 700 | 165 | 120 | 90 | 45 | 1 |
| GD300 × 1500 | 300 | 600 | 490 | 1500 | 150 | 600 | 165 | 120 | 90 | 45 | 2 |
| GD300 × 2000 | 300 | 600 | 490 | 2000 | 145 | 570 | 165 | 120 | 90 | 45 | 3 |
| GD300 × 2500 | 300 | 600 | 490 | 2500 | 150 | 550 | 165 | 120 | 90 | 45 | 4 |
設計圧縮率50％での公表性能
|
タイプ |
設計圧縮率（％） |
反力（kN） |
エネルギー吸収（kJ） |
許容差 |
|---|---|---|---|---|
| GD280 × 1000 | 50 | 371 | 14 | ±10％ |
| GD280 × 1500 | 50 | 557 | 21 | ±10％ |
| GD280 × 2000 | 50 | 742 | 28 | ±10％ |
| GD280 × 2500 | 50 | 927.5 | 35 | ±10％ |
| GD300 × 1000 | 50 | 441 | 17.6 | ±10％ |
| GD300 × 1500 | 50 | 661.5 | 26.4 | ±10％ |
| GD300 × 2000 | 50 | 882 | 35.2 | ±10％ |
| GD300 × 2500 | 50 | 1102.5 | 44 | ±10％ |
選定・問い合わせガイド
ステップ1 – 必要な断面ファミリーを確認する：既存の図面、利用可能な奥行き、および性能目標に応じてGD280またはGD300を選択します。
ステップ2 – 公表されている50％の反力/エネルギー値を使用して、1,000mmから2,500mmまでの単位長を選択します。
ステップ3 – 初期GD280サイズの括弧内の代替値を示すソーステーブルで、正確な寸法バリアントを確認します。
ステップ4 – フレームドック/バース支持図面、固定穴配置、裏打ち構造、およびハードウェア選定のための腐食環境を提供します。
ステップ5 – 数量、検査/試験要件、文書、および納入先を確認します。
主なエンジニアリング上の利点
- 2つの標準化された断面高さと4つのカタログ長により、コンパクトな選定マトリックスを提供します。
- 公表されている50％の反力とエネルギー値は、各断面ファミリー内でフェンダー長に比例してスケールします。
- 幅広のウィングプロファイルは、フレームドックおよびバースサイド配置に安定した直接取り付けインターフェースを提供します。
- シンプルなワンピースゴム構造により、フロントパネルフェンダーシステムと比較してシステムコンポーネントの数が削減されます。
設置とシステムインターフェース
GD /ウィングフェンダーは、支持フレーム、ドック、またはバース構造に直接固定されます。最終的なボルト、ワッシャー、裏打ちプレート、端距離、および局所支持の詳細は、プロジェクトの荷重と支持材料から選択されます。供給されたGD280ソースに示されている代替寸法値は、固定ハードウェアスケジュールが発行される前に承認された図面にリンクする必要があります。
検査と文書
ベースライン品質管理には、目視検査、寸法検証、およびゴム物理特性試験が含まれます。定量化された反力/エネルギー吸収表が合意された製品仕様の一部である場合、プロジェクトITPにフルスケール圧縮試験を含めることで、定義された試験条件下での保証された性能を検証できます。
PIANCフェンダーガイドライン2024（MarCom WG211）は、フェンダーシステムの設計、製造、および試験原則の現在のエンジニアリング参照として使用されます。型式承認、製品認証、第三者立会い、およびクラス文書は、対応する範囲が合意および文書化されている場合にのみ記載されます。
用途
フレームドック | 海洋ターミナル | 岸壁保護 | 船側保護 | フロートドック | 交換用プロファイルフェンダー設置
図面と写真
よくある質問
Q1：50％の値とはどういう意味ですか？ — カタログの反力とエネルギー吸収値が記載されている、供給される設計圧縮ポイントです。
Q2：GD280とGD300はどのように比較すべきですか？ — 供給された性能表を使用して、利用可能な設置奥行き、選択された単位長、必要なエネルギー吸収、および許容される反力を比較します。
Q3：括弧内のGD280寸法は、2番目の標準グレードですか？ — ソースには代替寸法値が表示されていますが、それらの正確なバリアントマッピングは定義されていません。固定構成を発行する前に、承認された図面を使用してください。
