船舶・ドック用キーホール/オメガ型ゴムフェンダー
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| タイプ: | オー | 該当する: | 船首、船側、船尾、乾ドック、浮きドック、岸壁側 |
|---|---|---|---|
| 証明: | CCS, BV, ABS and SGS | ||
| ハイライト: | 乾ドックの海洋のゴム製 フェンダー,shipsideの海洋のゴム製 フェンダー,ボートのドックのためのCCSのゴム製 バンパー |
||
製品の説明

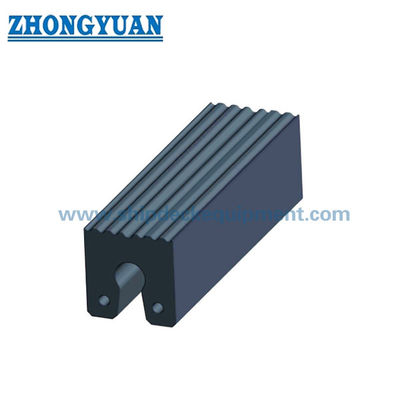

船舶・岸壁用キーホール/オメガ型ゴムフェンダー
製品概要
キーホール/オメガ型ゴムフェンダーは、船舶の船首、船側、船尾の保護、およびドライドック、浮きドック、岸壁への設置に使用されるソリッドラバープロファイルです。供給されるΩシリーズの図面は、キーホールスタイルの中心開口部と取り付け形状を使用しているため、ページでは供給されるオメガの名称と国際的に認識されているキーホールの検索用語を組み合わせています。
供給されるシリーズには、250 x 250 mm と 300 x 300 mm の2つの公称断面積が含まれています。ソースには寸法データは提供されていますが、検証済みの数値反力/エネルギー吸収テーブルは提供されていません。そのため、性能値は作成されたり、外国のキーホールモデル範囲からコピーされたりしていません。
クイックスペック
- 製品タイプ: キーホールスタイル/オメガソリッドラバープロファイルフェンダー
- 供給される公称サイズ: 250 x 250 mm | 300 x 300 mm
- 供給されるB1寸法: 150 mm | 184 mm
- 供給される固定穴径d: 25 mm | 30 mm
- 供給されるh寸法: 50 mm | 60 mm
- 用途: 船首、船側、船尾、ドライドック、浮きドック、岸壁
- 性能公開状況: 寸法シリーズ確認済み; 数値反力/エネルギーテーブルは提供されていません
構造と構成
一体型ソリッドラバーキーホール/オメガプロファイル | 中央キーホールスタイルの開口部/スロット | ベースに2つの取り付けゾーン | 図面/プロジェクト要件に応じたオプションの溝付き接触面。
国際的なタグボートフェンダーカタログでは、密接に関連する船首/船尾プロファイルファミリーに一般的な用語「キーホールフェンダー」を使用しています。その国際的な命名は検索意図のみに使用され、外国のモデルコード、固定サイズ、および性能値は中原製品データとして採用されていません。
主な技術パラメータ
|
供給タイプ |
B (mm) |
B1 (mm) |
H (mm) |
d (mm) |
h (mm) |
|---|---|---|---|---|---|
| オメガ 250 | 250 | 150 | 250 | 25 | 50 |
| オメガ 300 | 300 | 184 | 300 | 30 | 60 |
|
タイプ |
推奨最大単位長 (mm) |
固定ピン |
フラットバー参照 (mm) |
最小曲げ半径 (mm) |
|---|---|---|---|---|
| オメガ 250 | 約 2,000 | Ø30 | 約 125 x 20 | 約 600 |
| オメガ 300 | 約 1,750～2,000 | Ø30 | 約 150 x 20 | 約 800 |
選定・お問い合わせガイド
ステップ1 – 設置場所を確認: 船舶の船首/船尾、船側、ドライドック、浮きドックまたは岸壁。
ステップ2 – 利用可能な設置スペースと既存の交換ジオメトリから、250 mm または 300 mm の公称プロファイルを選択します。
ステップ3 – 総長、固定穴間隔、ピン/ボルト配置、支持構造、および溝付きまたは滑らかな接触面が必要かどうかを確認します。
ステップ4 – 定量的な性能が必要な場合は、設計接触荷重/エネルギーの基準を提供し、必要な計算または試験検証を指定します。
ステップ5 – 数量、検査/文書範囲、および配送先を確認します。
主なエンジニアリング上の利点
- キーホールスタイルのセンタージオメトリは、定義された固定ゾーンを備えたコンパクトな船舶/ドック設置用プロファイルを提供します。
- 供給される2つの公称断面は、限られた設置深さでの交換および新造船の配置をサポートします。
- プロファイルは、長い連続ゴム接触ストリップが必要な船首、船側、または船尾の保護レイアウトで使用できます。
- 国際的なキーホール用語は、他のサプライヤーのモデルシステムをコピーすることなく、検索の明確さを向上させます。
設置とシステムインターフェース
フェンダーは、プロファイルの固定ゾーンを通して船舶またはドックの支持構造に取り付けられます。V4は、予備選定のために上記に示された推奨ピン/フラットバー/曲げ半径参照を採用します。最終的な支持間隔、ファスナーの詳細、および総単位長は、承認された製品および設置図面と一致する必要があります。
検査と文書
ベースライン品質管理には、目視検査、寸法検証、ゴム物理特性試験が含まれます。供給される製品材料が信頼できる表形式の性能基準を提供しない場合、数値反力/エネルギー吸収の主張は追加されません。
現在のフェンダーシステムエンジニアリングガイダンスは、プロジェクト設計および試験ロジックに使用されますが、型式承認、製品認証、第三者立会い、および船級文書は、対応する範囲が合意され文書化された場合にのみ記載されます。
用途
船首 | 船側 | 船尾 | タグボート/作業船保護 | ドライドック | 浮きドック | 岸壁保護 | 交換用プロファイルフェンダー
図面と写真
よくある質問
Q1: オメガタイプは、すべての国際的なキーホールフェンダーと同じですか？ — 供給される断面はキーホールスタイルなので、一般的な検索用語は関連しますが、寸法と固定詳細はメーカーやプロジェクトによって異なります。
Q2: キーホール/オメガの値のうち、固定製品寸法と設置参照値は何ですか？ — Ω250 / Ω300 の B、B1、H、d、および h の値は、供給される製品データから取得されます。V4 は、承認された注文図面に従って、推奨最大長、固定ピン、フラットバー、および最小曲げ半径の参照を別途採用して設置選定を行います。
Q3: プロファイルを船首周りに曲げることができますか？ — 曲げ設置は可能かもしれませんが、最小半径、中間支持、および固定配置は、選択された断面と長さについて確認する必要があります。
