D 船舶や海上ターミナル用ゴムフェンダー
製品概要

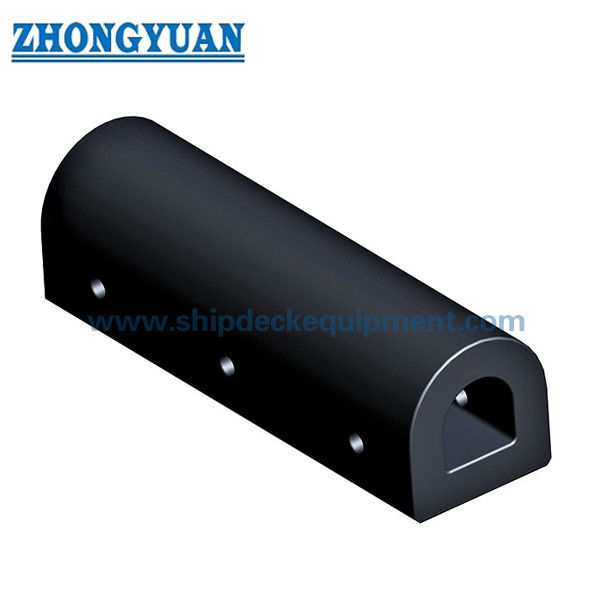

D型ゴムフェンダー (D Type Rubber Fender for Ships and Marine Terminals) は,船舶側,フレームドック,堤防の保護のためのコンパクトな固形ゴムプロファイルフェンダーである.ファミリーはDDとDCプロファイルバリエーションを含む.DD配置は,D形の内部開口を持つD形の外部プロフィールを使用しますDCの配置では,円形の中央穴を持つD型の外形プロフィールを使用している.
供給された寸法範囲は,約125mmから500mmの名目切断をカバーし,カタログ参照長さ1000mmとプロジェクト特有の長さの長さが合意により利用可能である.供給されたDC性能シリーズは,DC150からDC500までの設計圧縮で40%の反応力とエネルギー吸収を提供します..
速やかな仕様
- 製品ファミリー:D型固形ゴムフェンダー
- 主な構成 DDタイプDCタイプ DO-B特殊プロファイル変種
- カタログの基準高さ/幅範囲:DD/DCプロファイルの場合は約125~500mm
- DC公開性能ポイント: 40% 設計圧縮
- DC公開反応範囲: 1000 mm の基準長あたり 82 〜 273 kN
- DC 公開エネルギー範囲: 1 000 mm の基準長あたり 1.9 〜 21.5 kJ
- カタログ性能許容量: ±10%
構造と構成

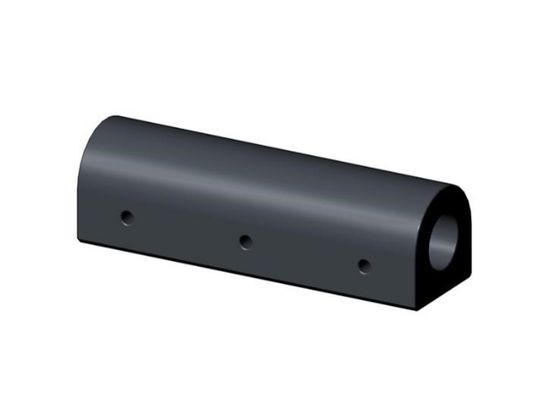

D型外側のプロフィールと D型内側の開口 DC型外側のプロフィールと円の中央穴 DO-B:Dプロファイルファミリー内では,別々の次元変形として提供される特殊な開き側/アーチ型プロファイル.
DおよびDCフェンダーは,鋳造および vulkanized固体ゴム製品として扱われます.以前の一般的な巻き込みプロセス文法は,この家族に使用されません.
主な技術パラメータ
DD / D プロフィール 提供された参照寸法
|
タイプ |
H |
B について |
L について |
穴 |
Q について |
C について |
h |
D |
d |
|---|---|---|---|---|---|---|---|---|---|
| D125 × 125 × 1000 | 125 | 125 | 1000 | 3 | 300×400 | 100 円150 | 32.5 | 45 | 20 |
| D150 × 150 × 1000 | 150 | 150 | 1000 | 3 | 300×400 | 100 円150 | 37.5 | 60 | 25 |
| D200 × 150 × 1000 | 150 | 200 | 1000 | 3 | 300×400 | 100 円150 | 38 | 60 | 25 |
| D200 × 200 × 1000 | 200 | 200 | 1000 | 3 | 300×400 | 100 円150 | 50 | 60 | 30 |
| D200 × 250 × 1000 | 250 | 200 | 1000 | 3 | 300×400 | 100 円150 | 50 | 60 | 30 |
| D250 × 250 × 1000 | 250 | 250 | 1000 | 3 | 300×400 | 100 円150 | 62.5 | 65 | 32 |
| D300 × 300 × 1000 | 300 | 300 | 1000 | 3 | 300×400 | 100 円150 | 75 | 65 | 35 |
| D350 × 350 × 1000 | 350 | 300 | 1000 | 3 | 300×400 | 100 円150 | 87.5 | 80 | 38 |
| D380 × 380 × 1000 | 380 | 380 | 1000 | 3 | 300×400 | 100 円150 | 95 | 80 | 40 |
| D400 × 400 × 1000 | 400 | 400 | 1000 | 3 | 300×400 | 100 円150 | 100 | 80 | 40 |
| D500 × 500 × 1000 | 500 | 500 | 1000 | 3 | 300×400 | 100 円150 | 125 | 90 | 45 |
DD型 採用された性能 40%圧縮
以下のDD性能値は,複数のソースのエンジニアリング・クロスチェックとユーザー承認後,Zhongyuanのウェブサイトカタログ参照として採用されている.値は1,000mmのフェンダー長ごとに記載されている.最終的な注文の受付は,合意されたプロジェクトテスト/検査仕様に従って行われます..
|
タイプ |
設計圧縮 (%) |
反応力 (kN/m) |
エネルギー吸収 (kJ/m) |
|---|---|---|---|
| DD150 × 1000 | 40 | 83.2 | 3.50 |
| DD200 × 1000 | 40 | 105.7 | 4.61 |
| DD250 × 1000 | 40 | 132.2 | 6.40 |
| DD300 × 1000 | 40 | 158.4 | 9.50 |
| DD350 × 1000 | 40 | 184.8 | 11.2 |
| DD400 × 1000 | 40 | 211.2 | 16.1 |
| DD500 × 1000 | 40 | 316.8 | 36.0 |
DC型 圧縮 40% で公開された性能
|
タイプ |
設計圧縮 (%) |
反応力 (kN) |
エネルギー吸収 (kJ) |
許容性 |
|---|---|---|---|---|
| DC150 × 1000 | 40 | 82 | 1.9 | ±10% |
| DC200 × 1000 | 40 | 109 | 3.4 | ±10% |
| DC250 × 1000 | 40 | 136 | 5.4 | ±10% |
| DC300 × 1000 | 40 | 165 | 7.7 | ±10% |
| DC350 × 1000 | 40 | 189 | 10.5 | ±10% |
| DC400 × 1000 | 40 | 218 | 14.0 | ±10% |
| DC500 × 1000 | 40 | 273 | 21.5 | ±10% |
DO-B特別変種
|
タイプ |
B について |
B1 |
H |
d |
h |
C について |
Q について |
マックス L |
|---|---|---|---|---|---|---|---|---|
| DO-B 360 × 720 | 720 | 600 | 360 | 32 | 80 | 80 | 205 | ≤2600 |
選択と調査ガイド
ステップ1 必要なプロフィール:DD,DCまたはDO-Bを,船舶/ドック幾何学および交換要件に応じて確認します.
ステップ 2 断面の大きさと総長を確認します.パフォーマンスに基づく選択では,選択されたプロファイルと長さが公開されたシリーズに一致する場合にのみ,DC 40%表を使用します.
ステップ3 設置図,固定穴の配置,支え材料,利用可能な縁距離を提示する.
ステップ4 操作接触方向,磨損状態,予期される容器移動,および交換交換の要件を指定する.
ステップ5 量,書類,検査範囲,配送先の確認
エンジニアリング の 主要 な 利点
- コンパクトなDプロフィール幾何学は,設置深さや船側/フレームドック配置が限られている場合に適しています.
- DDとDCのセンター開口オプションは,同じ外側のプロファイルコンセプトを異なる硬さと設置要件にマッチできるようにします.
- 供給された直流系列は,記述的な主張だけに頼るのではなく,直接表に表示された40%の反応力とエネルギー吸収データを提供します.
- プロファイルの長さや固定装置は,技術的な検証の対象として,実際のサポート構造に適応することができる.
インストールとシステムインターフェース
Dプロフィールフェンダーは,通常,ボルト付きまたはプロジェクト特有の取り付け方式で鉄鋼またはコンクリートのサポート構造に固定されます.エンド距離と局所強化は,選択したプロフィールと一致しなければならない.サービス負荷とサポート材料
検査と文書化
基準品質管理には,視覚検査,次元検証,ゴムの物理特性試験が含まれます.定量的反応力/エネルギー吸収表が合意された製品仕様の一部である場合プロジェクトITPには,定義された試験条件下で保証された性能を検証するために,フルスケール圧縮試験が含まれます.
PIANC フェンダーガイドライン 2024 (MarCom WG211) は,フェンダーシステムの設計,製造,試験原則の現在の技術基準として使用されています.第三者の証言とクラスドキュメントは,対応する範囲が合意され,文書化された場合にのみ記載されます..
申請
船の側面 拖船と作業ボートの側面の保護 フレームドック 浮遊ドック 堤防の縁 ヨット/護衛船の保護 交換フェンダープロジェクト
図解と写真
よくある質問
Q1:DDとDCのフェンダーの違いは何ですか? 両方ともD型外形を使用します.DDはD型内開口を使用し,DCは円形の中央穴を使用します.
Q2: 記載されている 40% DC 性能は,すべての D プロファイル バリエントに適用できますか?.
Q3: 定番の長さを供給できますか? プロジェクトでは長さと固定装置について議論できますが,最終構成では性能と構造固定を検証する必要があります.
