詳細情報 |
|||
| アンカーチェーンの直径: | Φ40mm | アンカー負荷: | 68kn |
|---|---|---|---|
| ローダー負荷: | 68kn | ロープ容量: | 150m |
| 接続速度: | 6-18m/min | モーターパワー: | 30KW |
| 分類証明書: | CCS,NK,BV,ABS,DNV-GL,LR,KR,RINA,IRS,RSなど | ||
| ハイライト: | 30KW油圧アンカー ウインドラス,150mの油圧アンカー ウインドラス,30KW電気アンカー ウインドラス |
||
製品の説明
空間節約設計 水力アンカーウィンドグラス
記述
空間節約設計のアンカーウィンドラスは,水力発電機,ジョイスティック制御バルブ,電気スイッチボードで電動水力駆動です.狭い甲板の宇宙船と小型船に適しています. 双面または単面ジプシー,両面または単面曲線端,コンパクトな設計のギアボックス,ギアボックス内には水力モーターが組み込まれています.船舶 の 乗組員 は,船 の 運用 や 保守 を 低コスト に する こと が 容易 です.
主な技術仕様:
1アンカーチェーン直径: Φ12.5〜30mm
2アンカー負荷:5.9から38.3KN
3ブレーキ負荷: 30-231 KN
4深さ: 82.5mチェーン
5速度: 9-15m/min
6モーターパワー: 4-15KW
7分類証明書:CCS,NK,BV,ABS,DNV,LR,KR,BKI,IRS,RSなど
装置に関する知識:
水力機はアンカーウィッチを動かすための主要な関節である. 機械は,船の船頭部を動かすために動いています.その正常な動作を保証し,水圧を保証するためにいくつかのステップを必要としますワインドラスの作業効率
1鎖圧縮器は,鎖を固定し,固定する際に外力によって保護するために,鎖圧縮器と鎖シリンダーの間に配置されます.アンカーを固定し,アンカーの重さを支えるために使用します鎖が跳ね返って 甲板にぶつかるのを防ぎます
2船舶にベースを設置する 螺旋接続を採用します
3デッキの溶接と火器の検証が完了した後,ベースはガス切断で切断され,ベースのブレーキットの下縁がデッキにしっかりと接続される必要があります.隙間が2mmを超えないように. 同時に,ベース上の平面のレベルを確認します. アンカーチェーンチューブの弓の両側がデッキとシェルプレートを通過し,三つの部分で構成されています:デッキの鎖の穴とチューブボディ,アンカーチェーンが船体に入り,外に出,アンカー棒を保管するための穴頭である.アンカーチェーンバレルにはアンカーチェーンを洗うための水噴霧穴が備わっています.アンカーが引き上げられたときにアンカーチェーンを洗うために甲板の水管から水を取り込み,チェーン・シリンダーから海水が甲板に流れるのを防止し,乗務員の安全を確保するため,甲板のチェーン・ホールに波蓋が設置されています.設置のためにベースに吊るすことができます..
4プロセス図の要求に従って,最初のスポット溶接と位置付けの要件に従って,ベースとデッキを溶接し,それから図に従って各側に最大長さ100mmを溶接します.横切って溶接シームは密度の高いもので,支架の溶接脚の高さは図の要求に従ってなければならない.
5鎖のパイプは,鎖のキャビンを入力し,退けるためのパイプラインです. チェーンのキャビンの真ん中に向き,ウィンドラスの左と右のチェーンの車輪の下に直接設置されています.その直径は鎖の直径の7〜8倍です. チェーンパイプのデッキノズルは,防水カバーを装備しており,これは,海水がチェーンキャビンに入ることを防ぐために,航海後に閉めなければならない.
主な技術パラメータ:
| 鎖の大きさ (mm) |
作業負荷 (KN) |
経営 容量 (KN) |
スピード (m/min) |
曲線端負荷 (KN) |
モーターパワー (KW) |
| 12.5 | 5.9 | 30 | ≥9 | 5 | 4 |
| 16月14日17日5 | 8.3/10.9/13 | 51/67/80 | ≥9 | 8 | 5.5 |
| 19/20.5/22 | 153/17.9/206 | 95/110/126 | ≥9 | 10 | 7,5 |
| 24 / 26 | 24.5/287 | 149/175 について | ≥9 | 20 | 11 |
| 28/30 | 33.3/383 | 202/231 について | ≥9 | 30 | 15 |
| 32/34/36 | 43.5/49.1/551 | 261/294/3 29 | ≥9 | 30 | 22 |
| 38/40/42 | 61.4/68.0/75 だった0 | 36.5/402/442 | ≥9 | 40 | 30 |
| 44/46/48 | 823/89.9/97 年9 | 483/526/570 | ≥9 | 50 | 37 |
| 50/52/54 年 | 106.3/114.9/1239 | 617/664/713 | ≥9 | 50 | 45 |
| S6/58/60 | 133.3/143/153 | 764/816/870 | ≥9 | 60 | 55 |
| 62/64 年 | 163.4/1741 | 925/982 年 | ≥9 | 80 | 55 |
| 66/68 年 | 185.1/1965 | 1040/1098 | ≥9 | 100 | 75 |
| 70/73 年 | 208.3 / 2265 | 1160/1254 年 | ≥9 | 100 | 75 |
| 76l78 | 245.5/258だった6 | 1350/1416 | ≥9 | 125 | 90 |
| 81/84 年 | 311.7/3352 | 2171/2320 | ≥9 | 140 | 110 |
| 87/90 年 | 359.5/384. オーケー8 | 2473/2629 | ≥9 | 150 | 120 |
| 92/95 年 | 402.0/428 だった7 | 273.5/2898 | ≥9 | 200 | 130 |
| 97/100 | 446.9/475.0 | 2995/3162 | ≥9 | 250 | 150 |
| 105/107 | 523.7 / 5438 | 3612/3750 | ≥9 | 300 | 180 |
| 112/114 | 595.8/6173 | 4109/4228 | ≥9 | 350 | 200 |

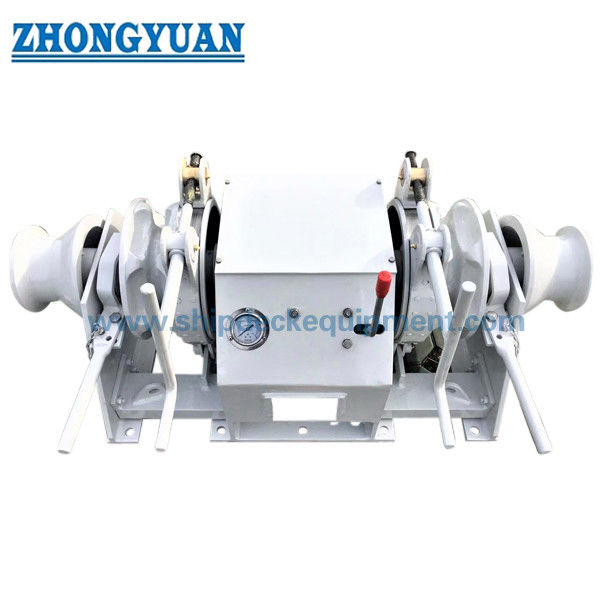

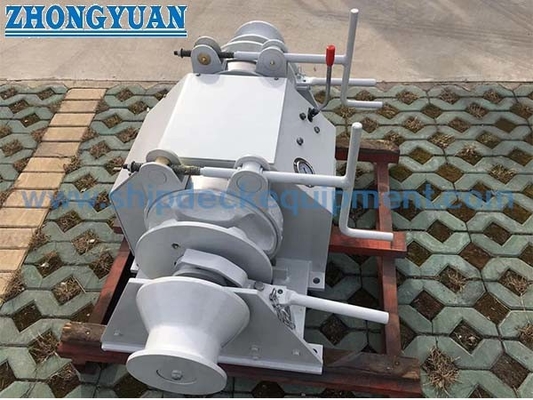

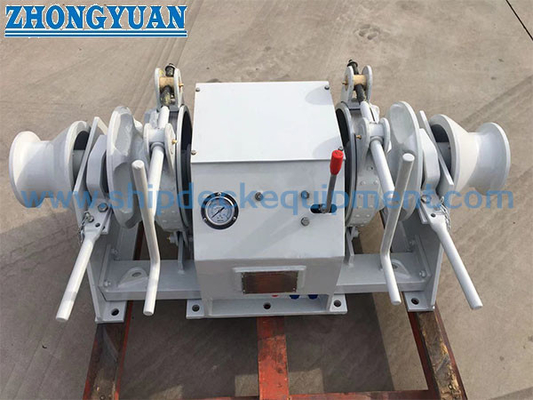

ダブルジプシー ダブルウォーピングボート エンドの図面 電気水力アンカー ウインドレス 船甲板設備
