電動水力垂直キャプスタン 固定用のアンカー風車 海洋垂直キャプスタン
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipment |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| チェーンサイズ: | 12.5～70mm | チェーングレード: | 午前2時 / 午前3時 |
|---|---|---|---|
| 作業負荷: | 5～250kN | 歪む速度: | 9～18m/分 |
| チェーン速度: | ≥9 m/分 | ロープの直径: | 11～46mm |
| ロープのタイプ: | スチール / 合成繊維 | ドライブの種類: | 電気/水力 |
| 制御タイプ: | ローカル/リモート | ベースタイプ: | デッキ下 / セミ / デッキ上 |
| 応用: | 係留・アンカー | 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカー試験証明書 |
| ハイライト: | 油圧係留のキャプスタン,BVの縦のアンカー キャプスタン,縦のアンカー キャプスタン |
||
製品の説明
係留用電動油壓立式絞盤錨機 | 海洋用立式絞盤
製品概要
電動油壓立式絞盤錨機は、係留作業、アンカーハンドリング、ロープまたはチェーンの巻き上げに使用される船舶用デッキ機器の一種です。
電動油圧パワ ユニットによって駆動され、海洋条件下で安定したトルク出力と信頼性の高いパフォーマンスを提供します。
縦型設計は、限られたデッキスペースに最適で、船体への統合が容易です。
クイックスペック
• 機能: 係留 / アンカーハンドリング / 巻き上げ
• チェーンサイズ: 12.5～70 mm
• チェーングレード: AM2 / AM3
• 使用荷重: 5～250 kN
• 巻き上げヘッド径: 200～700 mm
• 巻き上げ速度: 9～18 m/min
• ロープ径: 11～46 mm
• ドライブタイプ: 電動 / 電動油圧
• 操作: ローカル / リモート
主要技術パラメータ
| チェーン径 (mm) |
使用 荷重 (KN) |
定格速度 (m/min) | 巻き上げ荷重 (KN) | モーター出力 (KW) | ||
| AM2 | AM3 | 電動 | 油圧 | |||
| 12.5 | 6.6 | 14.6 | 9 | 5 | 2.2/0.75 | 2.2 |
| 14 | 8.3 | 17.2 | 9 | 6 | 2.2/0.75 | 3 |
| 16 | 10.9 | 20 | 9 | 8 | 2.2/0.75 | 4 |
| 17.5 | 13 | 14.6 | 9 | 10 | 3/1.3 | 4/5.5 |
| 19 | 15.3 | 17.2 | 9 | 10 | 4.3/1.7 | 5.5 |
| 20 | 17.9 | 20 | 9 | 15 | 4.3/1.7 | 5.5/7.5 |
| 22 | 20.6 | 23 | 9 | 15 | 6/2.5 | 7.5 |
| 24 | 24.5 | 27.4 | 9 | 20 | 8.5/3.5 | 7.5/11 |
| 26 | 28.7 | 32.1 | 9 | 20 | 8.5/3.5 | 11 |
| 28 | 33.3 | 37.2 | 9 | 25 | 8.5/3.5 | 11 |
| 30 | 38.3 | 42.8 | 9 | 30 | 11/11/7.5 | 15 |
| 32 | 43.5 | 48.6 | 9 | 30 | 11/11/7.5 | 15 |
| 34 | 49.1 | 54.9 | 9 | 40 | 16/16/11 | 15/8.5 |
| 36 | 55.1 | 61.6 | 9 | 40 | 16/16/11 | 18.5 |
| 38 | 61.4 | 68.9 | 9 | 50 | 16/16/11 | 18.5/22 |
| 40 | 68 | 76 | 9 | 60 | 22/22/16 | 22/30 |
| 42 | 75 | 83.8 | 9 | 60 | 22/22/16 | 22/30 |
| 44 | 82.3 | 92 | 9 | 70 | 22/22/16 | 30 |
| 46 | 89.9 | 100.5 | 9 | 80 | 30/30/22 | 30 |
| 48 | 97.9 | 109.4 | 9 | 80 | 30/30/22 | 30/37 |
| 50 | 106.3 | 118.8 | 9 | 90 | 30/30/22 | 37 |
| 52 | 114.9 | 128.4 | 9 | 100 | 30/30/22 | 37/45 |
| 54 | 123.9 | 138.5 | 9 | 100 | 45/45/30 | 45 |
| 56 | 133.3 | 149 | 9 | 120 | 45/45/30 | 45 |
| 58 | 143 | 159.8 | 9 | 120 | 45/45/30 | 45/55 |
| 60 | 153 | 171 | 9 | 140 | 45/45/30 | 55 |
| 62 | 163.4 | 182.6 | 9 | 150 | 45/45/30 | 55 |
| 64 | 174.1 | 194.6 | 9 | 160 | 60/60/45 | 55/75 |
| 66 | 185.1 | 206.9 | 9 | 160 | 60/60/45 | 75 |
| 68 | 196.5 | 219.6 | 9 | 180 | 60/60/45 | 75 |
| 70 | 208.3 | 232.8 | 9 | 200 | 60/60/45 | 75 |
キャプスタン選定ガイド
✔ ステップ1 – チェーンサイズを選択 (コアパラメータ)
· 12.5～26 mm → 小型船 / 軽量用途
· 28～42 mm → 中型船
· 44～70 mm → 大型オフショア用途
→ チェーンサイズが使用荷重、モーター出力、システム構成を決定します
✔ ステップ2 – 使用荷重を確認
· 5～20 kN → 軽量用途
· 20～80 kN → 中量用途
· 80～250 kN → 重量用途
✔ ステップ3 – ロープの種類と直径
· ワイヤーロープ / 合成ロープ
→ ドラムサイズを決定します
✔ ステップ4 – 速度
· 9～12 標準 / 12～18 高効率
✔ ステップ5 – ドライブタイプ
· 電動 / 電動油圧
✔ ステップ6 – 操作
· ローカル / リモート
✔ ステップ7 – ベースタイプ
· デッキ下 / セミデッキ / デッキ上
エンジニアリングノート: チェーンサイズ、ロープ、荷重、船体構造に基づいて選定します。
構造とコンポーネント
構造とコンポーネント: 油圧ユニット | ギアシステム | ベース
カスタム構成と問い合わせガイド
✔ チェーンサイズ (mm)
✔ チェーングレード (AM2 / AM3)
✔ 使用荷重 (kN)
✔ ロープの種類 (スチール / 合成)
✔ ロープ直径 (mm)
✔ 速度 (m/min)
✔ ドライブタイプ (電動 / 油圧)
✔ 操作タイプ (ローカル / リモート)
✔ ベースタイプ (デッキ下 / セミデッキ / デッキ上)
→ 上記情報を送信して、図面、選定、見積もりを取得してください。
仕組み
用途
船舶の係留作業 | アンカーチェーンハンドリング | オフショア船 | バージおよび貨物船 | 港湾・湾岸作業 | 海洋工学プロジェクト
認証と利点
CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
図面と写真
• 全体図

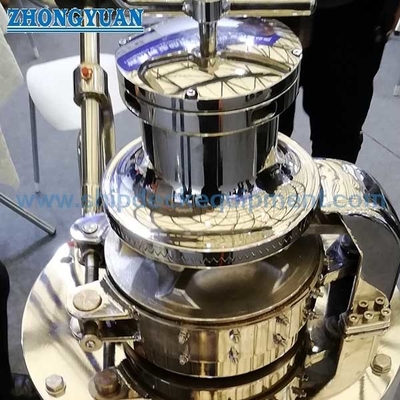

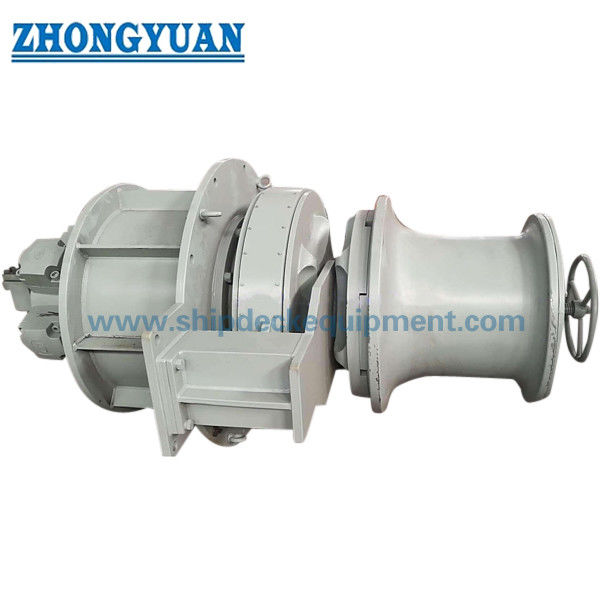

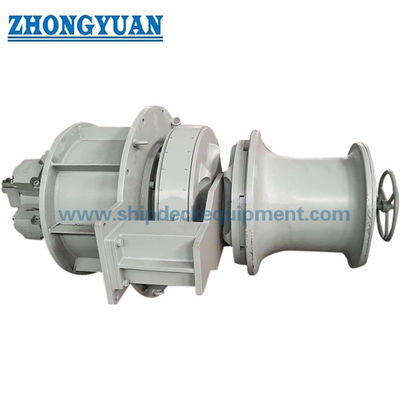

• 製品写真
• 据付図
注文情報
MOQ 1
納期はプロジェクトによります
支払い T/T L/C
よくある質問
Q: キャプスタンとウインドラスの違いは何ですか？
A: キャプスタンはロープ用、ウインドラスはチェーン用です。
