ソケットの溶接の高圧正方形の油圧フランジの海洋の管付属品

ソケットの溶接の高圧正方形の油圧フランジの海洋の管付属品

商品の詳細:

起源の場所: 中国
ブランド名: Zhongyuan
証明: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc.
モデル番号: 標準的で、カスタマイズされる

お支払配送条件:

最小注文数量: 1
価格: As per quotation
パッケージの詳細: パレットまたはカスタマイズされる
受渡し時間: 提供によって
支払条件: TT、L/C、等。
供給の能力: 顧客の必要性を満たしなさい
ベストプライス 連絡先

詳細情報
材料: 合金鋼の鍛造、C-Mn鋼の鍛造、ステンレス鋼の鍛造304L、316L 標準: JIS F 7806-1996
タイプ: ソケット溶接タイプ 呼び径DN: 15-80mm
液体と培地の種類: 蒸気、淡水、バラスト海水、燃料油、ディーゼル油、潤滑油、エアライン、排気ガス、空気など。 最大吸入圧: 28Mpa＆35Mpa
分類証明書: CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RS、RINA、型式承認など。
ハイライト:

正方形の海洋のフランジ

,

油圧フランジを溶接するソケット

,

海洋の高圧フランジ

製品の説明

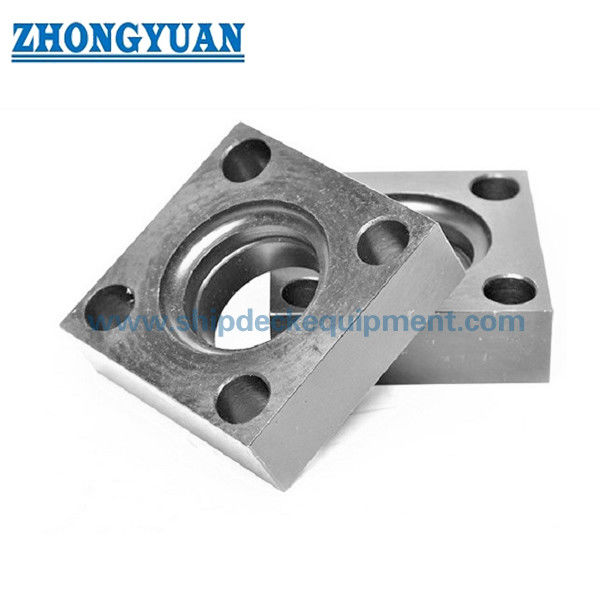

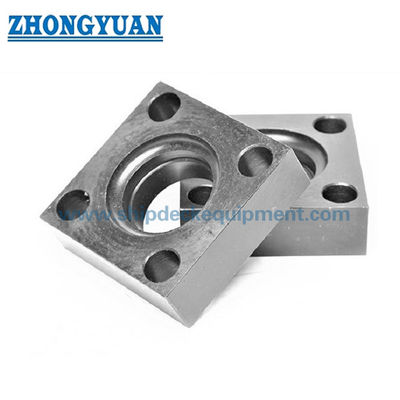

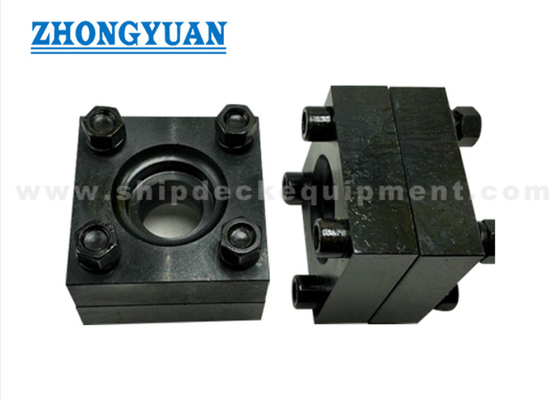

ソケットの溶接の高圧正方形の油圧フランジ



記述

高圧正方形のタイプ油圧フランジは高圧液体システムで主に使用される。通常それは船油圧オイル システムで使用される。私達は高い首のタイプ フランジ、同じ高さのフランジ、ソケットのタイプ フランジ、ネジ式 フランジ等のようないろいろな種類の海洋のフランジを、供給する。



主要な技術仕様:

  1. 材料:ステンレス鋼304Lを造る造る合金鋼、鋼鉄C Mnを316L造る
  2. 標準:JIS F 7806-1996
  3. タイプ:ソケットの溶接のタイプ
  4. わずかな直径DN:15-80mm
  5. タイプの液体および中型:蒸気、淡水、バラスト海水、重油、ディーゼル油、潤滑油、航空路、排気ガス、空気、等。
  6. 最大吸入圧:28Mpa及び35Mpa
  7. 分類証明書:CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RS、RINA、型式承認等。



主要な技術的な変数:

体言

直径

A

（最高。）

 B C d d1 d2 e d3 d4 f r ボルト 重量
（kg）
15 66 70 43 22 12.3 24 22.2 12 3 4 11 4 5 M10 0.63
20 72 76 48 25 16.2 30 27.7 12 40 11 4.5 5 M12 0.85
25 85 91 58 35 21.2 35 34.5 14 48 13.5 5 5 M16 1.64
32 98 104 68 35 29.9 45 43.2 18 60 17.S 6.5 5 M16 2.03
40 105 112 74 40 34.4 50 49.1 20 66 17.S 7.5 5 M16 2.66
50 130 139 90 50 43.1 60 61.1 20 79 22 8 5 M20 5.14
65 150 161 108 60 57.3 75 77.1 25 100 24 10 6 M22 7.95
80 170 181 120 65 66.9 85 90 25 114 26 12 6 M24 11


高圧正方形のタイプ油圧フランジ350K

体言

直径

 A
（最高。）		 B C d d1 d2 e d3 d4 f r ボルト 重量
（kg）
15 68 73 45 28 12.3 24 22.2 12 37.5 11 4 5 M10 0.88
20 82 87 55 30 16.2 30 27.7 12 43.5 13.5 5 5 M12 1.34
25 95 101 65 35 21.2 35 34.5 14 53 17.5 5.5 6 M16 2.02
32 100 106 70 35 23.3 40 43.2 18 63 17.5 7 6 M16 2.16
40 105 112 75 42 28.2 45 49.1 20 70 17.5 8 6 M16 2.84
50 132 140 92 50 38.3 55 61.1 25 84 22 9 6 M20 5.30
65 160 170 112 60 48.3 65 77.1 30 105 26 12 7 M24 9.92
80 190 202 130 68 58.7 75 90 30 120 33 13.5 7 M30 14.8


高圧正方形のタイプ油圧フランジ280K

ソケットの溶接の高圧正方形の油圧フランジの海洋の管付属品 0

高圧正方形のタイプ油圧フランジ280Kの海洋の管付属品のデッサン

ソケットの溶接の高圧正方形の油圧フランジの海洋の管付属品 1

高圧正方形のタイプ油圧フランジ350Kの海洋の管付属品のデッサン



ソケットの溶接の高圧正方形の油圧フランジの海洋の管付属品 2
