詳細情報 |
|||
| 標準: | JIS F 3020-1985 | タイプ: | タイプC |
|---|---|---|---|
| わずかなサイズ: | DN 200-600mm | 重量: | 45〜158kg |
| 材料: | 穏やかな鋼鉄、ステンレス鋼 | 表面処理: | S2.5へのサンドブラスト+エポキシショッププライマーの1層 |
| 分類証明書: | CCS、NK、BVのABS、DNV-GL、LR、KR、IRS、RS、RINA | ||
| ハイライト: | 海洋CCSの吸引の鐘の口,CCSの吸引の鐘の口,CCSの海洋の管付属品 |
||
製品の説明

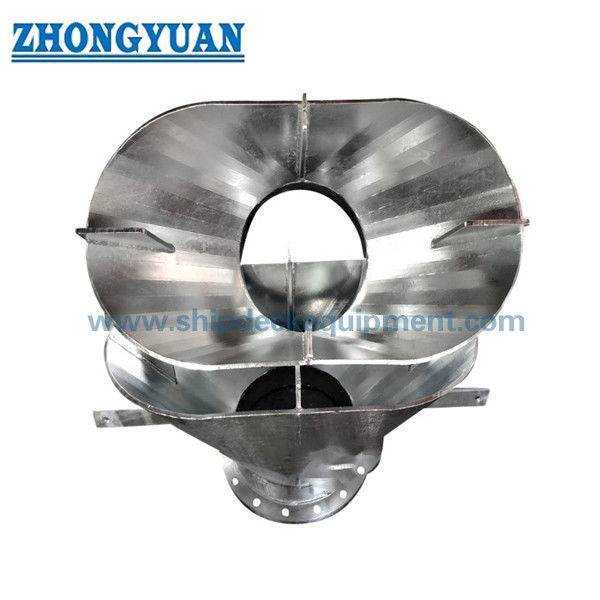

ステンレス製の楕円形のタイプ吸引の鐘の口
記述:
bellmouthステンレス製の楕円形のタイプ吸引は通常いろいろな種類の船のオイル タンク、水またはオイル媒体のために適している水漕および下水でよく使用される。
主要な技術仕様:
- 標準:JIS F 3020-1985
- タイプ:タイプC
- わずかなサイズ:DN 200-600mm
- 重量:45-158kg
- 材料:穏やかな鋼鉄、ステンレス鋼;
- 表面処理:サンドブラスティングへのS2.5 +エポキシの店のプライマーの1つの層;
- 分類証明書:CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RS、等。
主要な技術的な変数:
| わずかなサイズ | 構造次元 | 参照 | ||||||||
| D | H1 | X | Y | C | t | 重量kg | ||||
| 200 | 216.3 | 220 | 340 | 750 | 450 | 25 | 10 | 50 | 1.70 | 45.0 |
| 250S | 267.4 | 271 | 520 | 900 | 600 | 25 | 10 | 100 | 1.36 | 80.3 |
| 250 | 267.4 | 270 | 395 | 850 | 550 | 50 | 10 | 100 | 2.46 | 60.9 |
| 300S | 318.5 | 323 | 485 | 1100 | 700 | 25 | 10 | 100 | 1.12 | 92.1 |
| 300 | 318.5 | 323 | 365 | 850 | 550 | 50 | 10 | 100 | 1.68 | 59.9 |
| 350 | 355.6 | 360 | 375 | 850 | 550 | 80 | 12 | 160 | 2.12 | 76.4 |
| 400 | 406.4 | 411 | 345 | 850 | 550 | 80 | 12 | 160 | 1.59 | 74.8 |
| 450 | 457.2 | 462 | 360 | 900 | 600 | 100 | 12 | 200 | 1.65 | 84.6 |
| 500 | 508.0 | 512 | 450 | 1100 | 600 | 100 | 12 | 200 | 1.54 | 114.1 |
| 550 | 558.8 | 563 | 440 | 1100 | 700 | 120 | 12 | 240 | 1.58 | 120.1 |
| 600 | 609.0 | 614 | 540 | 1300 | 700 | 130 | 12 | 260 | 1.62 | 158.0 |
ステンレス製の楕円形のタイプ吸引の鐘の口のタイプCの海洋の管付属品のデッサン
