商品の詳細:

起源の場所: 中国
ブランド名: Zhongyuan Marine Equipmen
証明: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
モデル番号: 標準またはカスタマイズされた

お支払配送条件:

最小注文数量: 1台
価格: Based on quotation
パッケージの詳細: 標準パレットまたはカスタマイズされた梱包を輸出します
受渡し時間: プロジェクト要件に基づく
支払条件: T/T、L/C
供給の能力: プロジェクトの要件に基づいたカスタマイズされた生産
ベストプライス 連絡先

詳細情報

に適しています: 反応力が低く,エネルギー吸収が高くなるターミナル で使用されます: 石油ターミナルやコンテナターミナルなどの大規模ターミナル,海外開発と泊場
証明: CCS, BV, ABS and SGS
ハイライト:

ボートのための円錐形のゴム製 フェンダー

,

SGSの円錐形のゴム製 フェンダー

,

OEMの円錐形のゴム製 フェンダー

製品の説明

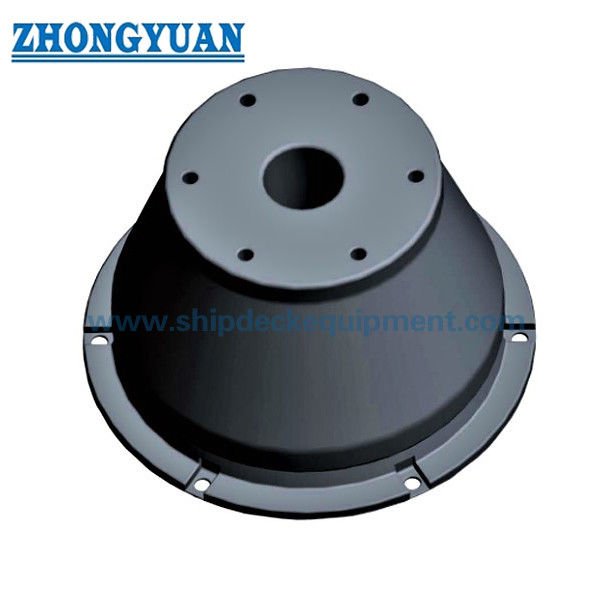

スーパーコーンゴムフェンダー(港湾・海洋ターミナル用)



製品概要

スーパーコーンゴムフェンダー(港湾・海洋ターミナル用)は、係船バース側フェンダーシステムにおいて軸方向圧縮のために設計された、円錐形のゴムボディを持つ固定式岸壁フェンダーです。寸法シリーズは、公称高さ500mmから1800mmまでをカバーします。性能データは、RSS、RH、RO、RLの4つの反力グレードに分類されており、バースと船舶のインターフェースに必要なエネルギー吸収量と許容反力に対してフェンダーを選択できます。このシリーズは70%の設計たわみ率を使用し、最大圧縮条件は72.5%とされています。

完全なコーンフェンダーシステムは、プロジェクトの要求に応じて、ゴムエレメントとフロントパネル、フェイスパッド、アンカー、および拘束/支持チェーンを組み合わせることができます。これにより、ゴムユニットを独立したコンポーネントとして扱うのではなく、エネルギー吸収量、反力、船体接触圧力、パネル形状、設置クリアランスをまとめて考慮する必要があるターミナル設計に適しています。



クイックスペック

  • 製品タイプ:固定式円錐形海洋ゴムフェンダー
  • 供給高さ範囲:500~1,800 mm
  • 設計たわみ率:70%
  • 最大圧縮条件:72.5%
  • 性能グレード:RSS | RH | RO | RL
  • 性能許容差:±10%
  • 標準的なシステム構成:ゴムユニット | クローズドボックス鋼製フロントパネル | UHMW-PEフェイスパッド | アンカー | 亜鉛めっきチェーンアセンブリ

ゴム材料管理:引張強度≥16 MPa、破断伸び≥400%、硬度≤78 Shore A、圧縮永久ひずみ≤30%。引裂き抵抗、耐オゾン性、耐海水性、耐摩耗性、ゴムと鋼の接着強度については、適用されるISO試験方法およびプロジェクトの受入基準を使用して管理されます。



構造とフェンダーシステム構成

コーンゴムエレメント | 溶接クローズドボックス鋼製フロントパネル | ボルト締めUHMW-PEフェイスパッド | アンカー/埋設部 | 必要に応じた重量、引張、せん断チェーン。フロントパネルは、GB/T 1591-2018に準拠したQ355B構造用鋼または承認された同等品として指定されます。溶接されたクローズドボックス構造は、水分の浸入に対する密閉性を検証するために気密試験を受けます。海洋腐食保護は、Sa 2½の表面処理と、プロジェクトの暴露カテゴリに従ってISO 12944に準拠して選択された保護塗料システムに基づいています。

フェイスパッドは、バージン、黒色、UV安定化されたUHMW-PEとして指定され、鋼製パネルの船体接触面に機械的にボルト締めされます。標準的なパッド厚は、中~重度の海洋用途で50~80mmが使用され、最終的な厚さは摩耗しろ、接触圧力、プロジェクトの要求に応じて選択されます。亜鉛めっきオープンリンクまたはスタッドリンクチェーンアセンブリは、パネルの重量支持、張力制御、せん断拘束に使用される場合があります。チェーンのグレードと直径は、計算された設計荷重と必要な最小破断荷重から選択されます。対応するシャックル、テンショナー、ブラケット、アンカーは、同じプロジェクト基準でサイズ設定されます。


主な技術仕様:

タイプ H ( mm ) D l ( mm ) D2 ( mm ) D3( mm ) D4 ( mm) 穴数
C500H 500 750 675 325 425 4
C600H 600 900 810 390 510 6
C700H 700 1050 945 455 595 6
C800H 800 1200 1080 520 680 6
C900H 900 1350 1215 585 765 6
C1000H 1000 1500 1350 650 850 6
C1100H 1100 1650 1485 715 935 6
C1150H 1150 1725 1550 750 998 6
C1200H 1200 1800 1620 780 1020 8
C1300H 1300 1950 1755 845 105 8
C1400H 1400 2100 1890 930 1190 8
C1500H 1500 2400 2160 1060 1360 8
C1600H 1600 2700 2430 1190 1530 8

性能仕様
タイプ たわみ率

RSS 上限


反力

RH 高
反力
RO 標準
反力
RL 低
反力
反力
KN
エネルギー
吸収
KN
反力
KN
エネルギー
吸収
KN
反力
KN
エネルギー
吸収
KN
反力
KN
エネルギー
吸収
KN
C500H 70 335 79 268 63 200 47 165 37
72.5 380 90 311 70 232 50 193 41
C600H 70 480 157 382 127 283 94 225 75
72.5 542 161 429 129 319 104 258 85
C700H 70 652 235 522 181 384 150 308 120
72.5 691 243 568 192 426 154 341 124
C800H 70 682 368 706 294 502 224 402 179
72.5 930 380 833 316 576 252 428 208
C900H 70 1078 494 862 399 635 306 508 255
72.5 1189 517 957 431 703 334 558 270
C1000H 70 1339 669 1078 541 784 437 628 350
72.5 1507 735 1213 588 882 478 698 380
C1100H 70 1430 830 1146 650 927 495 800 408
72.5 1570 865 1259 681 1019 527 833 432
C1150H 70 1764 1029 1392 882 1038 666 830 532
72.5 1985 1103 1592 938 1152 717 919 588
C1200H 70 1746 1103 1396 882 1106 705 890 560
72.5 1920 1149 1536 919 1229 735 979 583
C1300H 70 2125 1585 1705 1310 1320 1043 1125 750
72.5 2312 1640 1900 1360 1537 1077 1200 800
C1400H 70 2255 1686 1804 1349 1443 1079 1150 860
72.5 2506 1756 2005 1465 1604 1124 1278 896
C1600H 70 3024 2419 2268 1935 1814 1548 1413 1234
72.5 3150 2520 2520 2016 2016 1613 1575 1285
C1800H 70 3750 3538 3000 2830 2401 2264 1912 1804
72.5 4166 3686 3333 2948 2667 2359 2125 1880
仕様 ボルト ワッシャー 埋め込み
ナット フットロッド
フットボード
D H J S M N n P Q U V R a b e T L G
Cone500 M24 15 60 55 55 20 69 25 40 4 28 15 60 90 36 6 240 75
Cone600 M24 15 65 60 60 20 83 30 48 5 28 15 65 100 36 6 240 75
Cone700 M30 19 70 65 65 20 93 33 55 5 34 15 70 105 39 6 300 80
Cone800 M36 23 85 70 70 24 102 35 62 5 40 15 85 120 44 9 360 85
Cone900 M36 23 90 70 70 24 113 37 70 6 40 15 85 120 44 9 360 85
Cone1000 M42 26 95 85 85 26 126 43 77 6 46 25 95 125 59 9 420 100
Cone1100 M42 26 100 90 85 26 134 43 85 6 46 25 95 130 59 9 420 100
Cone1150 M42 26 100 90 90 28 142 46 90 6 46 25 95 130 59 12 420 100
Cone1200 M42 26 110 95 90 31 144 46 92 8 46 25 100 140 59 12 420 100
Cone1300 M48 30 120 95 105 31 158 52 100 8 52 30 100 150 65 12 480 115
Cone1400 M48 30 120 95 110 31 165 52 107 8 52 30 100 150 65 12 480 120
Cone1600 M48 30 135 110 115 34 190 52 122 10 52 40 105 165 78 16 480 135
Cone1800 M56 30 135 110 115 40 207 60 137 10 60 40 105 165 78 16 560 140
名称 ボルト ナット         ワッシャー
D J s H h a e D G dl d t
M16 16 45 40 10 20 11 28 16 40 32 17.5 2.5
M20 20 45 40 12 20 11 32 20 36 46 22 2.5
材質 Q235 溶融亜鉛めっき
1Cr13(2Crl 3), 1Cr18Ni9Ti, 0Cr17Ni12MO2

1Cr13 (2Cr13), 1Cr18Ni9Ti,

0Cr17Ni12MO2

Q23 5溶融亜鉛めっき



仕様

通常リンク

端部リンク

端部

シャックル

スプリング

フレーム径

スパイラル

ボタン

ドッグボーン
長さ

Uリング

C500 F20 F20 M22 F32 M36 30 100~200 F40
C600 F22 F22 M25 F32 M36 32 125~220 F40
C700 F25 F25 M25 F32 M36 36 145~245 F50
C800 F28 F28 M28 F32 M36 40 160~275 F50
C900 F28 F28 M28 F32 M36 40 160~275 F50
C1000 F30 F30 M32 F32 M36 42 170~300 F55
C1100 F30 F30 M32 F36 M42 42 170~300 F55
C1200 F34 F34 M34 F36 M42 45 185~320 F60
C1300 F36 F36 M36 F36 M48 48 195~340 F65
C1400 F42 F42 M42 F48 M48 52 210~370 F65
C1600 F40 F40 M50 F56 M64 64 255~498 F70
C1800 F40 F40 M50 F56 M64 64 255~498 F70
材質 15Mn(20Mn)
Q 235 溶融亜鉛めっき
15Mn(20Mn)
15Mn(20Mn)
Q 235 溶融亜鉛めっき
15Mn(20Mn)
15Mn(20Mn)
Q235 溶融亜鉛めっき または
15Mn(20Mn)

Q235 溶融

亜鉛めっき

Q235 溶融

亜鉛めっき

Q235 溶融

亜鉛めっき

Q235 塗装 または
Q235 溶融亜鉛めっき



選定・問い合わせガイド

ステップ1 – 係船要件の定義:船舶の種類とサイズ範囲、バース配置、設計係船エネルギー、許容反力/船体圧力、フェンダー間隔、および支配的なプロジェクト設計基準を提供してください。

ステップ2 – フェンダー高さと性能グレードの選定:70%設計性能表を使用して、必要なエネルギー吸収量と反力を照合してください。公称高さのみで選定しないでください。

ステップ3 – フロントシステムの定義:パネル寸法、フェイスパッド配置、チェーン構成、アンカー/埋設部、および利用可能な設置クリアランスを確認してください。

ステップ4 – 運用および検証条件の確認:プロジェクトの温度範囲、係船速度/角度の仮定、必要な性能検証、検査頻度、第三者立会い、および文書要件を明記してください。



主なエンジニアリング上の利点

  • 4つの反力グレードにより、供給シリーズ内で必要なエネルギー吸収量と許容反力のバランスを実用的に取ることができます。
  • 円錐形のボディは大きな軸方向圧縮に適しており、せん断や斜めの船体接触を受ける可能性のあるフェンダーシステムに対して安定した形状を提供します。
  • より大きな接触面積または制御された船体圧が必要な場合、フロントパネルおよびフェイスパッドシステムと統合できます。
  • 幅広い寸法シリーズにより、公称高さごとに個別の薄いページを作成することなく、さまざまなバースレイアウトに対応できます。

設置とシステムインターフェース

標準的な設置インターフェースは、ボルト締めフランジ接続を介して、バース構造と溶接クローズドボックス鋼製フロントパネルの間にコーンフェンダーを配置します。UHMW-PEフェイスパッドは、パネルの船体接触面にボルト締めされます。新しい鉄筋コンクリートバース構造の場合、設置テンプレートを使用して鋳込みアンカーを配置し、補強材と統合できます。既存の構造の場合、構造検証の対象となる適切な後施工アンカーを使用できます。

最終的なアンカー位置、埋め込み深さ、コンクリート補強、縁距離、ブラケット位置、およびチェーン形状は、プロジェクト荷重と承認されたGA/アンカーレイアウトから決定されます。プロジェクト図面は、フェンダーの向き、パネルクリアランス、および利用可能な圧縮エンベロープも確認する必要があります。標準的な現在のコーンフェンダー配置では、承認されたプロジェクト設計が異なる場合を除き、より大きなフットフランジを支持構造側に、より小さなヘッドフランジをフロントパネル側に配置します。



検査と文書

ベースライン品質検証には、目視および寸法検査、適用されるISO方法を使用したゴム材料特性試験、および指定された反力とエネルギー吸収値に対する実物大圧縮性能検証が含まれます。完全なフェンダーシステムの場合、検査にはフロントパネル溶接およびクローズドボックス気密試験、表面処理/コーティングおよび乾燥膜厚チェック、亜鉛めっきチェーン/アクセサリー検査、および指定された場合の関連する証明荷重または材料証明書も含まれる場合があります。サンプリング、修正条件、受入基準、および第三者立会いは、購入仕様および適用されるプロジェクトガイダンス(必要に応じてPIANCフェンダーガイドライン2024を含む)によって定義されます。

第三者立会い、クラス関与、材料証明書、性能試験報告書、およびメーカー文書は、必要に応じて別途指定する必要があります。これらはすべての注文に含まれるとは限りません。



用途

コンテナ・バルクターミナル | 石油・ガスターミナル | 一般貨物バース | フェリー・RoRoターミナル | クルーズターミナル | プロジェクト固有のエネルギーと反力の選定が必要なその他の固定バースフェンダーシステム



図面と写真

港湾・海洋ターミナル用スーパーコーンラバーフェンダー

港湾・海洋ターミナル用スーパーコーンラバーフェンダー

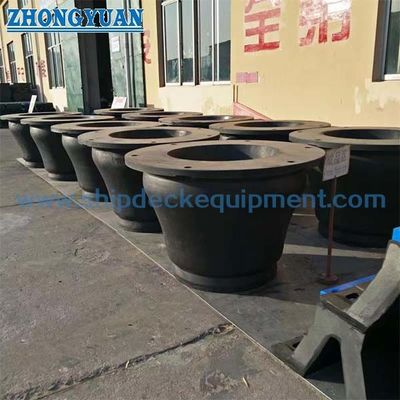

港湾・海洋ターミナル用スーパーコーンラバーフェンダー

港湾・海洋ターミナル用スーパーコーンラバーフェンダー

港湾・海洋ターミナル用スーパーコーンラバーフェンダー

港湾・海洋ターミナル用スーパーコーンラバーフェンダー

港湾・海洋ターミナル用スーパーコーンラバーフェンダー

港湾・海洋ターミナル用スーパーコーンラバーフェンダー

港湾・海洋ターミナル用スーパーコーンラバーフェンダー

よくある質問

Q1:正しいスーパーコーンゴムフェンダーグレードはどのように選ばれますか?

A1:選定は、必要な係船エネルギーと許容フェンダー反力から開始し、公称高さ、利用可能なたわみ率、船体圧力、パネル配置、バース形状を確認してください。グレードは公称サイズのみで選択しないでください。

Q2:コーンフェンダーは、フロントパネルとチェーンを備えた完全なシステムとして供給できますか?

A2:コーンフェンダーは、プロジェクトに合わせてフロントパネル、フェイスパッド、アンカー、および支持/拘束チェーンで構成できます。最終的なコンポーネントのサイズ、材質、接続詳細は、バース設計で確認する必要があります。

Q3:反力とエネルギー吸収はどのように検証できますか?

A3:性能は、校正された測定機器とプロジェクトで定義された受入基準を使用した合意された圧縮試験手順によって検証できます。必要なサンプリングレベル、試験条件、文書、および第三者立会いは、購入仕様に記載する必要があります。
