防滑歩道付き アルミ製の海岸通路

アルミニウム製岸壁用ギャングウェイ（滑り止めステップ付き）| ISO 7061 タイプB

製品概要

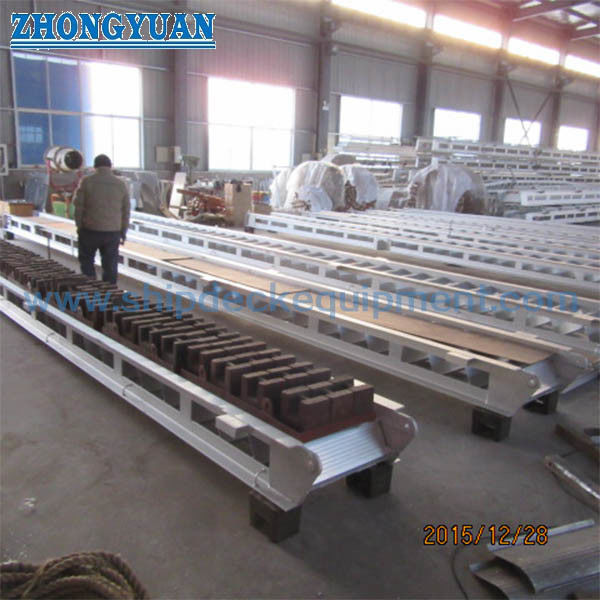

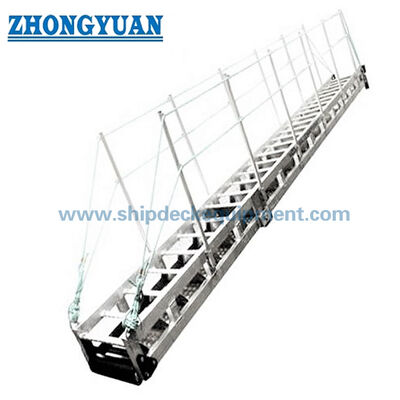

滑り止めアークステップを備えたISO 7061タイプBアルミニウム製岸壁用ギャングウェイは、主に船員が使用するための、船から岸への安全なアクセスを提供するように設計された軽量な船舶用アクセス機器です。運用条件が適切であれば、船から船へのアクセスにも使用できます。

タイプB構成では、ギャングウェイが傾斜している際に人員の移動をサポートするために、サイドストリンガーに直接統合された滑り止めアークステップを使用します。提供されたデータでは、最大55度の傾斜が可能であり、船の配置と取り扱い要件に応じて、1セクションまたは2セクションの構成が利用可能です。

公開されているISO情報は、ISO 7061が船に搭載されるアルミニウム製岸壁用ギャングウェイの船から岸へのアクセスに関する要件を指定しており、ISOプレビュー資料ではタイプBを滑り止めアークステップ付きギャングウェイとして特定しています。新しいプロジェクトについては、最新のISO版を確認する必要があります。

クイックスペック

• 製品タイプ：タイプBアルミニウム製岸壁用ギャングウェイ（滑り止めアークステップ付き）→ 船から岸へのアクセス、および適切な船から船へのアクセス用の人員アクセス機器。
• 規格：提供データによるとISO 7061:2015 → 新規プロジェクトについては、適用される規格版を確認する必要があります。
• 材質：アルミニウム →陽極酸化表面処理を施した軽量船舶用アクセス構造。
• 有効幅：600 mm → 提供データに基づく標準的な通路幅。
• 長さ範囲：2 mから9 m（0.5 m刻み）、9 mを超える場合は1 m刻み → カスタマイズ可能な長さがあります。
• 使用角度：0度から55度 → 取り付け角度は承認された固定装置に合わせる必要があります。
• 設計荷重：各ステップに735 N → タイプBのステップ荷重基準。
• 手すり高さ：最低1000 mm → 提供データに基づく安全手すりの要件。

主な技術パラメータ

選定・お問い合わせガイド

ステップ1：ISO 7061 タイプBギャングウェイの長さ、1セクションまたは2セクション構成、および船舶の収納配置を確認します。

ステップ2：設置角度、上部固定装置、下部サポート、着陸条件、アクセスルートを確認します。

ステップ3：アルミニウム合金グレード、溶接要件、陽極酸化処理、腐食防止要件を確認します。

ステップ4：手すり、中間ガイド、支柱間隔、ステップ間隔、ガードボード、滑り止め表面の詳細を確認します。

ステップ5：MED、EC型式承認、船級検査、またはプロジェクト固有の証明書を含む承認範囲を確認します。

ステップ6：船種、数量、納入先、希望納期、概略図、参考写真を提供します。

構造

アルミニウム製サイドストリンガー | 滑り止めアークステップ | 横材 | 支柱 | 手すりと中間ガイド | ガードボード | 固定装置 | 指定された場合の吊り上げ・取り扱いポイント

設計、安全、エンジニアリング上の利点

• 滑り止めアークステップは、ギャングウェイが傾斜角度で設置されている際の足元のグリップを向上させます。
• アルミニウム構造は、必要な構造性能を維持しながら、軽量な船上アクセスソリューションを提供します。
• 手すりと中間ガイドは、安全な人員移動をサポートし、承認された設計配置に従う必要があります。
• このギャングウェイは人員アクセス用であり、積載されたトロリーなどの車輪付き交通には設計されていません。
• 異種金属の接触は、海洋サービスにおけるガルバニック腐食のリスクを低減するために管理する必要があります。
• 構造の平坦性、ねじり抵抗、ステップ間隔、固定配置は、適用される規格に従って確認する必要があります。

カスタム属性

• 規格：ISO 7061 → 外航船用のアルミニウム製岸壁用ギャングウェイ要件。
• タイプ：タイプB → 滑り止めアークステップ構成。
• 長さ：カスタマイズ → 船の配置と収納スペースに応じて選択。
• 幅：600 mm → 提供される有効幅。
• ステップ：滑り止めアークステップ → サイドストリンガーを直接サポートする滑り止め表面。
• 手すり：最低1000 mmの高さ → 安全アクセス要件。
• 表面処理：陽極酸化 → 海洋腐食防止システム。
• 承認要件：MED、EC型式承認、船級証明書またはプロジェクト範囲に応じた検査。

仕組み

ギャングウェイが船と岸の間に配置される → 固定装置が上下端を固定する → 滑り止めアークステップが人員移動をサポートする → 手すりが保護を提供する → サイドストリンガーと横材が人員荷重を伝達する

用途

旅客船 | 貨物船 | タンカー | ガス運搬船 | 商船 | 船から岸へのアクセス | 条件が良好な場合の船から船へのアクセス

認証と利点

証明書と承認は、プロジェクトの要件、検査範囲、および適用される当局の手順に従って手配できます。

認証：EU MED、EC型式承認、CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、メーカー試験証明書。

図面・写真

よくある質問

Q1：タイプBは55度の傾斜に適していますか？

A1：提供されたデータでは、最大傾斜は55度と記載されています。実際の船上での使用は、固定装置、着陸条件、船の動き、および承認された設置手順によって異なります。

Q2：このギャングウェイはカートや車輪付きの交通を運ぶことができますか？

A2：いいえ。ISO 7061の範囲は人員アクセス用であり、積載されたトロリー交通を意図したものではありません。

Q3：見積もり前にどのような情報が必要ですか？

A3：長さ、セクション構成、収納位置、固定方法、承認範囲、船種、納入先、希望納期を確認してください。
