詳細情報 |
|||
| クラス証明書: | CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RS、RINA、等 | 働き圧力: | 32MPa、最大42MPa |
|---|---|---|---|
| 設置済み力: | 22のkw | ||
| ハイライト: | 22kw水力パック システム,32MPa水力パック システム,30hp油圧パックの単位 |
||
製品の説明

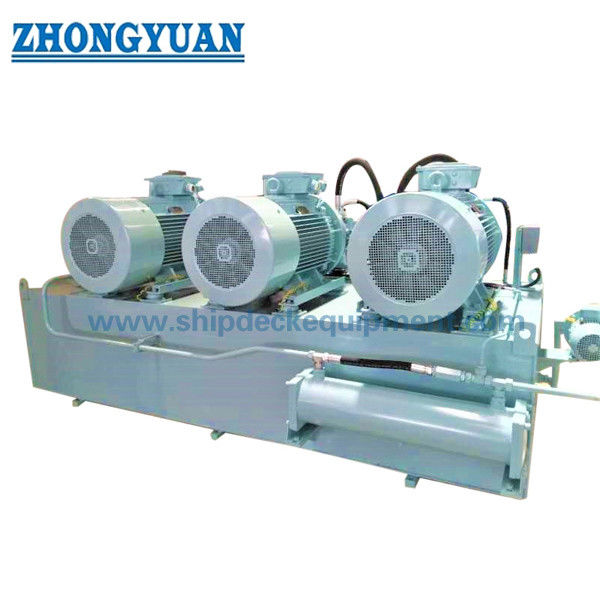

はしけの最下のドアの水力の単位を裂きなさい
記述
割れたはしけの最下のドアの水力の単位がオープン ボディ シリンダーおよび他の特定目的の水圧シリンダを運転するのに使用されている。この油圧装置は油圧ポンプ、制御弁のグループ、差動弁のグループ、油圧オイル シリンダー圧力維持弁のグループ、油圧オイル シリンダー積み過ぎ弁のグループ、油圧オイル シリンダー、等で開いた不変の力ポンプによってオイル シリンダーの技術的な性能そして機能が最もよい結果を達成できることを保障するためにシステム制御される構成され、主要部分は輸入された弁である。システムは2 （1つの働き、1のスタンバイ） 11kWモーターによって運転される油圧ポンプから主に圧力オイルを提供するために成り対応する油圧制御弁はボディを開閉するためにシリンダーを運転する。さらに、シリンダーは圧力把握、積み過ぎ、差動およびanti-cavitationのための弁のブロックが装備されている。
主要な技術仕様:
クラスの証明書:CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RS、RINA、等。
1. 油圧装置の働く圧力は32MPaについてあり、最高圧力は42MPaに置かれる。
2. 燃料タンクに1500リットルの容量がある。
合計はシステムの力をであるおよそ22のkW取付けた。
3. 各シリンダーの主要な圧力変数
| シリンダー | 設計圧力 | 働き圧力 | |
| 3.1 | 開いたボディ シリンダー | 42MPa | 32MPa |
4. 計算
2. 油圧装置の供給の内容（1組の船）
1) 下記のものを含んでいる水力場所:
1.1 1つの主要な燃料タンクアセンブリ、1500L、を含んで:
a) 液体のレベル ゲージ、オイル温度のゲージ、エア フィルター、ヒーター、等;
b) 帰りの石油フィルターは詰る表示および警報を備えている;
c) 高温警報、液体のレベル警報;
1.2モーター ポンプ セット+圧力制御弁セット（2x11kWモーター+ 20YCポンプ） 2セット
2) 制御弁のグループは、次のアクチュエーター行為を制御する:
2.1開いたボディ シリンダー2
すべての中間パイプライン鋼管および接続のホースは造船所によって提供された技術仕様を製造業者によって与えられる。
油圧装置の部品のリストは次の通りある:
| S/N | 量 | 名前 | モデル | 原産地 |
| 1 | - | 主要な燃料タンクのグループ | ||
| 1.01 | 1 | 1500リットルの炭素鋼の燃料タンク | L-1 500 | 上海 |
| 1.02 | 1 | 燃料タンクの帽子 | AB40-19/580A-AL/M | 中国 |
| 1.03 | 1 | オイルのレベル標識 | AB31-23/C1950 | 夜明け |
| 1.04 | 2 | 切断弁 | KHNVN-G2-2233 | 中国 |
| 1.05 | 1 | エア フィルター | ELFP5G10W4.X | 夜明け |
| 1.06 | 1 | ヒーター | AB32-10/3D380 | 中国 |
| 1.07 | 1 | 水平なスイッチ | AB31-04/1200 | 国 |
| 1.08 | 1 | オイル温度スイッチ | AB31-14/3-1A2A3A-Z6 | 国 |
| 1.09 | 1 | 切断弁 | ABZAS-125-016-GP-1X/M | 国 |
| 1.10 | 1 | 球弁 | 限界スイッチとのKHNVN-G3/4-2233-12X | 中国 |
| 1.11 | 1 | 切断弁 | ABZAS-125-016-GP-1X/M | 中国 |
| 1.12 | 1 | ジャンクション・ボックス | 中国 | |
| 2 | - | 主要な油圧ポンプの単位 | ||
| 2.01 | 2 | モーター | 11kW、380V、50Hz。1つの50の0 RPM | 南アンホイ |
| 2.02 | 2 | 油圧ポンプ | 20YC14-1B | 動力源 |
| 2.03 | 2 | 鐘カバー | 中国 | |
| 2.04 | 2 | カップリング | 中国 | |
| 2.05 | 8 | 懸濁液のフィート | AB33-11/D4-60 | 中国 |
| 2.06 | 2 | 伸縮性がある接合箇所 | AB22-31/125-16NM | 中国 |
| 2.07 | 4 | ホースの操縦者の本管 | L=800mm | イタリア |
| 2.08 | 3 | ホースの下水管の本管 | L=500mm | イタリア |
| 2.09 | 3 | ホース圧力本管 | L=800mm | イタリア |
| 2.10 | 3 | ホースの吸引 | L=500mm | イタリア |
| 2.11 | 3 | ホース圧力 | L=500mm | イタリア |
| 3 | - | 主要な制御弁のグループ | ||
| 3.01 | 1 | 弁のブロック | Z D25-Exxx | 上海 |
| 3.02 | 1 | 安全弁 | DB 30-2-5 X/315X | 米国 |
| 3.03 | 1 | 弁の逆転 | 4WE 6 H6X/例えば24N9K4 | 米国 |
| 3.04 | 1 | 逆止弁 | S 52 P2-1X/ | 米国 |
| 3.05 | 1 | 圧力計およびホース | 0-400bar、63mm | ドイツ |
| 3.06 | 1 | 切断弁 | DV-08-01.X/0 | ドイツ |
| 3.07 | 1 | 圧力センサー | HM17-1X/250-C/V0/0 | 米国 |
| 3.08 | 1 | 安全弁 | DBDS 6 K1X/100 | ドイツ |
| 3.09 | 1 | 圧力計およびホース | 0- 400棒、63mm | Zeshang |
| 3.10 | 1 | 蓄積装置 | SB330-XXA1/112U-330A | 米国 |
| 3.11 | 1 | 圧力スイッチ | HED 1 OA4X/350 | Zeshang |
| 3.12 | 1 | 弁の逆転 | H-4WEH 25 J6X/6例えば。24N9ETK4 | Zeshang |
| 3.13 | 1 | 逆止弁 | M-SR 30 KE05-1X/ | 中国 |
| 3.14 | 1 | 圧力計およびホース | 0-250bar、63mm | 中国 |
| 3.15 | 1 | ジャンクション・ボックス | 上海 | |
| 4 | - | 帰りの石油フィルター | ||
| 4.01 | 2 | 逆止弁 | S 52 F2-1X/ | 中国 |
| 4.02 | 2 | 切断弁 | ABZAS-100-016-G-1X/M | 中国 |
| 4.03 | 1 | 帰りの石油フィルター | RFLDBN/HC50CAT10D1.X/-L24 | 夜明け |
| 5 | - | シリンダー弁のグループ | ||
| 5.01 | 1 | 弁のブロック | MD25-Exxx | 上海 |
| 5.02 | 1 | ソレノイドの球弁 | 4WEH XX J4X/6例えば。24N9ETK4 | ドイツ |
| 5.03 | 1 | 安全弁 | RDDA-LAN | 米国 |
3システムの主要な構成変数
燃料タンク容量:1500リットル
総設置済み力:22kWについて
供給電圧:400V X 50Hz
主要なポンプ構成:2つの不変の力の管理された軸ピストン可変的なポンプ
モーター11kW、400V、50Hz、1450RPM、IP55のクラスF。
（2単位は働く）
電磁弁の電圧:DC電圧24V
4の制御シリンダー指定
1) 開いたボディ シリンダー:2
モデル:FS118 480/200-1850の単一の棒の二重代理シリンダー
設計圧力:32 MPa
テスト圧力:42MPa
設置方法:共同軸受けが付いている両端のイヤリングの関係、
ピストン棒の表面処理:電気めっき処置、二重層の電気めっきをを癒やし、和らげる
ピストン棒の外装の保護。ゴム製袖は砂防止、オイル抵抗力がある、アルカリ抵抗力がある、およびacid-resistantであり、有効な使用期間は4年以内ではない
シールは水中に働く
1. 油圧装置の部品またはアセンブリすべてのインターフェイス フランジか管接合箇所は造船所によって提供される。
2. 油圧装置のパイプラインの鋼管、ホース、フランジ、管接合箇所または他の管付属品はすべて造船所によって提供される。
3. 電気システムのパイプラインのケーブル、特別なケーブルまたは他のケーブルの付属品はすべて造船所によって提供される。
4. 電気開始および制御システムは過去の性能の経験を電気システムの製造者によって与えられなければならない
5. 配管洗い流すおよび圧力試験装置は造船所によって提供される、
割れたはしけの最下のドアの水力の単位のデッサン
