双方向のハンドホイール付き 防水鋼のドア
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 標準: | CB 672,GB 10840,CB/T 3007 CB 3041,ISO 標準 | 材料: | 軟鋼、ステンレス鋼、アルミニウム、 |
|---|---|---|---|
| テスト: | 燃焼承認試験,ガスの密度試験,水圧試験,ホース試験,空気試験,クリート試験 | 寸法: | カスタマイズ,クライアントの図面として,標準として |
| アプリケーションタイプ: | 防水、耐候性、気密、防音、防火 (C ～ A60 クラス) (該当する場合) | 葉のタイプ: | 単葉,二葉,単皮,二皮 |
| 申請場所: | 宿泊施設 貨物庫 壁面 境界 | オープンタイプ: | スライディング,ヒンジング,ハンドホイール 迅速操作,レバー操作,犬のハンドル,など |
| 電力資源: | パネウマ,電気,水力,手動 | 閉じる装置: | 盗難 防止 |
| 分類証明書: | 型式承認、欧州共同体MEDの型式承認、CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、等 | ||
| ハイライト: | 鋼鉄速い代理の水密ドア,速い代理の水密ドア,海洋の準備の鋼鉄ドア |
||
製品の説明

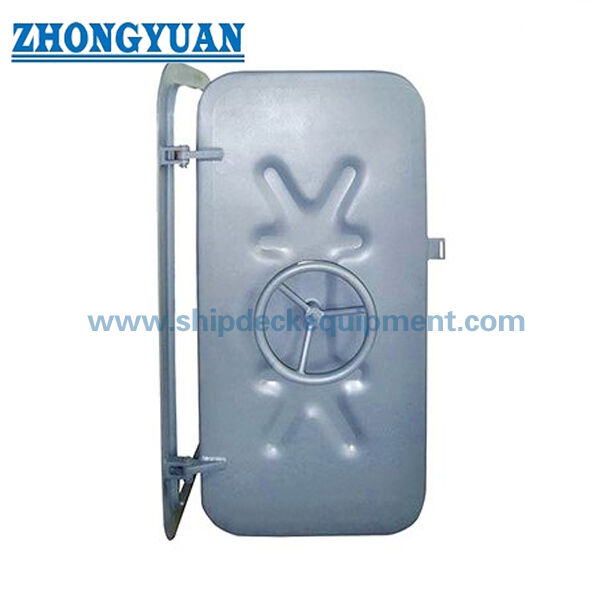

双方向のハンドホイール付き 防水鋼のドア
製品概要
この鉄鋼の水密門は 手動で操作できます水密壁のアクセス開口のための単葉のヒンジドア,容器の配置と適用される規則によりヒンジドアの快速閉塞が可能である場合固定メカニズムは,両側から操作できるようにハンドホイールが用意されています. 鋼筋フレームは,壁面に直接溶接することを目的としています.丸い角が開いている間扉の葉,ハンジ,シートシート,固定装置は,承認された船図と調整されなければならない.
入手可能なデータでは,通常の圧力範囲は0.05~0.06MPaで,約5~6mの淡水頭に相当する.この値はプロジェクト選択基準であり,普遍的な評価ではありません.必要な設計圧力耐水性,耐気性,防火性,防ガス性,防盗性,防水性,防水性,防水性,防水性,防水性,防水性,防水性,防水性,防水性,防水性,防水性,防水性,防水性,防水性,防水性,防水性,防水性,防水性,防水性,防水性,防水性,防水性,防水性,防水性電動版は別々の構成であり,完全な組立および承認範囲が検証されていない限り,単一の製品主張に結合してはならない..
速やかな仕様
- 製品タイプ:手動式迅速作用のヒンジ式水密門 → 両側から高速操作が必要でヒンジ式閉塞が認められる壁へのアクセス用に使用する.
- 操作:両側にあるハンドホイール → 操作者は両側から迅速作用する固定メカニズムを起動または解除することができます.
- 設置: 溶接された鋼筋枠 → 壁面切断,周囲の強化,枠の平らさ,溶接順序,歪みの制御は,承認された設置図に従ってなければならない.
- 基準圧力:0.05~0.06 MPa → 約5~6 mの淡水頭;最終設計と試験圧は,容器の損傷制御およびクラス要件から確認されなければならない.
- 名前の開口範囲:1200 × 600~1600 × 800 mm → 9つの開口組み合わせがアクセスと配置の選択のために記載されています.
- 6 / 8 / 10 mm → 選べる組み合わせと推定重量は,選択された開口によって異なります.
- 約重量:124〜238 kg →ヒンジサポート,ハンドリング,溶接順序,稼働,スペアパーツ計画に関連する.
- 材料と機能: 軽鋼が主要構成 → 不同鋼,アルミ,防火,防ガス,低音,電動,独自の技術確認が必要です.
主な技術パラメータ
| 定額 L × B × R100 |
輪郭の大きさ L2xB2xR150 |
切断 L1 xB1 xR200 |
葉のプレート 厚さ mm |
体重 体重 |
| 1200×600 | 1400×800 | 1300×700 | 6 | 124 |
| 1200×600 | 1400×800 | 1300×700 | 8 | 142 |
| 1400×600 | 1600×800 | 1500×700 | 6 | 133 |
| 1400×600 | 1600×800 | 1500×700 | 8 | 154 |
| 1400×600 | 1600×800 | 1500×700 | 10 | 165 |
| 1400×700 | 1600×900 | 1500×800 | 6 | 151 |
| 1400×700 | 1600×900 | 1500×800 | 8 | 177 |
| 1400×700 | 1600×900 | 1500×800 | 10 | 185 |
| 1500×600 | 1700×800 | 1600×700 | 6 | 142 |
| 1500×600 | 1700×800 | 1600×700 | 8 | 162 |
| 1500×600 | 1700×800 | 1600×700 | 10 | 172 |
| 1500×700 | 1700×900 | 1600×800 | 6 | 157 |
| 1500×700 | 1700×900 | 1600×800 | 8 | 187 |
| 1500×700 | 1700×900 | 1600×800 | 10 | 195 |
| 1500×800 | 1700×1000 | 1600×900 | 6 | 167 |
| 1500×800 | 1700×1000 | 1600×900 | 8 | 205 |
| 1500×800 | 1700×1000 | 1600×900 | 10 | 221 |
| 1600×600 | 1800×800 | 1700×700 | 6 | 146 |
| 1600×600 | 1800×800 | 1700×700 | 8 | 173 |
| 1600×600 | 1800×800 | 1700×700 | 10 | 181 |
| 1600×700 | 1800×900 | 1700×800 | 6 | 163 |
| 1600×700 | 1800×900 | 1700×800 | 8 | 194 |
| 1600×700 | 1800×900 | 1700×800 | 10 | 207 |
| 1600×800 | 1800×1000 | 1700×900 | 6 | 204 |
| 1600×800 | 1800×1000 | 1700×900 | 8 | 224 |
| 1600×800 | 1800×1000 | 1700×900 | 10 | 238 |
選択と調査ガイド
ステップ1:設計された隔壁とアクセス路に手動のヒンジ付きの迅速作用の防水ドアが許可されていることを確認します.機動滑りドアと交代できないヒンジドアは,船舶規則が滑りドアを要求する場所では.
ステップ2名前の開口を選択し,壁面切断図,開口方向,ヒンジサイド,シール高度,隣接構造,隔熱/内膜厚さ,両側から操作許可封筒.
ステップ3設計上の水頭または圧力,圧力方向,コンパートメントの配置,損傷水線ベース,ドアが片側または両側からの圧力に耐えられるかどうか
ステップ4ドアとフレームの材料,葉板の厚さ,密封材,ヒンジと固定材料の要件,表面の準備,コーティングシステム,腐食許容量を確認します.ステンレス鋼のインターフェースの詳細.
ステップ5必要な機能を確認します: 防水のみ,防気,防火,防ガス,防音,防盗ロック,または電動操作標準的な防水ドアから想定できない.
ステップ6量,船舶またはオフショアユニットの種類,設置場所,分類会社,証明書と証人の範囲,配送目的地,必要な配送日,承認された図示参考写真がある場合.
構造
Welded steel frame | Single hinged steel leaf | Rounded-corner opening | Dual-side handwheels | Quick-acting securing mechanism | Perimeter gasket and compression seat | Hinges and stops | Internal and external operating access | Surface-protection system
防水 設置 品質 利点
- 双面ハンドホイルの操作は,外部の電源を必要とせずに,迅速な局所的な開閉をサポートします.そして緊急解離装置は 承認された設計に従ってなければなりません.
- 迅速作用の固定システムは,密着管の周りを分散圧縮するように設計されています. 均一な密着は,フレームの平らさ,正しいドッグ調整,密着管の状態,ハンジーの順位制御された葉の曲線
- 丸い角の開口とフレームの幾何学は,供給された次元スケジュールで鋭い直角的な移行を避けます.製造および造船所設置の間,実際の角半径と防壁の切断は維持されなければならない..
- 壁面に直接溶接すると統合された境界が作れますが,過剰な熱の入力によりフレームが歪み,密封板の接触が減少します.溶接後の調整は重要な受け入れポイントです.
- 扉の質量は,開口サイズとプレートの厚さによって増加します.ヒンジ容量,開口支架,ハンドリングポイント,設置のためのリフティング方法最終的な承認の前に安全な手動操作を審査する必要があります..
- 指定された 0.05~0.06 MPa の圧力範囲は,選択基準として扱われるべきである.プロトタイプ圧力試験,生産漏洩試験,乗用座席検査,そして目撃者の要求は,適用される基準に依存します.クラスルールと承認された検査計画
- フレーム,葉の縁,ヒンジ,溶接器,および埋め込みハードウェアにコーティング連続性が要求されます.容器のコーティング仕様と密封材料との最終塗料の互換性は,出荷前に確認されるべきです..
カスタム属性
- 製品タイプ: 迅速作用する鉄製水密門 → 承認された水密隔壁の位置のための手動ハンジングアクセス閉塞
- 操作: 双面ハンドホイール → 壁の両側から局所操作を可能にします
- 名前の開口: 1200 × 600 から 1600 × 800 mm → アクセス要件,構造,承認された容器図に基づいて選択する
- 基準圧力:0.05~0.06 MPa → 約5~6 mの淡水頭; プロジェクトの設計と試験圧はまだ確認されていない
- 葉板の厚さ: 6 / 8 / 10 mm →利用可能性は,付属した表の名前の開口組み合わせに依存します.
- 原材料: 軽鋼 → ステンレス鋼とアルミニウムは,直接的な材料の代替品ではなく,別々の工学的変種です
- 装着: 溶接された隔壁フレーム → 切断精度,強化,溶接順序,歪み制御が最終的な防水性に影響する
- 開き手:左手または右手,確認 → 承認された図面のヒンジ側と開き方向をマーク
- 密封システム: 周辺密封体,確認される材料 →密封体プロファイル,圧縮,結合方法,交換アクセスはプロジェクト特有のものです
- 防火/ガス/音響等級: 確認 → 完全なドア組件に適用される試験および承認証明書がある場合にのみ等級を指定する
- アンチパイラシーロック: プロジェクトによって利用可能 → 内部リリース,エスケープルート互換性,ロックロジック,クラス/フラグの承認が検討されなければならない
- 証明書: プロジェクトの要求 → 承認によると,材料の追跡可能性,試験,目撃者範囲は生産前に合意されなければならない.
働き方
Turn the handwheel from either side → The quick-acting securing mechanism releases or engages the perimeter securing points → The hinged leaf opens or closes → Final handwheel movement compresses the gasket against the frame seat → Seating配列と漏れは,稼働中にチェックされます
申請
Watertight subdivision bulkheads | Machinery-space access positions | Shaft-tunnel or service-space access where hinged doors are permitted | Pump rooms and technical compartments | Workboats and merchant vessels | Offshore-unit compartments subject to project approval | Newbuilding and replacement projects
認定 と 利点
証明書,承認文書,材料の追跡可能性,圧力または漏れ試験,および検査の目撃は,プロジェクトの要件,適用される規則,承認された図面,そして分類会社の手続きタイプ承認,EC MED承認,火災認証,またはクラス製品認証はデフォルトで含まれていません.
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
図解と写真
よくある質問
Q1 について0.05~0.06 MPa の圧力範囲は,すべての装置に適していますか?
A1:この製品データのために提供された基準範囲です. 必要な設計と試験圧力は,設置レベル,損傷水線,圧力方向,容器規則から確立する必要があります.,承認された図面と分類協会の要件
Q2 についてこのハンドホイールの扉は 液体式または電動式スライド式防水ドアに 取って代わることができますか?
A2 について自動ではありません.水密壁の場所によっては,適用される船舶規則に従ってスライドドアや電動ドアが必要です.船舶設計者及び分類協会は,手動のヒンジ式迅速作用ドアが意図した場所では受け入れられることを確認しなければならない..
Q3 について防火,防ガス,防音,防盗,クラス証明書が標準に含まれていますか?
A3 についていや 機能と承認の範囲は別々です 必要な資格 試験基準 ロック・エスケープ・アレンジ クラス・証人 タイプ・承認定価表の前に合意し,関連する設計と試験の証拠によって裏付けなければなりません..
