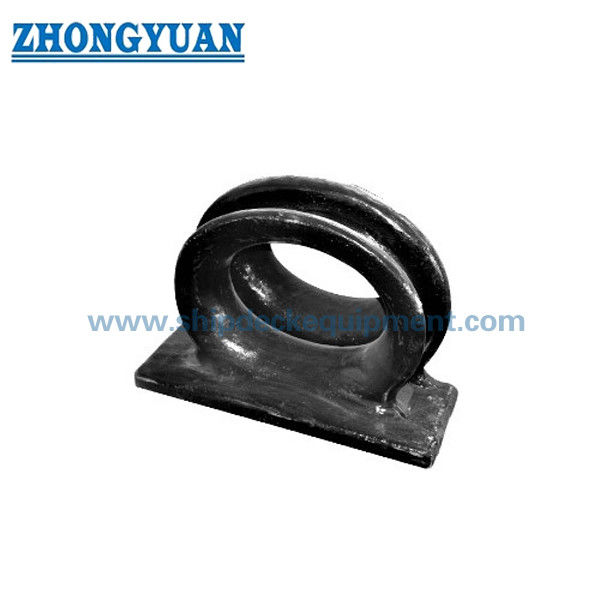

海上甲板の溶接式アンテナ ◎ CB34型C型 鋳造鋼ロープガイド 小型船舶用

船舶用鉄鋼ロープガイド CB34タイプC

製品概要

CB34 型 C 型 船舶甲板の溶接式固定ストック は,固定ストックを制御された方向に導くために甲板に設置された鋳造鋼ロープガイドである.この型は,ロープ接触表面を丸くした鋳造体を使用する.小型船舶の固定作業中に鋭い接触,ロープの局所的な磨き,ロープの不安定な誘導を減らすのに役立ちます.

この製品ページは,デッキの設置,鋳造品質,スムーズなロープ接触幾何学,および溶接エリア制御に焦点を当てています.ロープ接触領域は,吹き飛ばし,プライマーコーティングの前に,着用され,滑らかに磨かれます.ステンレス鋼のバージョンでは,接触面はプロジェクト要件に応じて磨きることができます.小さい孔や挿入などの鋳造表面の表示は,船舶鋳造の検査で認められる限度範囲内で制御され,サービス性能に影響を与えない.鋳造体と甲板構造間の溶接接続領域から50mm以内では,溶接品質に影響を与える欠陥は,適用される手順に従って回避または修復されなければならない.

製品にはCB34-76型Cの寸法があります. 造船所,設計者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者,技術者クラシフィケーション・ソસાયティ.

速やかな仕様

• 製品タイプ: CB34 タイプC デッキ用 溶接式アンローリング ストック → デッキに搭載されたアンローリング装置のための鋳鋼ロープガイド
• 設置:甲板に溶接 → 防壁に設置する用ではない.
• 標準: CB34-76 タイプC → この製品シリーズの標準的な尺寸ベース.
• 材料:C-Mn鋼の鋳造または不?? 鋼の鋳造 →氷級または特殊サービス船舶のための特殊鋼のグレードについて議論することができます.
• 適用されるロープサイズ:鋼鉄ロープ 15 ¥43.5 mm / 繊維ロープ 円周 125 ¥325 mm / ナイロンロープ 直径 30 ¥90 mm →実際の固定ロープに応じてモデルを選択します.
• 総尺寸範囲: L 150 〜 500 mm / L 1 400 〜 880 mm / B 110 〜 350 mm / H 250 〜 589 mm →デッキスペースと溶接配置をチェックするのに役立ちます.
• 重量範囲:37.5~296 kg → 処理,梱包,設置計画に影響を与える.
• 表面処理: Sa2.5 吹き込み + 炭酸鋼のエポキシショッププライマール → ステンレス鋼のバージョンは,必要に応じて磨くことができます.
• 品質に焦点を当て,ロープ接触表面が滑らか,鋳造指示が制御され,溶接付近のエリアの品質,任意のFEA検証.

主な技術パラメータ

注: 表は,ウェブサイトの使用のための主要ロープ選択パラメータと主要な輪郭寸法を維持します. 詳細な構造寸法,例えば,地元の壁厚さ,縁半径,製造図や造船所の設置図を準備する際に,標準図や承認されたGA図と並行して,細いフィレットの寸法も確認する必要があります..

選択ガイド

ステップ1:ロープの種類とサイズを確認します.鋼鉄ロープの直径,麻ロープの周長,ナイロンロープの直径は,対応するモデル範囲に一致します.

ステップ2:デッキの設置スペースを確認する: L,L1,B,B1,H,H1を利用可能なデッキエリアと近くの構造物と比較する.

ステップ3: 材料と表面の仕上げを確認する: 表面を吹き飛ばし,プリームしたC-Mn鋳鋼を選択する.耐腐蝕性または特殊サービスが必要な場合は,磨きされた接触面を持つステンレス鋼.

ステップ4: 検査と証明書要求の確認: 必要なクラス協会,材料証明書,検査レベル,およびFEA検証が必要かどうかを通知します.

構造

• 鋳型ロープコンタクトボディ デッキ 溶接したベース 丸いロープパス 滑らかな接点面 接点付近の品質管理エリア ステンレスステールで磨いた接点面オプション
• 鋳造,設置,品質 の 利点
• 鋳造ボディの幾何学は,連続した丸いロープ通路を提供し,固定ロープとの鋭い局所的な接触を軽減します.
• 木材のパターンや失われた泡鋳造プロセスは,量,次元制御,表面仕上げ要件に応じて選択することができます.
• ロープ接触面は炭素鋼版では塗装され,滑らかに磨かれる.不?? 鋼版では必要に応じて磨くことができる.
• 孔や挿入などの鋳造の兆候は,船舶鋳造の検査で認められる限度範囲内で制御され,製品の性能に影響を与えてはならない.
• 50 mm の 溶接 付近 の 領域 は, 切断 機体 と 甲板 構造 の 間 の 溶接 質 に 影響 する 欠陥 を 避ける ため に 制御 さ れ ます.
• デッキの溶接装置は,適切なデッキ強化と承認された溶接手順と組み合わせると,強く清潔な接続を提供します.
• 必要な場合,構造最適化やプロジェクトレビューのために有限要素分析が提供できます.

カスタム属性

• 標準: CB34-76 Type C → 船舶図面や造船所の仕様でCB34 Type Cのアンテナが要求される場合,このフィールドを使用します.
• 設置:デッキを溶接 →デッキに設置された固定ロープの導航に適しています.
• 材料: 鋳造C-Mn鋼 / 鋳造ステンレス鋼 / 特別鋼 確認 → 船舶サービス環境とプロジェクト要件に応じて選択
• ロープサイズ:鋼鉄ロープ 15 ¥43.5 mm / 麻ロープ回り 125 ¥325 mm / ナイロンロープ 30 ¥90 mm → メインモデル選択ベースとして使用.
• 表面処理: Sa2.5 吹き込み + エポキシショッププライマール / ステンレス鋼の磨き → コート前に確認.
• 検査: 確認される製造者検査/クラス検査 → 証明書の範囲は,プロジェクト要件に従って行う.
• FEA 検証: 必要に応じて利用可能 → 特殊プロジェクトや顧客によるエンジニアリング審査に役立ちます.

調査ガイド

• 要求される規格とタイプ: CB34-76タイプC,または異なる場合は図示してください.
• ロープの種類とサイズ:鋼鉄ロープ直径,麻ロープの周長,ナイロンロープ直径.
• 材料要求:C-Mn鋼,不?? 鋼,特殊鋼の鋳造.
• 表面処理の要件:プライマーコーティング,最終塗料システム,または不老鋼の磨き.
• 量と船舶の種類:新築,修理,小型船舶,作業ボート,リグ,船船,その他の用途.
• 設置図またはデッキ配置図,利用可能な場合.
• 必要な証明書: メーカーの試験証明書,材料証明書,またはクラス証明書.
• 配送目的地と必要な配送時間

働き方

• Deck welding and reinforcement → Rope enters the rounded chock opening → Contact surface guides the mooring rope direction → Smooth radius reduces local rope abrasion → Mooring load is transferred through the welded deck structure
• 申請
• 小型船 作業船 拖船 漁船 サービスボート CB34型C型の溶接ボックが必要な甲板の固定装置

認定 と 利点

認証は,プロジェクト要件,検査範囲,およびクラス社会承認手順に従って整理することができます.

認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

図解と写真

注文

• CB34-76型Cモデルを確認するか,容器の図の項目番号を入力してください.
• ロープの種類とサイズを確認して モデルを選択してください
• 材料,表面処理 ステンレス鋼の磨きが必要かどうか確認します
• 量,必要な証明書,検査の範囲を確認します
• 配送先,包装条件,配送日程を確認してください

よくある質問

Q1: 適切なCB34型C型アンテナのサイズをどのように選ぶか?

A1: サイズは,実際の固定ロープの種類とサイズに応じて選択する必要があります.表は,各モデルのための最大鉄筋ロープ直径,亜麻ロープ回り,ナイロンロープ直径を示します.デッキスペースと設置図も注文する前に確認する必要があります.

Q2: CB34 Type C のアンテナ ストックが不?? 鋼で供給できるか?

A2: はい.標準製品はC-Mn鋼で鋳造され,耐腐蝕性,外観,または特別なサービス条件がそれを必要とする場合,ステンレス鋼は議論することができます.磨きは,通常,指定された場合のみ,ステンレス鋼の接触面に適用されます..

Q3: 鋳造鋼デッキの溶接式アンローリングチャックには,どの品質点をチェックすべきですか?

A3:重要な点は,ロープ接触表面が滑らか,船用鋳造の許容範囲内で制御された鋳造の指示,50mmの溶接付近の領域内で溶接に影響を与える欠陥がないこと,正確な輪郭の寸法適切な表面処理と プロジェクト要件に適合する証明書の範囲

重要なエンジニアリング 注記

• この製品は,甲板の溶接装置に使用される.甲板の強化と溶接の詳細は,船舶構造に応じて造船所または設計者によって確認されなければならない.
• 鋳造面の表示は,適用される検査基準およびクラス要件に従って評価される.受け入れられる表示は,強度,溶接,または使用性能に影響しない..
• 炭素鋼製品では,接触面は塗装の前に塗装され,滑らかに磨かれます.不?? 鋼製品では,必要に応じて磨きが指定できます.
• クラス証明書,材料証明書,検査参加は,証明書の費用と期間が異なるため,注文前に確認しなければならない.
