鉄鋼の固定装置 CB34-76 B型船の固定装置

ブルワークボルト式鋳鋼製係留チョック | CB 34-76 B型船舶係留装置

製品概要

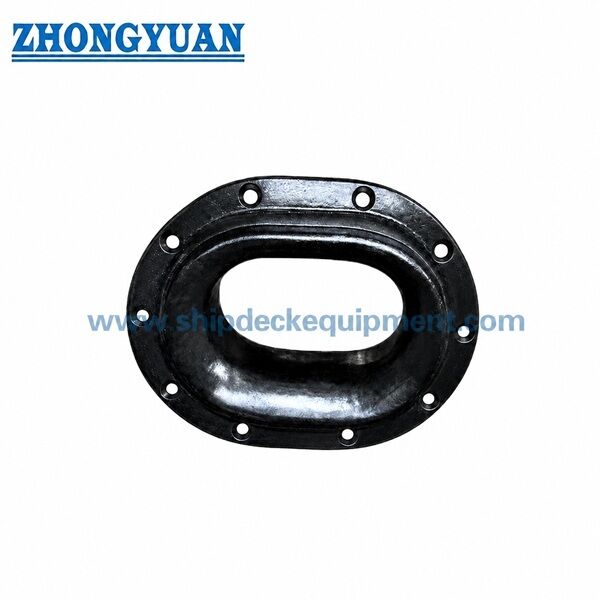

CB 34-76 タイプ B ブルワークボルト固定鋳鋼係留チョックは、ブルワークエリアに係留ロープをガイドし、係留操作中にロープのリード方向を制御するために使用される船舶係留金具です。タイプ B の設計はブルワークにボルトで取り付けるように構成されており、船舶の構造とボルトの配置が標準寸法またはヤードの図面と一致する必要がある新造、交換、修理プロジェクトに適しています。

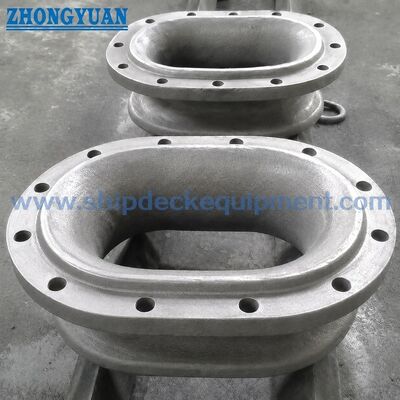

鋳物本体、滑らかなロープ接触半径、表面仕上げ、ボルト穴、ブルワーク開口部および周囲の船の構造を選択時に一緒にチェックする必要があります。ロープの摩耗を減らすために、ロープの接触面は滑らかに研磨する必要があります。チョック本体と船舶構造の周囲の 50 mm の接触領域には、取り付け、着座品質、またはファスナーの締め付けに影響を与える可能性のある鋳物や表面の欠陥があってはなりません。

簡単な仕様

• 標準: CB 34-76 → タイプ A、タイプ B、タイプ C、タイプ D をカバーする海洋係留チョック標準。
• タイプ：タイプB ボルト固定タイプ → 標準表およびプロジェクト図に従ってリベットまたはボルトでブルウォークに設置することを目的としています。
• 適用可能なロープ範囲: ケーブル直径 18.6 ～ 43.5 mm、亜麻周囲 160 ～ 325 mm、ナイロンケーブル直径 35 ～ 90 mm → ロープのサイズをチョック開口部およびロープ接触半径と一致させるのに役立ちます。
• 主な寸法：L200～480mm、L1 300～685mm、L2 400～870mm→ブルワーク開口部や設置スペースに合わせた芯長寸法。
• ブルワーク開口寸法: L3 310–705 mm、B3 240–545 mm → 造船所の開口準備および交換作業に重要。
• ボルトまたはリベット: 直径 12 ～ 24 mm、数量 12 または 16 → 最終的な留め具の仕様は、船舶の図面およびクラスまたはヤードの要件で確認する必要があります。
• 重量範囲: 22.6 ～ 205 kg → 見積、取り扱い、梱包、配送計画に役立ちます。
• 材料オプション: 砕氷船プロジェクト用の鋳造 C-Mn 鋼、鋳鉄、鋳ステンレス鋼、または特殊鋼 → 最終的な材料グレードは注文仕様書によって確認されます。

主な技術パラメータ

選定・お問い合わせガイド

ステップ 1: 規格とタイプを確認する → CB 34-76 タイプ B、ブルワークボルト式係留チョック。

ステップ 2: 船舶の係留配置に応じて、ロープのサイズ → 最大ケーブル直径、亜麻周囲またはナイロン ケーブル直径を確認します。

ステップ3：本体寸法→L、L1、L2、B、B1、B2と設置マッチングのためのブルワーク開口部寸法L3×B3を確認します。

ステップ 4: 締結配置を確認します。→ ボルトまたはリベットの直径、数量、穴の一致、および既存のブルウォーク開口部が新築用か交換用かを確認します。

ステップ5: 材質と鋳造工程の確認 → C-Mn鋼、鋳鉄、ステンレス鋳鋼、または特殊鋼を鋳造します。注文量とプロジェクトの要件に応じて、木型またはロストフォームプロセスについて議論できます。

ステップ 6: 表面処理と文書の確認 → サンドブラスト Sa2.5、エポキシ ショップ プライマー、研削ステンレス鋼表面仕上げまたはカスタム コーティング;プロジェクト要件に応じた証明書と検査範囲。

構造

• 鋳造ボディ |滑らかな地面のロープ接触半径 |防壁開口部 | 写真 防壁開口部ボルトまたはリベットの穴 |座面 |表面処理
• 鋳造、設置、エンジニアリングの利点
• タイプ B の構造はブルワークのボルト締め設置を目的としているため、注文確定前に開口部のサイズ、ボルト穴の配置、着座面を造船所の図面​​と照合する必要があります。
• 係留ロ​​ープの誘導中のロープの摩耗を減らすために、ロープの接触半径は滑らかに研磨する必要があります。
• 注文量、表面要件、プロジェクトスケジュールに応じて、木型またはロストフォーム鋳造プロセスを選択できます。
• 鋳物本体と船舶構造周囲の 50 mm の接触領域をチェックして、取り付け、座席の品質、またはファスナーの締め付けに影響を与える可能性のある表面欠陥を避ける必要があります。
• プロジェクトのレビュー、造船所の承認、または特殊船舶への申請に必要な場合は、有限要素の強度計算と構造の最適化を手配できます。
• 材質、表面処理、書類の範囲は船舶の種類、設置位置、分類要件に応じて確認する必要があります。

カスタム属性

• 製品タイプ: タイプ B ブルワークボルト固定係留チョック → ボルト固定またはリベット固定の取り付け配置を備えた鋳造本体。
• 標準: CB 34-76 → プロジェクトで CB 海洋係留チョックが指定されている場合に適しています。
• 設置: ブルワークのボルト締め取り付け → 標準およびヤード図面に従ってチョックがブルワークの開口部に固定される場所に使用されます。
• ロープ接触面: 滑らかな半径を研磨 → ロープの摩擦と局所的な摩耗を軽減します。
• 鋳造プロセス: 木型またはロストフォームプロセス → 数量、サイズ、表面要件に応じて選択されます。
• エンジニアリングチェック: 必要に応じて FEA レビューが利用可能 → プロジェクト固有の条件下での強度検証または最適化に使用されます。

仕組み

係留ロ​​ープがブルワーク開口部に近づく → 地面の滑らかなチョック表面がロープをガイドする → ロープの方向はチョック開口部を通じて制御される → 荷重は鋳物本体、留め具、強化されたブルワーク構造を通じて伝達されます。

アプリケーション

貨物船 |ばら積み貨物船 |タンカー |作業船 |はしけ |タグボート |造船プロジェクト |船の修理と交換 |ブルワーク係留ステーション

認定と利点

認証: CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカーテスト証明書。

クラス認定の範囲に応じて、プロジェクト要件に応じて、クラス分類証明書、材料証明書、検査記録、コーティング書類をご利用いただけます。

絵と写真

よくある質問

Q1: CB 34-76 タイプ B は溶接またはボルト止めの係留チョックですか?

タイプBはブルワーク取り付け用のボルト固定タイプです。ボルトまたはリベットの直径、数量、穴の配置は、製造前に容器図面と照合してください。

Q2: ロープ接触面を滑らかに研磨する必要があるのはなぜですか?

係留ロ​​ープは、着岸および係留操作中にチョックを通過します。地面の滑らかな半径により、摩擦と局所的なロープの摩耗が軽減されます。

Q3：お見積りに必要な情報は何ですか？

規格とタイプ、ロープのサイズ、必要な寸法または図面、材質、表面処理、留め具の要件、数量、証明書の必要性、納品先、所要納期をお知らせください。
