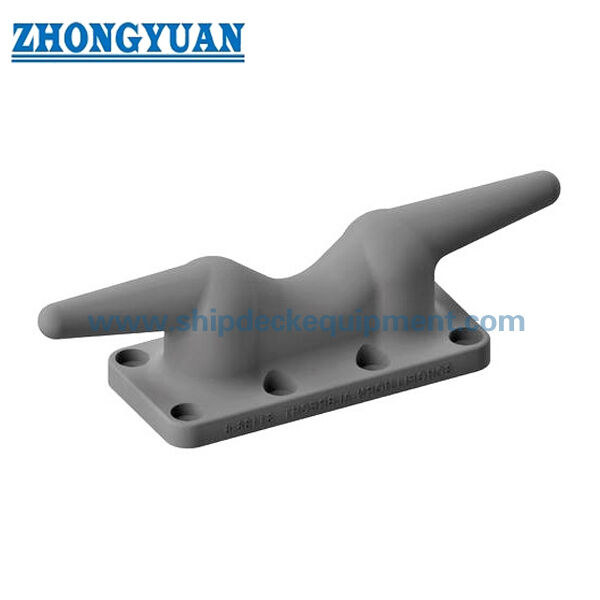

内陸船用のボルト付きアンローリングケベル 鋳造金属デッキと防壁タイプ (GB 2026)

内陸船用のボルト付きアンローリングケベル 鋳造金属デッキと防壁タイプ (GB 2026)

製品概要

GB 2026ボルト型アンローリングケベルは,内陸船舶,小型作業ボート,サービスボート,船団,泊場,マリーナアンローリング位置で使用されるコンパクト鋳型アンローリングフィッティングです.螺栓によってデッキや要塞にインストールすることができますロープを溶接したボラードベースなしで固定する必要がある簡単な固定点を提供します.

このケベルは,通常,ロープ直径,材料,設置位置,利用可能な設置スペース,サポートデッキまたは要塞構造の強さによって選択されます.付属した表は,最大75mmまでのマリーナロープ直径と1から重量を持つ鋳銅と鋳鋼のバージョンをカバーします.33 kg から 11.2 kg.安全な固定使用のために,ボルトの配置,裏付けプレートまたは局所強化,および証明書の範囲は,プロジェクト要件に従って確認されるべきです.

速やかな仕様

• 製品タイプ: 固定船 → 内陸船や小型船用のコンパクトデッキまたは防壁の固定船
• 技術規格: GB 2026 → 尺寸,ロープ直径選択,材料オプション,モデル確認の基準
• 装着形態:ボルト付き → 支架構造とボルト配置が適切である場合,溶接フィッティングよりも安く設置および交換できます.
• 基準ロープサイズ: 付属テーブルでは最大 30 / 35 / 50 / 75 mm のマリーナロープ直径 → 最終ロープサイズは,船の固定装置と比較して確認する必要があります.
• 材料の選択肢:鋳銅,鋳銅,鋳C-Mn鋼,鋳ステンレス鋼,およびノジュール型鋳鉄 →腐食環境,磨き要件,プロジェクト予算に応じて選択します.
• 重量範囲: 1.33 kg から 11.2 kg → 小型および中型泊位に適しており,コンパクトなサイズと簡単な操作が必要です.
• 表面処理:Sa 2.5 吹き込み + 1 層エポキシショッププライマー,電熱,磨き,またはカスタマイズされた仕上げ →最終表面処理は材料と注文要件に依存します.
• 証明書の適用範囲: CCS,NK,BV,ABS,DNV,LR,KR,IRS,RSなどの証明書は,デフォルトの供給項目ではなく,プロジェクトの要件に応じて配置できます.

主な技術パラメータ

選択と調査ガイド

ステップ1: GB 2026 螺栓式固定ケベルと船図または泊位配置に従って必要なロープ直径を確認する.

ステップ2: 設置位置を確認する: 甲板に設置されたり,防壁に設置されたり,利用可能なベーススペース,プレートの厚さ,裏プレート,ボルトの締め付けのためのアクセスを含む.

ステップ3:材料の要件を確認する:鋳鋼,ノジュール型鋳鉄,鋳銅,鋳青銅,鋳ステンレス鋼,またはプロジェクト指定の他の材料.

ステップ4: 表面処理を確認します. 店頭プライマー,ガルバン化仕上げ,磨いた仕上げ,最終塗料システム,または顧客が指定した他の処理.

ステップ 5: 報名前に証明書と検査範囲を確認します: メーカー証明書,材料証明書,クラス証明書, UT / MT 検査,または必要に応じて目撃者検査.

ステップ 6: 量,使用容器の種類,設置図または写真,配送目的地,必要な配送時間

構造

Cast kevel body | Twin mooring horns | Smooth rope-contact radius | Bolted mounting base | Deck or bulwark installation interface | Optional cast steel / nodular cast iron / copper alloy material | Shop primer, 振動,磨き,または指定された仕上げ

鋳造,設置,エンジニアリング の 利点

• 螺栓式装置は,小型の船舶,交換作業,コンパクトな着陸位置に便利である製品ボディを溶接せずに,ケベルをデッキまたは要塞に設置することができます.
• 鋳造ボディは,丸いホーントランジションと連続ロープ接触表面に適しており,着陸作業中に鋭い局所的な接触を減らすのに役立ちます.
• 鋳造,肥料加工,仕上げの際に曲線領域の滑らかな移行を制御して,ストレスの濃度を軽減し,ロープ接触行動を改善する必要があります.
• 鋳鋼は小型の船の固定フィッティングにとって堅牢な選択肢であり,耐磨性や鋳造安定性が重要であれば,ノジュール型鋳鉄は考慮することができる.
• 耐腐蝕性や特殊な外観を必要とするプロジェクトでは,銅合金や不oxidable steelのバージョンを議論することができます.
• 螺栓付き接続は,螺栓直径,螺栓グレード,腐食防護,支板,および地元のデッキまたは要塞の強化とともに見直さなければならない.
• UT,MT,寸法検査,材料の追跡可能性,FEAベースのレビューは,顧客が検査または強度検証を指定した場合,プロジェクトの要件に応じて取り決めることができます.

カスタム属性

• 標準: GB 2026 → 造船所または所有者の仕様によりこのボルト式固定ケベル規格が要求される場合
• 設置:デッキまたは防壁のボルトタイプ → シンプルな設置,交換の便利性,コンパクトな足跡が必要な場合に適しています.
• 適用:内陸船と小型ボート → 小型・中型泊位での泊用のため,引き上げのためではない.
• ロープサイズ: 付属テーブルでは最大75mmのマリーナロープ直径 → 生産前に最終ロープタイプと直径を確認します.
• 材料:鋳鋼/結末型鋳鉄/鋳銅/鋳青銅/鋳不?? 鋼 → 腐食,磨損,コスト,プロジェクト要件に応じて選択します.
• 表面処理:Sa 2.5 吹き込み + エポキシショッププライマー,電熱,磨き,またはカスタマイズ → 仕上げ方法は選択された材料に依存します.
• 検査: UT/MT/尺寸検査 要求に応じられる → 検査範囲は,報名前に記載されるべきです.
• カスタマイズ:図面またはサンプル → 非標準の寸法,材料,コーティング,証明書の範囲で確認する必要があります.

働き方

Mooring rope is led around the kevel horns → Smooth curved contact surfaces guide and support the rope → Mooring force is transferred through the cast body → Bolts and backing structure transfer the force to the deck or bulwark → Periodic inspection checks bolts覆い,ロープ接触着用

申請

内陸船 小型作業ボート バルゲート 港湾サービスボート マリーナ泊位 甲板の泊位 防壁の泊位 小型の船の交換プロジェクト 作業ボートの泊位の配備

認定 と 利点

証明書は,プロジェクト要件,検査範囲,材料の追跡可能性,およびクラス社会承認手順に従って整理することができます.

認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

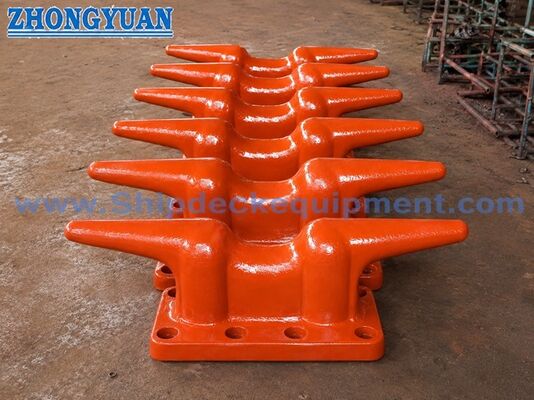

図解と写真

よくある質問

Q1: このボルト付きの固定ケベルは,デッキと防壁の両方に設置できますか?

A1: はい.サポート構造,ボルト配置,サポートプレート,および利用可能な設置スペースが適切であれば,デッキまたは要塞の設置に使用できます.最終装置は,船や泊場の配置図に従って確認されるべきです.

Q2: 正しいサイズをどのように選ぶか?

A2: GB 2026 標準,ロープ直径,材料,設置位置,および利用可能なマウントスペースによってケベルを選択します.付属したテーブルは,最大マリーナロープ直径,主要な寸法,そして重さプロジェクトに定義された作業負荷を必要とする場合,負荷ベースとボルト付き接続設計は別々に確認する必要があります.

Q3: 報名前に必要な情報は?

A3: 規格,ロープ直径,材料,表面処理,量,設置位置,ボルト要求,証明書の範囲,検査要求,配送目的地を確認してください.必要な配達時間図面,サンプル写真,または既存の交換部品の写真が役立ちます.
