製品概要

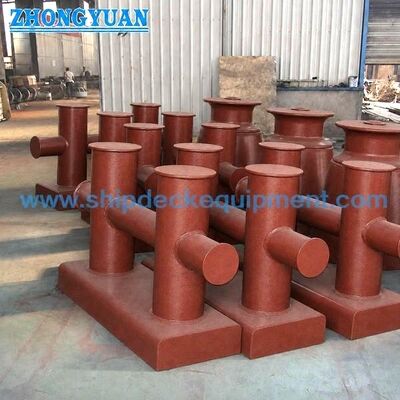

GB/T 554型 DH型デッキ用溶接式二重交差ビットボラーードは,船舶デッキの設置のための高溶接ベースを持つ溶接式鋼管の固定ボラーードである.修正されたサイズ説明によると,DH型はDN200~DN300型デッキ溶接型, 主にデッキ構造への直接溶接とデッキ補強器へのより強い負荷移転を必要とするより大きな船舶の固定ステーションに使用されます.

DN200以下のサイズのためのType DLボルト付きベースバージョンと比較して,Type DHは,溶接デッキの設置,ベーブ製製の製造関節,および高いベースインターフェースに焦点を当てています.横横のパイプは,ダブルビット構造を通して連続です管から底への接点と底から底への溶接は,設計図とWPSに従って行うべきである.ロープ接触溶接は,固定ロープの損傷を減らすために滑らかに地面する必要があります..

速やかな仕様

• 製品タイプ:デッキ用溶接式二重交差ビットボラー →船の泊席デッキ用高底型溶接装置
• 規格とタイプ:GB/T 554-2008 DH型 → 甲板で溶接された高ベース版のダブルクロスビット・ボラード
• 名指直径範囲: DN200 〜 DN300 → DN200 以下のタイプ DL ボルト付きベース範囲から分離.
• SWL範囲: 72~185 kN → デッキ補強とロープリード方向の確認の最初のボラード選択に使用される.
• 製造: 溶接された鋼管と鋼板 → 鋼板はパイプに巻き込み溶接され,または指定された鋼管を使用することができます.
• 溶接の焦点: 鍵関節のベーブ準備と深深溶接 → 最終溶接の詳細,WPS,検査範囲はプロジェクト要件に従います
• ロープ接触仕上げ: 溶接と鋭い縁が滑らかに → 包装や負荷移転中に固定ロープを保護するのに役立ちます.
• 表面処理: Sa 2.5 吹き込み + エポキシショッププライマー → オーダーに応じて最終コーティング,ガルバン化,ステンレスポーリング,または特殊な仕上げ.

主な技術パラメータ

GB/T 554 DH型デッキのメインページの寸法は,DN200~DN300に限定された,二重交差ビットボラードで溶接されています.

注:デッキの溶接溝,溶接サイズ,WPS,NDTの範囲,デッキの強化はプロジェクト特有のものであり,生産前に確認されるべきである.

選択と調査ガイド

ステップ1:GB/T 554 DH型と名直径 DN200~DN300をSWLと船舶の固定配置に従って確認する.

ステップ2:デッキの溶接装置,ベースの高さ,利用可能なデッキスペース,ロープリード方向,周辺の強化を確認します.

ステップ3: 溶接の要件を確認:溝の準備,深層溶接の詳細,WPS,溶接の検査,必要に応じてクラス目撃.

ステップ4: 材料の要件を確認する: 軽鋼,C-Mn鋼,不?? 鋼,または指定された場合,氷級プロジェクト用の特殊鋼.

ステップ 5: 表面処理を確認します. 店頭プリマー,最終塗料システム,ガルバン化,鏡/サテンで磨かれたステンレス仕上げ,または他の指定仕上げ.

ステップ6:注文前に証明書の範囲を確認します:メーカー証明書,材料証明書,クラス証明書,目撃者検査,またはプロジェクト特有の承認.

ステップ7: 量,目的地,必要な配達時間,設置図,デッキ基礎図,利用可能な場合は参照写真.

構造

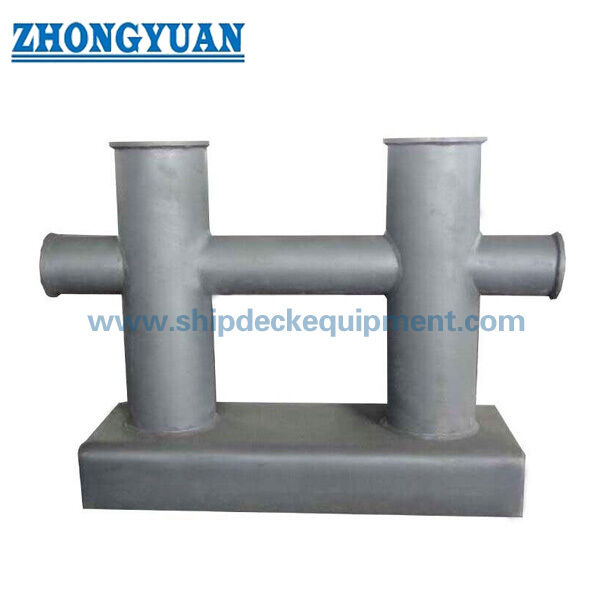

高溶接ベース デッキ溶接インターフェイス 2つの垂直パイプビット 連続横断パイプ ベーベルで準備された溶接接接頭 ロープ接触領域を滑らかに地面 ストアプライマーまたは指定した仕上げ

デッキの溶接,製造,負荷移転の利点

• 高い溶接したベースは,船の恒久的な泊まり所にとって重要な甲板構造に直接溶接されたインターフェースを提供します.
• DN200 〜 DN300 サイズ範囲は,高底の基礎とより強い甲板負荷移転を必要とするより大きな溶接甲板の固定点のためのタイプ DH に位置する.
• 連続した水平管は短い分離したストブではなく,ダブルクロスビット構造を介してより連続的な力経路をサポートします.
• パイプとベースジョイントは,溶接の前にベーブルで準備することができます.深層浸透溶接は,承認されたプロジェクト図またはWPSに従ってください.
• ロープ接触領域の近くの溶接粒子は,製造後に滑らかに磨くべきで,固定作業中にロープの局所的な磨きを減らす.
• DH型は,溶接したベース,DN200~DN300サイズ範囲,デッキ溶接要件によってDL型と区別される.平面ボルトベース写真で表現されるべきではない.

カスタム属性

• 標準:GB/T 554-2008 → DH型の形状,主要寸法,SWL,重量に関する参照
• タイプ: DH → デッキ 溶接式 高い底付きの二重クロスビット配置
• 定数直径: DN200 / DN250 / DN300 → 溶接されたデッキボラード配置のための修正されたタイプDH範囲.
• SWL 範囲: 72?? 185 kN → 固定ボラード選択に使用される.ロープMBLまたはリフティング用語と混同してはならない.
• ベース形式:高溶接ベース → デッキの直接溶接と強化構造への負荷移転のために設計された.
• 製造方法: 溶接鋼管と鋼板 → ローリングプレートパイプまたは鋼管は,プロジェクトの要件に応じて選択できます.
• 溶接制御: 仕様に応じてベーベルの準備と深深溶接 →最終的なWPS,NDT,および検査範囲の確認
• ロープコンタクト仕上げ: 滑らかな溶接を地面にし,穴のない表面 → 接触地点のロープ損傷を軽減するのに役立ちます.
• 証明書要求: プロジェクト要件に応じて提供される → クラス承認と検査範囲は,オート前に確認する必要があります.

働き方

Mooring rope is led to the bollard → Rope is turned around the double-cross bitt structure → Continuous cross pipe and smooth contact surfaces support rope load transfer → Welded high base transfers local force into the reinforced deck structure → Final inspection and coating are completed according to project requirement

申請

貨物船 タンカー 卸貨船 コンテナ船 より大きな作業船 甲板の停泊台 新築の溶接甲板プロジェクト DN200~DN300の溶接基のボラードを交換する

認定 と 利点

証明書は,プロジェクト要件,検査範囲,材料の追跡可能性,およびクラス社会承認手順に従って整理することができます.

認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

図解と写真

よくある質問

Q1: なぜ DH型は DL型とは別々のウェブページを持つべきなのか?

A1: DH型は,修正された明細書に従ってDN200~DN300をカバーするデッキ溶接型高ベース型である.DL型は,DN200以下の名直径のボルト付き平底型である.設置方法サイズ範囲,写真の要求,SEOの意図は異なります

Q2: DH 型ではどの溶接情報を確認すべきですか?

A2: 溝の準備,溶接サイズ,WPS,溶接検査方法,デッキの強化,およびクラス目撃者検査が必要かどうかを確認します.これらの項目は,標準表からのみ仮定されるのではなく,プロジェクト図に従っておくべきである..

Q3:正しいDH名直径をどのように選ぶか?

A3: DN200,DN250またはDN300を,必要なSWL,船舶の固定配置,ロープリード方向,デッキスペース,デッキ強化,クラス要件によって選択します.誤ったベースタイプを選択しないように,既存のボラード図面や写真を提供してください..
