JIS F 2001型Bの 広層ベースプレートを持つ 製造されたダブルビット・モアリング・ボラーード
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 標準: | JIS F 2001 B種 | SWL範囲: | 29KN- 981KN |
|---|---|---|---|
| 材料: | C-Mn鋼,ステンレス鋼,また,アイスブレイカーのための特殊鋼を供給することができます | 定数直径: | 100から800mm |
| 重さ: | 18.9から3071kg | 表面処理: | S2.5 に砂吹き + エポキシストアプライマーの 1 層, 磨いたステンレス鋼, パーソナライズされた表面処理が可能です. |
| 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、RINA、IRS、RSなど | ||
| ハイライト: | JIS Fの2001-1990年のボートの係留ボラード,ボートの係留ボラード,装置を繋ぎ止めるJIS F 2001-1990の船 |
||
製品の説明

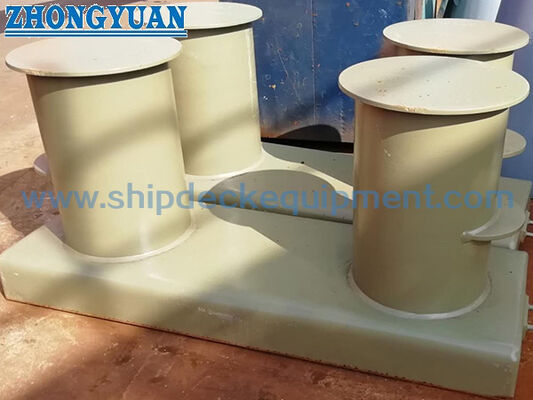

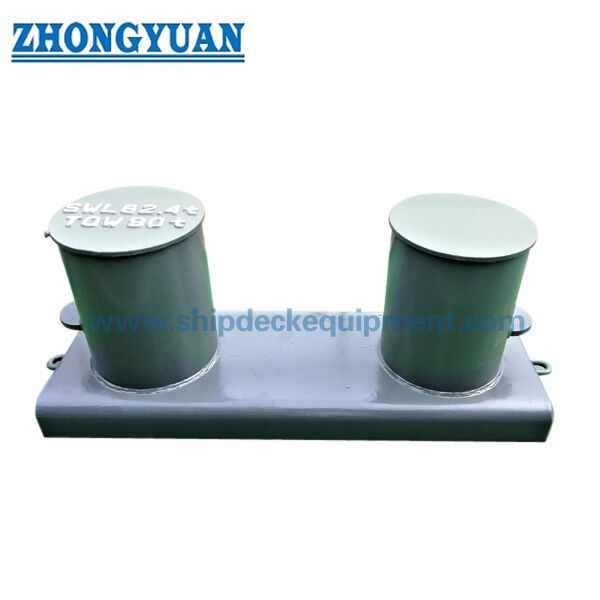

JIS F 2001型Bの 広層ベースプレートを持つ 製造されたダブルビット・モアリング・ボラーード
製品概要
JIS F 2001 Type B製のダブルビット・アンローリング・ボラードは,船舶の甲板のアンローリング・ラインを固定するために使用される甲板の溶接式船のアンローリング・フィッティングです.タイプBの配置は,広いベースプレート上に2つの製造されたポストを使用標準型,名直径,SWL,デッキ配置,ロープタイプ,溶接インターフェース,コーティング要件,証明書の範囲によって通常選択されます.
この溶接鋼構造では,柱は鋼管から作られるか,パイプに巻き込み溶接された鋼板から作られる.パイプからベースへの接続は,適切な溝の溶接で準備する必要があります.そして,デッキ接続は,承認された造船所の溶接の詳細に従ってください接線線に接触する溶接シームまたはエッジは,サービス中にロープの局所的な磨きを減らすために,敷き詰めされ,滑らかに磨かれる必要があります.
速やかな仕様
• 製品タイプ: 厚い底板付きの製造されたダブルビット・アンローリング・ボラード → 船甲板の配置のためのデッキ溶接式アンローリング・ポイント
• 標準とタイプ: JIS F 2001 Type B,ISO 13795参照 → 船舶および海洋技術アプリケーションのためのベースプレート型ボラーード
SWL範囲: 供給されたテーブルから29〜981 kN → 最初のボラードサイズ選択に使用; デッキの強化と承認はプロジェクトに依存しています.
•名目直径範囲: 100 から 800 mm → 提供されたタイプ B サイズ範囲内の小型から大型の船甲板の固定位置をカバーします.
・柱の外径: Φ114.3 から Φ812.8 mm → 視覚的検査,製造計画,ウェブページ図のマッチングのための鍵柱の寸法.
・重量範囲: 18.9 から 3071 kg → 料金,取り扱い,梱包,輸送計画,造船所の設置準備に役立ちます.
製造経路:鋼管または鋼板をパイプに巻く → 縦の溶接とロープ接触領域は,適用される場合,滑らかに地面する必要があります.
・表面処理:Sa 2.5 吹き込み + 1 層エポキシショッププライマー → ポリッシュ,ガルバン化,またはカスタマイズされた仕上げは,指定された場合,議論することができます.
主な技術パラメータ
JIS F 2001 Type B製のダブルビット・モアリング・ボラードのメインページの寸法.別記がない限り,寸法はミリです.SWL値は,供給されたテーブルからであり,ロープMBLに変換されるべきではありません試験負荷や断裂負荷は プロジェクトの確認なしです
| 名義日 | SWL (kN) | 体重 (kg) | A (mm) | B について(mm) | C について(mm) | D(mm) | Φ(mm) |
| 100 | 29 | 18.9 | 196 | 250 | 165 | 445 | 114.3 |
| 125 | 39 | 29.4 | 246 | 315 | 195 | 540 | 139.8 |
| 160 | 49 | 44.7 | 316 | 400 | 225 | 670 | 165.2 |
| 200 | 78 | 79.5 | 378 | 500 | 290 | 860 | 216.3 |
| 250 | 118 | 139 | 470 | 630 | 360 | 1065 | 267.4 |
| 315 | 196 | 261 | 597 | 800 | 430 | 1300 | 318.5 |
| 355 | 255 | 361 | 663 | 890 | 480 | 1475 | 355.6 |
| 400 | 314 | 502 | 749 | 1000 | 550 | 1630 | 406.4 |
| 450 | 382 | 685 | 841 | 1130 | 620 | 1840 | 457.2 |
| 500 | 451 | 911 | 928 | 1250 | 690 | 2040 | 508.0 |
| 560 | 549 | 1208 | 1025 | 1380 | 750 | 2240 | 558.8 |
| 630 | 686 | 1601 | 1152 | 1570 | 820 | 2510 | 609.6 |
| 710 | 804 | 2252 | 1294 | 1750 | 960 | 2840 | 711.2 |
| 800 | 981 | 3071 | 1480 | 2000 | 1100 | 3240 | 812.8 |
選択と調査ガイド
ステップ1: JIS F 2001 Type B 製のダブルビット・マッキング・ボラードを確認し,船舶のマッキング・アレンジメントに従って名直径/SWL を選択する.
ステップ2:ロープの種類,ロープのサイズ,ロープのリード方向,アンテナラインの配置,そしてボラードが新築または交換のためのものであるかどうかを確認します.
ステップ3:デッキの設置位置,デッキの強化,ベースプレートの溶接インターフェイス,溝の準備,および造船所の溶接またはNDTの要件を確認する.
ステップ4:製造要件を確認する:鋼管の柱または鋼板をパイプに巻き込み,パイプからベースまでの溝の溶接,ロープ接触領域の溶接シームの磨き.
ステップ 5: 材料のグレード,表面処理,コーティングシステム,適用される場合のガルバン化/磨き要求,および腐食防止要件を確認する.
ステップ 6: 報名前に証明書の範囲を確認する: メーカー証明書,材料証明書,クラス証明書,目撃者検査,またはクラス承認要件.
ステップ7 量,容器型,設置図または参照写真,配送目的地,梱包要件,および必要な配送時間
構造
Two fabricated vertical posts | Wide base plate | Pipe-to-base groove welds | Deck welding edge | Smooth ground rope-contact seams | Steel pipe or rolled-plate pipe construction | Shop primer or specified surface treatment
製造,溶接,固定工学の利点
• 型B の広いベースプレートは,船舶の泊泊ステーションのための透明なデッキ溶接インターフェースを提供します.最終的なデッキ強化と溶接詳細は,造船所または設計事務所によって確認されるべきです.
• プロジェクトの要求,材料の利用可能性,製造計画に応じて,鋼管柱またはローリングされた鋼板管柱を使用できます.
• パイプにプレートを巻き込むとき,縦横のシームを溶接して滑らかに磨く必要があります.特にロープが柱面を通過したり接触したりする場合は.
• 管から底部への接続の溝の準備は,承認されたWPSに従って実行された場合,より深い溶接浸透とより良い構造的連続性をサポートします.
設計図により必要とされる場合,デッキの溶接縁は深深溶接のために準備できますが,最終溶接形状,溶接脚,NDT,制作前にクラス証言を確認する必要があります.
• ロープ に 触れる 表面 が 滑らか で 装着 さ れ て いる の は,通常 の 固定 作業 の 間 に ロープ,マニラ/シザール 繊維 の ロープ,または 合成 ロープ に 関する 鋭い 局所 的 な 接触 を 減らす こと に 役立ち ます.
• 供給されたSWL範囲は29kNから981kNで,購入者は,ロープMBL,試験負荷,または断片負荷とSWLを混ぜることなく,アンテナ義務で選択することができます.
• 表面処理は,容器の塗装仕様,腐食環境,および所有者の検査要件に準拠できます.
カスタム属性
• 標準:JIS F 2001型B → 船舶の図面や所有者の仕様によりB型ベースプレート・ボラード配置が必要な場合使用.
製品名: 製造されたダブルビット・アンローリング・ボラード → デッキ・アンローリング・フィッティング
ベース形式: 広いベースプレート → デッキの溶接足跡を供給し,デッキの強化と溶接の詳細をチェックする必要があります.
SWL範囲: 29 から 981 kN → 供給されたテーブルとプロジェクト・マッキング計算に従って選択します.
•名目直径:100から800mm → 価格表,図面のマッチング,製品識別のための主なサイズベース.
材料の選択肢:C-Mn鋼/ステンレス鋼/氷割船プロジェクト用の特殊鋼 →最終材料のグレードと追跡性が確認される.
製造方法:鋼管または鋼板をパイプに巻き込み → 溶接縫合の仕上げはロープ接触保護のために重要です.
• 溶接要件: 溝で準備されたパイプからベースとデッキの溶接 → 最終的な溶接形状,WPS,NDT,およびクラス目撃範囲が確認されます.
適用されるロープ参照:ワイヤロープ,マニラ,シザール繊維ロープ,合成ロープ →ロープのサイズと鉛の配置は,容器の図で確認する必要があります.
表面処理: Sa 2.5 吹き込み + エポキシショッププライマー → 最終コーティング,ガルバン化,または磨いた仕上げはプロジェクトの要件に従って参照されます.
証明書要求: 要求に応じて提供されます → クラス検査と承認の範囲は,オート前に確認する必要があります.
働き方
Mooring line is led around the double bitt bollard → Rope load is held by the two fabricated posts → Local force transfers through the pipe-to-base welds and wide base plate → Load is transferred into the reinforced deck structure through the deck weld → Inspection and final coating are completed according to project requirement
申請
貨物輸送船 タンカー コンテナ船 貨物船 作業船 トラグボート 船甲板停泊台 造船所の新築プロジェクト 修理・交換プロジェクト
認定 と 利点
証明書は,プロジェクト要件,検査範囲,材料の追跡可能性,溶接文書,およびクラス社会承認手順に従って整理することができます.
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
図解と写真
よくある質問
Q1:正しいJIS F 2001型Bボラードサイズをどのように選ぶか?
A1: 船舶の固定配置,ロープタイプ,ロープサイズ,ロープリード方向,デッキ強化,およびプロジェクト承認要件に応じて,名目直径とSWLを選択します.供給されたSWLテーブルは,ボラード選択のためのもので,ロープMBLまたは試験負荷として扱われてはならない.
Q2:B型ボラードでは,広い底板がなぜ重要ですか?
A2: 広いベースプレートは,デッキの溶接インターフェースを提供し,ボラード力を船構造に分散するのに役立ちます.実際のデッキプレートの厚さ,強化,溶接形,造船所や設計事務所によって確認されるべきです.
Q3: 注文前に確認すべき溶接と製造の詳細は?
A3: 柱が鋼管から作られているか,ローリングされた鋼板管から作られているか,パイプからベースまでの溝溶接の詳細,デッキ溶接の準備,溶接脚または浸透要求,WPS/NDTの範囲を確認します.材料証明書授業の証言が必要かどうかです
