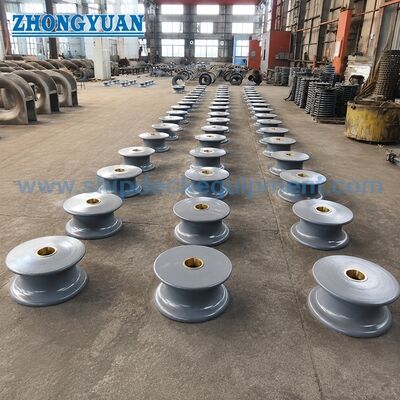

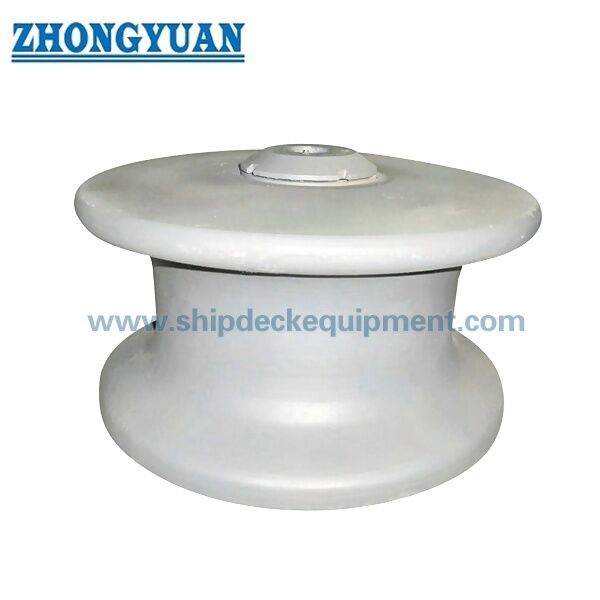

海洋鋳鋼係留ローラー ボタン | CB/T 3861 B型 オープンタイプ シングルローラー

海洋鋳造鋼の固定ローラーボタン CB/T 3861型B型 オープン型シングルローラー

製品概要

CB/T 3861型B型鋳鋼ロールボタンとは,船舶の固定装置で使用されるオープン型シングルロールボタンである.固定エッジの代わりに回転ロープ接触表面を必要とする船の配置のアンテナラインガイド位置に設置されていますローラーは,PPロープまたは鋼鉄ワイヤロープを導いて,局所摩擦を軽減し,停泊,移動,港泊作業中にロープのスムーズな動きをサポートします.

このページは,付属パラメータ表に従って,SWLが127kNから617kNまでの150mmから450mmまでのB型ロール直径をカバーします.付属した技術要求書では,組み立てられたロールは,永久的な変形なしにSWLの2倍の水平負荷に耐えなければならないと規定されています.構造はNS 2585のロールアレンジメントに似ていると記述されています.交換が必要な場合は,図で次元交換性が確認されるべきです..

速やかな仕様

標準および型: CB/T 3861 B型 オープン型 → 1つの回転型ローラーを使用した標準的な船のアンテナ用ローラーボタン配置に適しています.

ローラー直径範囲: 150 から 450 mm →ロープサイズ,SWL,および利用可能なアンテナステーションのレイアウトに応じて選択します.

SWL範囲: 127 から 617 kN → 水平の強度検証のための製品負荷ベースとして使用されます.それはロープを壊す負荷ではありません.

• 最大ケーブル直径:PPロープ32〜80mm /鋼鉄ロープ16〜44mm →ロープ選択のための初期互換性基準.

• 鉄筋ロープ参照: 1770 MPa, 6×37 → プロジェクトのロープ仕様を使用して最終選択を確認します.

• 組み立て性能: 供給された要件に従って,永久的な変形,裂け目,または強度に影響を与える欠陥のない水平2×SWL負荷容量.

ロープの保護と保守の検査のために重要

• ローヤリング/ブッシュのオプション:不?? 鋼,銅,またはブロンズ → 腐食暴露,保守計画,およびプロジェクト要件に応じて選択されます.

主な技術パラメータ

選択と調査ガイド

ステップ1: CB/T 3861 Type B オープンタイプと 150 から 450 mm の必要なロール直径 D を確認します.

ステップ2:必要なSWL,ロープタイプ,最大ロープ直径を確認します.ロープの破損負荷またはロープMBLでSWLを置き換えないでください.

ステップ3: 鋳鋼,不?? 鋼,またはプロジェクト指定の他の材料などの材料の要件を確認します. 材料のグレードは,オート前に確認する必要があります.

ステップ4: 不同鋼,銅,ブロンズなどのベアリングまたはブッシュ材料を確認し,保守計画で油脂のアクセスが必要かどうかを確認します.

ステップ5:表面処理を確認する:Epoxy shop primerでSa 2.5の噴出,電圧,不老化部品の磨き,またはカスタマイズされたコーティングシステム.

ステップ 6: 量,容器の種類,設置場所,分類協会の要求,図面または参照写真,配送目的地,必要な配送時間

構造

オープン型シングルローラー 鋳造鋼のローラーボディ ローラーシャフト/ピン配列 ステンレス銅や青銅のベアリング/ブッシュオプション 油脂の維持ポイント 図面に従ってベース/サポート構造 コーティングされたまたはステンレスで完成した表面

設計,負荷,保守の利点

• ロープの固定ガイドエッジと比較して,単回転ロールは制御可能なロープ接触面を提供し,滑り摩擦を軽減します.

•タイプBの範囲はSWL127から617kNをカバーし,異なるアンテナステーションの配置とロープ直径のためにいくつかの標準サイズを提供します.

• 供給された性能要件は水平 2×SWL 負荷条件を使用し,造船所はローラー組成を永久的な変形,裂け目,強度に影響を与える欠陥に対してチェックするのに役立ちます.

• 組み立て後 の 自由 な 回転 は 検査 の 重要な 点 です.スムーズ な 回転 は,ロープ の 磨き を 軽減 し,操作 前 に 保守 問題 を より 容易 に 特定 する こと が でき ます.

• ステンレス鋼,銅,またはブロンズベアリング/ブッシュのオプションは,腐食暴露,潤滑方法,および保守の好みに合わせて選択できます.

• 油脂 維持 アクセスは,定期的な潤滑をサポートし,ローラーが海上 サービスでスムーズに移動し続けることができます.

• 鋳造面,ロープ接触半径,シャフトフィット,コーティングの準備は,ロープの保護,回転,検査受容性に直接影響するので,慎重にチェックする必要があります.

カスタム属性

• 標準: CB/T 3861 → 船舶仕様や造船所の図面にこの中国の船舶ロール規格が要求されている場合使用します.

•タイプ:タイプB オープンタイプ → 固定ラインの指導のための単一の露出ロール配置

ローラー直径: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → SWL,ロープ直径,設置スペースによって選択します.

SWL: 127 から 617 kN → 付属テーブルから製品負荷評価基準; 引き上げSWLではなく,ロープ断裂負荷ではありません.

適用されるロープ:PPロープと鋼鉄ロープ →表の鋼鉄ロープ参照は1770 MPa,6×37です.

材料: 製品ベースとして鋳鋼 → ステンレス鋳鋼および他のリストの材料オプションは,図とプロジェクト仕様によって確認する必要があります.

● ローヤリング/ブッシュ:不?? 鋼,銅,ブロンズ → 耐腐蝕性および潤滑性要件に応じて選択されます.

表面処理:Sa 2.5 吹き込み + エポキシショッププライマール,電熱,磨き,またはカスタマイズ → 最終コーティングは容器コーティング仕様に従ってください.

● 証明書要求: 製造者証明書またはクラス証明書 → クラス検査範囲の順序に応じて,報名前に確認する必要があります.

働き方

Mooring line approaches the roller → Rope contacts the rotating roller surface → Roller turns with rope movement → Friction and local rope wear are reduced → Horizontal load is transferred through the roller assembly to the supporting ship structure

申請

Ship mooring stations | Deck rope guidance positions | Fairlead and roller guide arrangements | Newbuilding projects | Ship repair and replacement | Cargo vessels | Tugboats | Barges | Workboats | Harbor mooring equipment

認定 と 利点

証明書は,プロジェクトの要件,検査範囲,材料の追跡可能性,負荷の検証要件,およびクラス社会承認手順に従って整理することができます.

認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

図解と写真

よくある質問

Q1:正しいCB/T 3861B型ロールサイズをどのように選ぶか?

A1: 必要なSWL,PPロープ,または鋼鉄ロープの直径,設置スペース,および船舶の固定配置図に従ってロール直径を選択します.SWLと最大ケーブル直径は,両方がオート前にチェックする必要があります..

Q2: 表のSWLはロープを割る負荷やリフティングSWLと同じですか?

A2: いいえ.上記SWLは,固定ロールボタンの製品負荷評価参照値です.ロープ割れ負荷,ロープMBL,またはリフティング機器SWLとして扱われることはありません.

Q3: 生産またはクラス検査の前に何が必要ですか?

A3: 標準型,サイズ,材料グレード,ベアリングまたはブッシュ材料,表面処理,図面,検査範囲,証明書要件を確認します.クラス証明書や目撃者による検査が必要なら引上げ前に確認する必要があります.
