上部ローラー付きの5ロールユニバーサルフェアリード 泊まりと牽引のための船側ロープガイド CB/T 3062型
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| モデルタイプ: | タイプC | 材料: | C-Mn鋼、軟鋼、ステンレス鋼 |
|---|---|---|---|
| 標準: | CB/T*3062-2011 | ローラーいいえ。: | 5つのローラー |
| スチールケーブルの直径: | 14～44mm、19.5～68mm | ナイロンロープの直径: | 36～100mm |
| 重さ: | 139~2877kg | 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層, 磨き, 振動, パーソナライズされた表面処理 |
| 分類証明書: | CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RS、RINA。 | ||
| ハイライト: | 船舶牽引装置 普遍的なフェアリード,CB/T 3062 ユニバーサル・フェアリード,5つのチューブローラー ユニバーサルフェアリード |
||
製品の説明

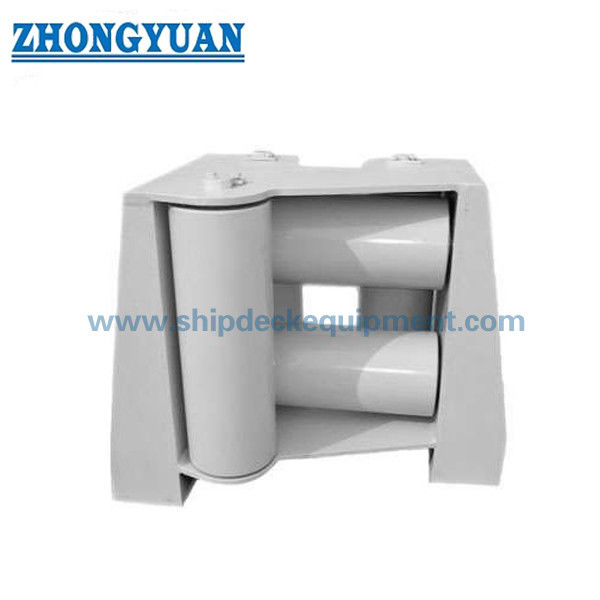

上部ローラー付きの5ロールユニバーサルフェアリード 泊まりと牽引のための船側ロープガイド CB/T 3062型
製品概要
The CB/T 3062 Type C five-roller universal fairlead with upper roller is a shipside rope-guiding fitting used on the freeboard deck or bulwark area where mooring or towing ropes need controlled entry from multiple directions.この配置は,スライド接触とロープの局所性磨きを削減しながらフェアリード開口を通る鉄鋼ワイヤロープまたはナイロンロープを導くために3つの垂直ローラーと2つの水平ローラーを組み合わせます.
このページは,提供されたCB/T 3062-2011型C製品データから作成されています.CB/T 3062-2011のオンライン参照情報では,規格を分類をカバーするローラーヘッドフェアリード規格として識別します.ローラーヘッドフェアリードの標識,包装,輸送.付属した表にはSWL値が示されていないため,負荷標識,ロープリード角,船体強化, クラス検査の範囲は,提案の前に,プロジェクト図面または公式標準の要件で確認されるべきです.
速やかな仕様
- 製品タイプ:C型5ロールユニバーサルフェアリード 上部ロール →船側ロープガイド 固定と牽引ロープ方向制御
- 標準参照: CB/T 3062-2011 → 容器図にCB/Tのロールヘッドのフェアリード配置が指定されている場合に使用される.
- ローラー配置: 3つの垂直ローラー + 2つの水平ローラー → 複数のエントリー方向からロープの経路をガイドし,ロープのジャンプオフリスクを制御するのに役立ちます.
- 設置位置:船側 / フリーボードデッキ / 防壁座席 → 溶接構造,開口クリアランス,および局所強化は,生産前に確認する必要があります.
- 付与されたデータから適用されるロープ範囲:鋼鉄ロープ19.5~68mm,ナイロンロープ36~100mm →最終ロープサイズ選択は,船舶の泊まりや牽引の配置に従ってください.
- 主な寸法:E,F,D,d,L,L1,L2,L3,B,B1,B2,H,H1 →ウェブページの図面,座席のレイアウト,交換のチェックに役立ちます.
- 提供されたデータによる重量範囲: 182~4021 kg → 操作,設置,デッキ構造の見直し,梱包,貨物計画に重要
- 表面処理:砂吹きでSa 2.5 + 1層エポキシショッププライマール,磨き,加熱,またはカスタマイズされた処理 →最終コーティングは容器仕様に従ってください.
主な技術パラメータ
CB/T 3062型C型5ロールユニバーサルフェアリード 上部ローラー 尺寸は mm で示されています.提供された完全な寸法表は,ウェブページの幅が大きすぎるテーブルを避けるために,エンジニアリング参照セクションに保存されます..
| 鋼鉄ワイヤ ダイヤル | ナイロンロープ・ダイア | ローラーダイア D | d | L について | B について | H | 体重 (kg) |
| 19.5 | 36 | 100 | 40対0だ5 | 644 | 324 | 508 | 182 |
| 22.5 | 40 | 120 | 50対0だ5 | 728 | 384 | 552 | 282 |
| 26 | 45 | 130 | 55対0だ5 | 776 | 415 | 606 | 360 |
| 32 | 70 | 150 | 65対0だ5 | 880 | 475 | 670 | 532 |
| 34.5 | 80 | 160 | 70対0だ5 | 940 | 507 | 710 | 675 |
| 37.5 | 85 | 180 | 80対0だ5 | 1030 | 571 | 7780 (TB) | 895 |
| 43 | 95 | 200 | 90対0だ5 | 1136 | 632 | 820 | 1169 |
| 52 | 100 | 230 | 100対0だ5 | 1256 | 723 | 910 | 1636 |
| 60.5 | - | 260 | 120対0だ5 | 1430 | 815 | 1000 | 2384 |
| 68 | - | 320 | 150対0だ5 | 1690 | 997 | 1130 | 4021 |
注: 鋼鉄ワイヤの直径37.5mmのH値は7780で,最終的なデータシートリリース前に確認されるようにマークされています.
選択と調査ガイド
ステップ1: 要求される規格とモデルを確認する: CB/T 3062-2011 C型 5ロールユニバーサルフェアリード上部ロール付き
ステップ2:ロープの種類とサイズを確認します:鋼筋ロープ直径,ナイロンロープ直径,ロープの構造,そしてフェアリードが固定,牽引,または交換に使用されているかどうかを確認します.
ステップ3:ロープのリード方向,ロープの相対的な角度,船側の開口,フリーボードデッキの配置,そして船の図面によって上部ロールが要求されているかどうかを確認します.
ステップ4: 座席構造,溶接インターフェース,船体/ボリュームの強化,設置クリアランス,ローラー除去スペース,および保守アクセスを確認します.
ステップ5:材料の要求を確認する:C-Mn鋼,軽鋼,ステンレス鋼,またはプロジェクト特有の材料グレード;必要に応じて軸,ブッシュ,ロール,フレーム材料の割り当てを確認する.
ステップ6:表面処理,コーティングシステム,検査範囲,NDT要件,クラス証明書要件,量,配送目的地,および必要な配送時間を確認する.
ステップ7: GA 図,船側配置図,既存のフェアリード写真,ロープ経路スケッチ,または利用可能な場合は交換寸法を提供してください.
構造
Type C five-roller frame | Three vertical rollers | Two horizontal rollers including upper roller | Shipside seat / welded frame | Rope-contact roller surfaces | Roller shafts and retaining parts | Bulwark / freeboard deck installation interface | Shop primer or specified surface treatment
ロープ ガイド ローラー 設置 利点
- タイプCの配列は,3つの垂直ロールと2つの水平ロールを使用して,複数の方向からロープの入り口を導きます.運行中に線路の方向が変化する船舶側停泊または牽引ステーションで有用である..
- 上部水平ロールは,フェアリード開口内のロープの経路を制御するのに役立ちます. そして,船の配置とリードの角度が正しいとき,ガイドの経路からロープの乗るリスクを減らすことができます..
- ローラー接触は固定表面と比較して滑り摩擦を軽減しますが,ローラー回転,軸の調整,ブッシュ状態,潤滑またはベアリング設計実際のサービス性能をチェックする必要があります..
- 滑らかなローラー表面と着用されたロープ接触縁は,鋼鉄線ロープとナイロンロープの局所的な磨きを軽減するのに役立ちます.最終的なロープ寿命は,ロープの構造,負荷,ラインの角度,表面仕上げ,維持状態.
- 溶接された座席とフレームは,船側またはフリーボードデッキ構造へのロープ反応力を転送; ローカル強化,溶接詳細,造船所や設計事務所で確認すべきです.
- 異なる材料の選択肢は議論できるが,ロール,フレーム,シャフト,ブッシュ,および支架部品の正確な材料グレードは,生産と証明書の準備の前に確認されるべきである.
- クラス検査,材料証明書,次元検査,NDT,および追加の試験は,プロジェクトの要件と合意された検査範囲に応じて取り決めることができます.
カスタム属性
- 標準:CB/T 3062-2011 → 造船所,船主,設計図でCB/Tロールヘッドのフェアリード配置が指定されている場合使用.
- タイプ:C型 上部ロール → 船舶側ロープ導航のための5ロールユニバーサルフェアリード配置.
- ローラー配置: 3つの垂直 + 2つの水平ローラー → フェアリード開口を回る多方向ロープをサポートします.
- ロープ互換性: 鋼鉄ロープ 19.568 mm / ナイロンロープ 36100 mm 提供されたデータから → 最終的なロープ選択は,容器ロープ配置で確認する必要があります.
- 設置:船側/フリーボード・デッキ/ボルトワーク座席 → 溶接インターフェース,構造強化,開口サイズ,保守クリアランスを確認する必要があります.
- 材料:C-Mn鋼 / 軽鋼 / ステンレス鋼 → 正確なグレードと部品の配分は,オート前に確認する必要があります.
- 表面処理: Sa 2.5 吹き込み + エポキシショッププライマー / 磨き / 振動 / オーダーメイド → 最終コーティングは容器の仕様または顧客の要求に従って.
- 負荷データ:付属表にSWLが記載されていない → 公式標準表,プロジェクト計算,または承認された図で確認されるまでSWLをマークしないでください.
- 証明書要求: 注文範囲に合わせて入手可能 → クラス証明書,材料証明書,製造者証明書,目撃者検査は生産前に確認する必要があります.
働き方
Mooring or towing rope approaches the shipside fairlead → Rope enters between the vertical and horizontal rollers → Rollers rotate and guide the rope path → Upper roller helps keep the rope within the controlled opening → Local reaction force is transferred through the welded seat and shipside structure
申請
Commercial ships | Naval vessels when specified by drawing | Offshore support vessels when approved by project requirement | Shipside mooring stations | Towing rope guide positions | Freeboard deck rope openings | Newbuilding and replacement projects
認定 と 利点
証明書は,プロジェクト要件,検査範囲,材料の追跡可能性,およびクラス社会承認手順に従って整理することができます.
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
図解と写真
よくある質問
Q1:C型5ロールフェアリードと単純なロールフェアリードの違いは何ですか?
A1:C型は,上部ローラーを含む三つの垂直ローラーと2つの水平ローラーを組み合わせて,制御された船側開口を通るロープを導きます.ロープの経路が変化し,船の描画は多方向ロープの指導を必要とする場合,より適しています.
Q2: このフェアリードは鋼鉄ロープとナイロンロープの両方に使用できますか?
A2: はい,付属した表では,鋼鉄ロープの直径が19.5mmから68mm,ナイロンロープの直径が36mmから100mmまで記載されています.最終的な選択は,ロープの構造,ロープの直径,線角設計負荷,ロールサイズ,船面配置
Q3: このフェアリードに SWLをマークできますか?
A3: 提供された表には SWL 値が含まれていないため,このデータだけで SWL をマークすべきではありません. 負荷マークは,公式標準表,プロジェクト計算,承認された図ユーザーと製造者との間の合意.
| 鉄線 ダイア |
ナイロンワイヤー ダイア |
E について | F について | D | d | L について | ほら | L2 | L3 | B について | B1 | B2 | H | H1 | 体重 (kg) |
| 19.5 | 36 | 200 | 150 | 100 | 40対0だ5 | 644 | 416 | 300 | 544 | 324 | 194 | 108 | 508 | 250 | 182 |
| 22.5 | 40 | 200 | 150 | 120 | 50対0だ5 | 728 | 456 | 320 | 608 | 384 | 232 | 128 | 552 | 270 | 282 |
| 26 | 45 | 200 | 180 | 130 | 55対0だ5 | 776 | 480 | 330 | 646 | 415 | 250 | 138 | 606 | 310 | 360 |
| 32 | 70 | 220 | 180 | 150 | 65対0だ5 | 880 | 540 | 370 | 730 | 475 | 288 | 158 | 670 | 330 | 532 |
| 34.5 | 80 | 240 | 200 | 160 | 70対0だ5 | 940 | 580 | 400 | 780 | 507 | 308 | 168 | 710 | 360 | 675 |
| 37.5 | 85 | 240 | 200 | 180 | 80対0だ5 | 1030 | 620 | 420 | 850 | 571 | 345 | 190 | 7780 | 380 | 895 |
| 43 | 95 | 260 | 210 | 200 | 90対0だ5 | 1136 | 686 | 460 | 936 | 632 | 385 | 210 | 820 | 410 | 1169 |
| 52 | 100 | 260 | 220 | 230 | 100対0だ5 | 1256 | 746 | 490 | 1026 | 723 | 445 | 240 | 910 | 450 | 1636 |
| 60.5 | - | 300 | 240 | 260 | 120対0だ5 | 1430 | 850 | 560 | 1170 | 815 | 500 | 270 | 1000 | 500 | 2384 |
| 68 | - | 320 | 250 | 320 | 150対0だ5 | 1690 | 990 | 640 | 1370 | 997 | 620 | 330 | 1130 | 570 | 4021 |
CB/T 3062 図形 C型 5本のチューブローラー ユニバーサル・フェアリード 上部ローラー船牽引装置
