ISO 5894のタイプは引込められたトップ・カバーの海兵隊員の準備を用いる多ボルト マンホールをする
商品の詳細:
| ドキュメント: | Marine manhole cover CBT 43...14.pdf |
|
詳細情報 |
|||
| スタンダード: | BS ISO 5894:2018/ GB 11628 | タイプ: | する |
|---|---|---|---|
| 材料: | 穏やかな鋼鉄、ステンレス鋼 | 密封器: | 石油,海水,淡水に適し,アスベストを含まない |
| ボルト&ナッツ: | M20,不?? 鋼,ブロンズ,銅 | テスト: | 液圧試験 |
| サイズ: | 標準またはカスタマイズ,クライアントの図面として | アプリケ−ション タイプ: | 水と油に耐える |
| 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層, 磨き, 振動, パーソナライズされた表面処理 | 分類証明書: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| ハイライト: | iso 5894の海洋のマンホール,m20ボルト海洋のマンホールの蓋,m20くだらない海洋のマンホール |
||
製品の説明

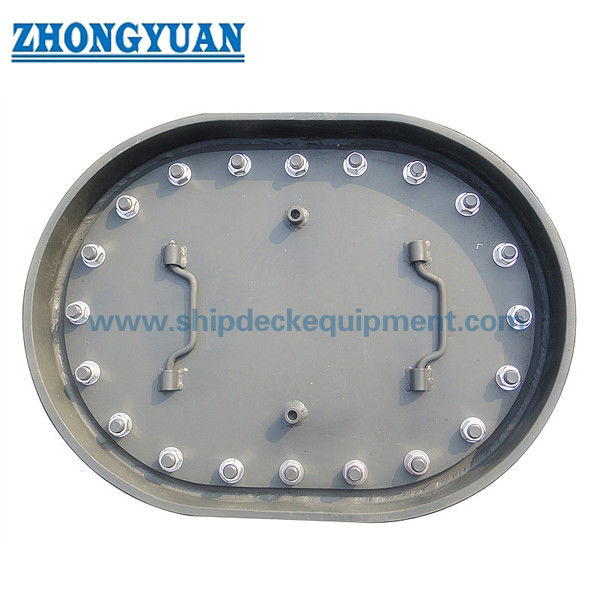

ISO 5894 型 DO 多ボルトのマンスホール
記述:
船舶用にはA型マンホールカバーがあります.このカバーの形は長い円です.これはコミング付きのカバーの一種です.上げることができます.IS05892とCB/T19-2001の標準を満たしています.鋼鉄で作られ,様々な船に使用できます. 私たちの製品に興味がある場合は,より多くの情報のために私たちと連絡してください.
主要技術仕様:
- 標準: BS ISO 5894:2018/ GB 11628
- タイプ:DO
- 材料: 軽鋼,ステンレス鋼
- ガスケット: 油,海水,淡水に適し,アスベストを含まない.
- ボルト&ナッツ:M20,ステンレス鋼,ブロンズ,銅
- 試験:液圧試験
- サイズ:標準またはカスタマイズ,クライアントの図形として,
- 適用型:水と油に耐える
- 表面処理: S2.5 に砂吹き + エポキシショッププライマーの 1 層, 磨き, 振動, パーソナライズされた表面処理が可能です.
- 分類証明書:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA
主な技術パラメータ:
| 定額 1×b1 |
l2 | b2 | 1 3 | b3 | 1 4 | b4 | t | 固定装置 直径 |
固定装置 番号 |
| 450×350 | 570 | 470 | 510 | 410 | 642 | 542 | 6 | M20 | 16 |
| 600×400 | 720 | 520 | 660 | 460 | 792 | 592 | 8 | 20 | |
| 600×450 | 720 | 570 | 660 | 510 | 792 | 642 | 8 | 22 | |
| 800×600 | 920 | 720 | 860 | 660 | 992 | 792 | 12 | 26 | |
|
注記 1tは最小厚さで,表に表示されていない厚さは,メーカーによって設計できます 練習 |
|||||||||
| キー | ||||||
| 1 | コミングプレート | 4 | カバー | 7 | プレートリング | 9 標識 |
| 2 | 密封器 | 5 | 上部カバー | 8 | 固定ボルト | 10 振動ボルト 2 x M20 |
| 3 | ハンドル | 6 | ハンドル | |||
溶接の大きさと詳細は 認められた産業基準を満たす必要があります
括弧 () で示された寸法が調整可能である.括弧で示された寸法を選択する際には,ナッツを含む蓋の上部は,フラッシュ表面から突出してはならない.
注記 1'1 x b1 は開き口です
注記 2 切断ボルト 2 × M20 は,使用者が適当な場合は選択できます. 固定器 M20,穴 ct:> 23 mm.
ISO 5894 型 DO 多ボルト マンホールと内蔵された上蓋の船舶装備の図
