係留・曳航用ブルワークマウントクローズドチョック | ISO 13729 タイプB鋳鋼ロープガイド
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 標準: | ISO13729 | タイプ: | B;防波堤が取り付けられた |
|---|---|---|---|
| SWL範囲: | 23-141T | 材料: | 鋳物C-Mn鋼、鋳物ステンレス鋼、砕氷船用特殊鋼も供給可能 |
| 重さ: | 49～442kg | 表面処理: | S2.5 に砂吹き + エポキシストアプライマーの 1 層, 磨いたステンレス鋼, パーソナライズされた表面処理が可能です. |
| 分類証明書: | CCS、NK、BV、ABS、DNV-GL、LR、KR、RINA、IRS | ||
| ハイライト: | 彩はくさびの係留を取付けた,iso 13729の引くくさび,iso 13729の係留のくさび |
||
製品の説明

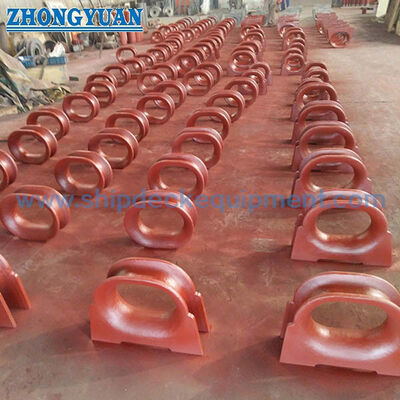

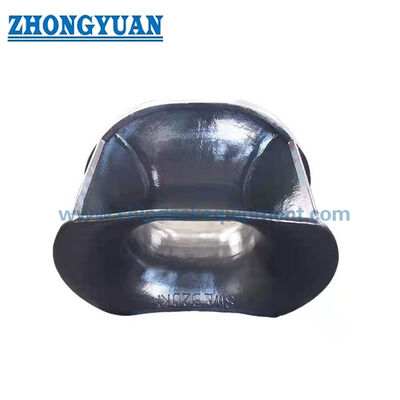

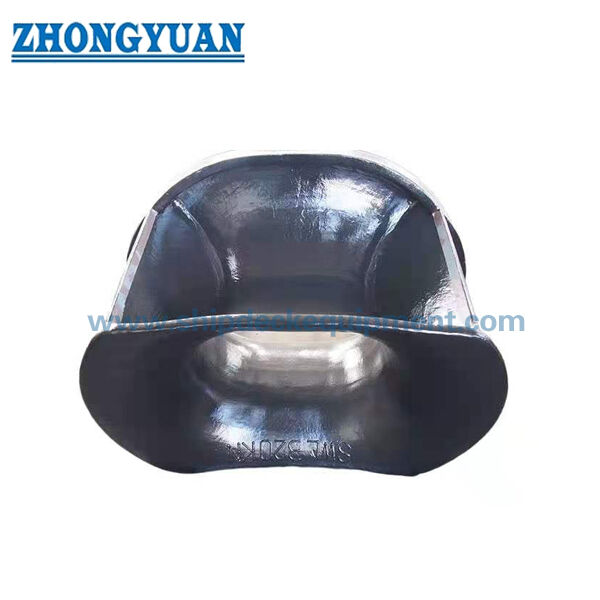

ISO 13729 B型鋳鋼ロープガイド
製品概要
The ISO 13729 Type B bulwark mounted closed chock is a cast steel rope guide used on the ship side to lead mooring or towing ropes from inboard to outboard while keeping the rope path controlled through a closed openingワイヤロープや合成ロープが防壁の開口でスムーズで保護された接触半径を必要とする船舶の泊泊および牽引ステーションに選択されます.
タイプBは,供給されたISO 13729の閉ざされたチャックデータ内の防壁に固定された配置です.ストック表面半径は,配送された情報に記載されているように,ワイヤロープ直径の少なくとも12倍のワイヤロープの折りたたみ比の周りに設計されています.ロープの種類,ロープの直径,SWLマーク,壁構造,溶接細部,局所強化,表面処理,分類要件とともに最終的な選択をチェックする必要があります.
速やかな仕様
- 製品タイプ: 防壁に固定された鋳鋼の閉ざされた切片 → 固定・牽引装置のための閉ざされた船側ロープ通路
- 規格と型:ISO 13729型B → 容器図に壁に固定された閉ざされたストックが指定されている場合に使用される.
- 名目サイズ範囲: 250 × 200 × 214 から 500 × 400 × 525B → 異なる開口サイズ,深さ,および要塞配置をカバーします.
- 供給された表からSWL範囲: 226 から 1413 kN / 23 から 144 t → SWL 標識は,実際の負荷状態に応じて,ユーザーと製造者間で合意されるべきです.
- 推薦されるワイヤロープ直径: 18〜44mm → 初期選択基準として使用し,船舶の泊泊または牽引計算の代わりではありません.
- 材料の選択肢:C-Mn鋼,不?? 鋼,または氷割船プロジェクトのための特殊鋼 → 最終グレードと証明書の範囲は生産前に確認する必要があります.
- 設置形態: 壁に固定され,溶接 → 溶接足の長さ,局所強化,船側構造は,造船所または設計事務所によって確認されなければならない.
- 表面処理:Sa 2.5 吹き込み + エポキシショッププライマー,磨き不oxidable 鋼,またはカスタマイズされた仕上げ → 最終コーティングは容器の仕様とサービス環境に従う.
主な技術パラメータ
| 定額 LxHxD |
I1 | I2 | I3 | H2 | R | R1 | R2 | R3 | R4 | R5 |
| 250 × 200 × 214 | 516 | 441 | 466 | 306 | 100 | 233 | 153 | 108 | 96 | 150 |
| 300 × 250 × 286 | 638 | 554 | 588 | 410 | 125 | 294 | 205 | 144 | 128 | 180 |
| 350 × 250 × 333 | 736 | 646 | 636 | 449 | 125 | 318 | 224,5 | 168 | 150 | 200 |
| 400 × 250 × 381 | 834 | 736 | 684 | 450 | 125 | 342 | 225 | 192 | 172 | 250 |
| 450 × 250 × 381 | 884 | 786 | 684 | 450 | 125 | 342 | 225 | 192 | 172 | 250 |
| 500 × 250 × 381 | 934 | 836 | 684 | 450 | 125 | 342 | 225 | 192 | 172 | 250 |
| 400 × 250 × 428 | 882 | 778 | 732 | 515 | 125 | 366 | 257,5 | 216 | 194 | 250 |
| 450 × 250 × 428 | 932 | 828 | 732 | 515 | 125 | 366 | 257,5 | 216 | 194 | 250 |
| 500 × 250 × 428 | 982 | 878 | 732 | 515 | 125 | 366 | 257,5 | 216 | 194 | 250 |
| 500 × 400 × 428 | 982 | 878 | 882 | 665 | 200 | 441 | 332,5 | 216 | 194 | 250 |
| 500 × 250 × 525A | 1078 | 976 | 828 | 551 | 125 | 414 | 275,5 | 264 | 240 | 320 |
| 500 × 400 × 525A | 1078 | 978 | 978 | 701 | 200 | 489 | 350,6 | 264 | 240 | 320 |
| 500 × 250 × 5258 | 1078 | 976 | 828 | 554 | 125 | 414 | 277 | 264 | 238 | 320 |
| 500 × 400 × 5258 | 1078 | 978 | 978 | 704 | 200 | 489 | 352 | 264 | 238 | 320 |
| 定額 LxHxD |
R6 | d1 | d2 | T | θ | 溶接脚 長さ a Z1 |
溶接脚 長さ a Z2 |
SWL h kN |
SWL h T |
ワイヤロープ 直径c (推奨) |
計算した 体重 c 体重 |
| 250 × 200 × 214 | 138 | 108 | 80 | 12 | 44° | 6 | 5 | 226 | 23 | 18 | 49 |
| 300 × 250 × 286 | 164 | 144 | 100 | 16 | 44° | 8 | 6,5 | 422 | 43 | 24 | 100 |
| 350 × 250 × 333 | 182 | 168 | 120 | 18 | 55° | 9 | 7 | 549 | 56 | 28 | 141 |
| 400 × 250 × 381 | 230 | 192 | 120 | 20 | 47° | 10 | 8 | 687 | 70 | 32 | 184 |
| 450 × 250 × 381 | 230 | 192 | 120 | 20 | 47° | 10 | 8 | 706 | 72 | 32 | 194 |
| 500 × 250 × 381 | 230 | 192 | 120 | 20 | 47° | 10 | 8 | 765 | 78 | 32 | 202 |
| 400 × 250 × 428 | 228 | 216 | 120 | 22 | 56° | 10 | 9 | 883 | 90 | 36 | 264 |
| 450 × 250 × 428 | 228 | 216 | 120 | 22 | 56° | 10 | 9 | 912 | 93 | 36 | 276 |
| 500 × 250 × 428 | 228 | 216 | 120 | 22 | 56° | 10 | 9 | 932 | 95 | 36 | 288 |
| 500 × 400 × 428 | 228 | 216 | 120 | 22 | 56° | 10 | 9 | 893 | 91 | 36 | 311 |
| 500 × 250 × 525A | 296 | 264 | 120 | 24 | 53° | 10 | 9,5 | 1148 | 117 | 44 | 379 |
| 500 × 400 × 525A | 296 | 264 | 120 | 24 | 53° | 10 | 9,5 | 1158 | 118 | 44 | 408 |
| 500 × 250 × 5258 | 294 | 264 | 120 | 26 | 53° | 10 | 10,5 | 1413 | 144 | 44 | 405 |
| 500 × 400 × 5258 | 294 | 264 | 120 | 26 | 53° | 10 | 10,5 | 1383 | 141 | 44 | 442 |
選択と調査ガイド
ステップ1: ISO 13729 B型 防壁に固定された鋳鋼の閉ざされたストックと,容器図に従って要求される名目サイズ L × H × D を確認する.
ステップ2: 適用を確認する: 固定,牽引,交換ストック,船側ロープリード,ワイヤロープ配置,または合成ロープ配置.
ステップ3: SWL要求,ロープ直径,ロープ材料,ロープリード方向,期待される接触角,および供給された SWLテーブルがプロジェクトに受け入れられているかどうかを確認します.
ステップ4: 壁の開口,設置高さ,溶接インターフェース,溶接脚長 Z1/Z2,地元の強化,利用可能な保守スペースを確認します.
ステップ 5: 材料のグレードを確認する: 鋳造C-Mn鋼,鋳造ステンレス鋼,または指定された場合,氷級/破氷船プロジェクトのための特殊鋼.
ステップ 6: 表面処理,コーティングシステム,ポリシング要件,NDT/検査範囲,材料証明書,クラス証明書,目撃者検査要件を確認します.
ステップ7 量,配送目的地,必要な配送時間,プロジェクト図,参照写真,および顧客特有のマークまたは受付要件を提示する.
構造
Cast steel closed chock body | Bulwark-mounted rope opening | Smooth rope-contact radius | Wire-rope bending-radius surface | Welded ship-side connection area | Reinforced cast wall | Surface treatment according to project requirement
鋳造,ロープ 接触,エンジニアリング の 利点
- 閉ざされたコック幾何学は,船内から船外へのロープ経路を制御するのに役立ち,船側配置では,開いたフェアリードではなく定義されたロープ経路を必要とする場合に役立ちます.
- ロープ用には丸められた切断面が重要で,配送された説明ではロープ直径の12倍未満の屈曲比ベースが記載されている.
- C-Mn鋼の鋳造構造は,連続した曲がったロープ接触表面を持つ統合型チョック幾何学に適しています.最終的な材料のグレードと機械的性質は,注文仕様で確認されるべきです..
- ロープ に 触れる 表面 は 鋳造 後 に 敷き詰め,磨き,検査 し て,ロープ や 合成 ロープ に 損傷 を もたらす 傷,鋭い 縁,および 局所 的 な 接触 点 を 減らす べき です.
- 防壁の設置は,ロープ反応力を船側構造に転送する.造船場または設計事務所は,地元の強化,溶接の詳細,周りの船体構造を確認すべきである.
- ステンレス鋼または特殊鋼のバージョンでは,表層仕上げ,腐食露出,磨き面積,材料の追跡可能性は,出札前に確認されるべきです.
- NDT,材料証明書,メーカーの証明書,およびクラス証人検査は,プロジェクトの要件に応じて取り決めることができますが,命令で合意しない限り,デフォルトの範囲として扱われることはありません..
- このページでは,SWLをワイヤロープの破断負荷,証明負荷,テスト負荷から分離して,誤ったエンジニアリング解釈を避ける.
カスタム属性
- 標準:ISO 13729 → 容器の図面や所有者の仕様でISOの閉ざされた切口の寸法が必要とする場合
- タイプ:タイプB 防壁に設置 → 甲板に設置される装置ではなく船側/防壁に設置するために選択された.
- 名目サイズ: 250 × 200 × 214 から 500 × 400 × 525B → 開口サイズ,ロープ経路,SWL,利用可能な防壁構造によって選択する.
- SWL: 供給された表から 226 から 1413 kN → 最終的なマークは,プロジェクト合意と実際の負荷状態に従ってください.
- 推薦されるワイヤロープ直径: 18〜44mm → 選択のための初期基準;実際のロープ互換性は容器の配置によって確認されるべきである.
- 材料:鋳造C-Mn鋼/鋳造不oxidable鋼/特殊鋼 →最終級,熱処理,証明書の範囲は生産前に確認する必要があります.
- 表面処理: Sa 2.5 吹き込み + エポキシショッププライマー / 磨き不oxidable 鋼 / パーソナライズされた仕上げ → 最終コーティングは容器塗装仕様に従う.
- 装着: 防壁 溶接 → 溶接 脚 Z1 / Z2 と 地方 強化 は 船 の 図面 に 対し て 確認 さ れる べき です.
- 証明書要求: 注文範囲に応じて入手可能 → 製造者証明書,材料証明書,クラス証明書,または証人の検査は,報名前に確認する必要があります.
働き方
Mooring or towing rope approaches the ship-side bulwark chock → Rope passes through the closed cast-steel opening → Smooth radius surface guides the rope from inboard to outboard → Rope reaction force is transferred through the cast body and welded bulwark structure → Inspection標識とコーティングは,プロジェクトの要件に従って完了します.
申請
Ship-side mooring stations | Towing rope lead arrangements | Wire rope mooring systems | Bulwark rope openings | Cargo ships | Tankers | Bulk carriers | Offshore support vessels when project-approved | Newbuilding and replacement projects
認定 と 利点
証明書は,プロジェクト要件,検査範囲,材料の追跡可能性,およびクラス社会承認手順に従って整理することができます.
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
図解と写真
よくある質問
Q1:B型はなぜ防壁に固定された閉ざされたストックとして記述されるのですか?
A1: 提供されたデータでは,B型は,船側に設置された防壁装置を指します.それは,閉じた開口を通って船内から船外へ,着陸または牽引ロープを導きます.
Q2: 上記 SWL は,ロープ断裂負荷または試験負荷と同じですか?
A2: いいえ.表には,ストック選択とマークベースのためのSWL値が記載されています.SWLは,ロープ断裂負荷,証明負荷,設計図や承認書にその関係が明確に定められている場合を除き.
Q3:このISO 13729型B型閉ざされたチャックを注文する前に確認すべきことは何ですか?
A3:名目サイズ,SWL,推奨ロープ直径,壁の設置図,溶接脚,局所強化,材料のグレード,表面処理,量,証明書の範囲を確認します.配送目的地必要な配達時間です
