ロープ,ワイヤロープ,チェーンを牽引するための船舶ガイドロール

船舶用ガイドローラー（曳航ロープ、ワイヤーロープ、チェーン用）

製品概要

船舶用ガイドローラーは、工学船、フェリー、特殊用途船、ドック、デッキ機械システムにおいて、曳航ロープ、鋼線ロープ、チェーン、またはその他のプロジェクト承認済みラインを制御された経路で通すために使用される回転式ライン誘導コンポーネントです。設置図面に応じて、ローラーは垂直、水平、または傾斜スタンドに配置できます。

供給される寸法表は、ローラー直径65～203mm、ローラー幅76～152mm、シャフト穴25.4～38.1mm、および記載されている最大推奨ワイヤーロープ直径8～20mmをカバーしています。曳航、チェーン取り扱い、またはリフティングライン誘導の場合、完全なローラーアセンブリ、シャフト、ブッシュまたはベアリング、サポート、保持部品、溶接またはボルト、およびローカル基礎は、実際のライン張力、荷重方向、動的影響、デューティサイクル、および必要な安全率に対して使用前に検証する必要があります。

クイックスペック

• 製品タイプ：船舶用ガイドローラー → 曳航ロープ、鋼線ロープ、またはチェーンの制御されたルーティングのための回転接触コンポーネント。
• 主な用途：曳航ライン/ウィンチライン/チェーン誘導 → 船上機械、デッキルーティングポイント、および作業方向間のラインを誘導します。
• オプションのリフティングライン用途：検証済みの設計荷重およびプロジェクト承認の対象 → ローラーは独立したリフティング機器またはリフティングアクセサリーではありません。
• 設置構成：垂直/傾斜スタンド/水平 → 実際の入線および出線方向に従う必要があります。
• 供給ローラー範囲：直径65～203mm、幅76～152mm → 初期ローラーおよび設置スペース選択のための参照寸法。
• 供給テーブルの推奨ワイヤーロープ範囲：記載されている場合8～20mm → 別途宣言されている20～76mmの範囲は、公開前に確認が必要です。
• 穴と摩耗構成：ほとんどの記載サイズでブロンズブッシュ付き25.4～38.1mm穴 → ブッシュ合金、潤滑、シャフトフィット、および交換方法は確認する必要があります。
• 荷重と認証の基準：SWL、曳航荷重、またはリフティング能力は提供されていません → 許容荷重と認証範囲は、完全なプロジェクト設計から確立する必要があります。

主な技術仕様

選定・お問い合わせガイド

ステップ1：実際の用途を確認してください：曳航ロープ誘導、曳航ワイヤーロープルーティング、チェーン誘導、ウィンチからデッキへのラインルーティング、またはリフティングまたはハンドリングシステム内のライン誘導。

ステップ2：ラインの種類と構造を確認してください：鋼線ロープ、繊維ロープ、またはチェーン。チェーン用途では、リンクサイズ、ピッチ、接触方向、および摩耗基準をローラープロファイルに対して確認する必要があります。

ステップ3：垂直、水平、または傾斜設置を確認し、入線および出線の方向、最大リード角、フリート角、および利用可能な取り付けスペースを確認してください。

ステップ4：プロジェクト図面からローラーの直径、幅、穴、ブッシュまたはベアリングの構成、および接触プロファイルを選択してください。ワイヤーロープの場合、ロープメーカーに最小曲げ要件を確認してください。

ステップ5：該当する場合は、最大曳航ライン張力、ウィンチプル、チェーン荷重、またはリフティングライン荷重を提供してください。動的または衝撃許容値、デューティサイクル、荷重方向、および必要な安全率を含めてください。

ステップ6：ローラー、シャフト、サポート、およびブッシュの材質を確認してください。表面硬化または交換可能な摩耗面。潤滑方法。コーティングシステム。および腐食環境。

ステップ7：数量、証明書および検査範囲、船舶または機器の種類、設置図面または写真、納入先、および必要な納入時間を確認してください。

構造

ローラー本体 | 承認されたプロファイルへのロープまたはチェーン接触面 | シャフト/アクスル | ブロンズブッシュまたは指定ベアリング | サイドサポートまたはスタンド | 垂直、傾斜、または水平取り付け構成 | 溶接またはボルト留めインターフェース | プロジェクトコーティングシステム

曳航、チェーン誘導、設置の利点

• 回転ローラーは、固定された鋭利なエッジよりも滑り接触が少なく、曳航ロープ、ワイヤーロープ、またはチェーンの経路を変更し、ローラーが自由に回転する場合、局所的な摩耗を減らすのに役立ちます。
• 垂直、水平、および傾斜構成により、ローラー軸を実際のライン経路に合わせることができ、不適切な方向変更でラインを強制する必要がなくなります。
• ローラーの直径と接触プロファイルは、ラインの構造と曲げ要件に合わせる必要があります。ワイヤーロープに適したローラーがチェーンに自動的に適しているわけではなく、チェーン誘導には専用の接触プロファイルと摩耗評価が必要になる場合があります。
• 交換可能なブロンズブッシュは、摩耗部品のメンテナンスを簡素化できますが、ブロンズだけでは自己潤滑動作を証明するものではありません。ブッシュ合金、潤滑溝、グリース供給、許容クリアランス、およびシャフト仕上げを確認する必要があります。
• ロープ接触面は滑らかで、バリ、鋭利なエッジ、溶接スパッタ、コーティングの欠陥がない必要があります。チェーン接触面は、点荷重、リンク干渉、局所的な摩耗、および必要に応じて交換可能な摩耗対策を確認する必要があります。
• 曳航またはリフティングライン用途の場合、ローラー、シャフト、サポート、溶接またはボルト、およびローカル基礎を通る完全な荷重経路は、実際のライン方向と動的な動作条件に対して検証する必要があります。
• 検査アクセスにより、ローラーの回転、ブッシュまたはベアリングのクリアランス、シャフトの保持、腐食、ファスナーの固定、およびサービス中のロープまたはチェーン接触の摩耗を確認できる必要があります。

カスタム属性

• 製品タイプ：船舶用ガイドローラー → 回転ラインルーティングコンポーネントであり、動力ウィンチ、曳航機、または独立したリフティングデバイスではありません。
• 主な用途：曳航ロープ/鋼線ロープ/チェーン誘導 → 実際のライン経路、接触プロファイル、および動作荷重に応じて選択されます。
• 構成：垂直/傾斜スタンド/水平 → デッキ構成と入線または出線の方向に応じて選択します。
• 参照ローラー直径：65～203 mm → 供給される寸法表に示されている範囲。
• 参照ワイヤーロープ直径：記載されている場合8～20 mm → より大きな宣言されたロープサイズには、別途確認された設計テーブルが必要です。
• チェーン互換性：確認対象 → チェーンサイズ、ピッチ、リンク方向、接触圧力、および摩耗許容値はローラー設計と一致する必要があります。
• ブッシング：ほとんどの記載サイズでブロンズブッシュ → 正確な合金、潤滑、シャフトクリアランス、および交換方法は確認する必要があります。
• 材質：鋳鋼/C-Mn鋼/合金鋼/軟鋼 → 最終グレード、熱処理、および表面硬度は、荷重と摩耗の要件によって異なります。
• リフティングライン用途：プロジェクト固有のみ → 使用前に許容荷重、動的係数、安全率、試験要件、および承認範囲を確認する必要があります。
• 証明書要件：注文範囲に応じて利用可能 → 材料トレーサビリティ、メーカー検査、荷重検証、およびクラス立会いは、見積もり前に合意する必要があります。

仕組み

曳航ロープ、ワイヤーロープ、またはチェーンがガイドローラーに近づく → ラインが承認されたローラー表面に接触する → ラインが移動するとローラーが回転する → ラインが必要な経路にリダイレクトされる → 反力はシャフトとサポートを通じて検証済みの基礎に伝達される

用途

工学船 | タグボートおよび曳航システム | 曳航ウィンチラインルーティング | 救助および特殊用途船 | フェリーデッキ機械 | 鋼線ロープハンドリングシステム | チェーン誘導位置 | 承認された荷重設計の対象となる船上リフティングまたはハンドリングシステム | ドックサイドハンドリング機器

認証と利点

プロジェクト要件、材料トレーサビリティ、検査範囲、荷重検証、および分類機関の承認手順に応じて証明書を手配できます。

認証：CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカーテスト証明書。

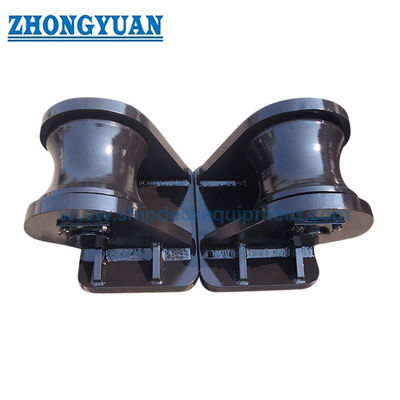

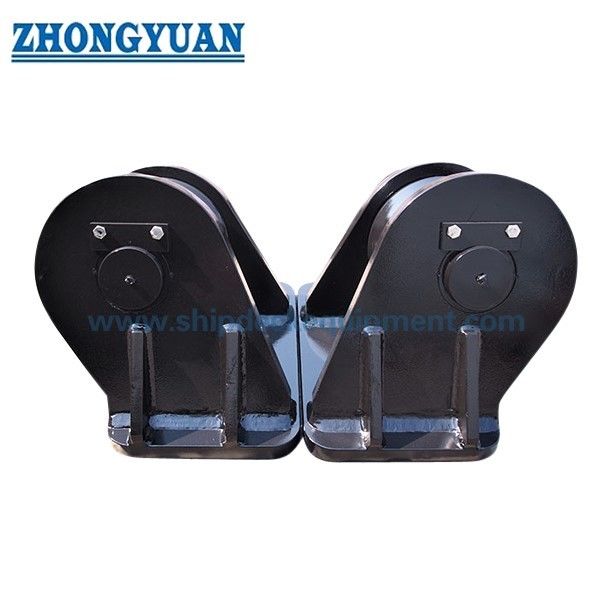

図面と写真

よくある質問

Q1：適切な船舶用ガイドローラーはどのように選択すべきですか？

A1：ラインの種類、直径またはチェーンサイズ、構造、入線および出線の方向、リード角、最大張力、動的許容値、ローラーの向き、接触プロファイル、取り付け構造、およびメンテナンスアクセスを確認してください。供給される表は、予備的な寸法選択にのみ適しています。

Q2：同じローラーを鋼線ロープ、繊維ロープ、チェーンに使用できますか？

A2：自動ではありません。ワイヤーロープは許容可能な曲げ関係と滑らかな接触面が必要です。繊維ロープは異なる表面と溝の条件が必要な場合があり、チェーン誘導は互換性のあるリンク形状、接触方向、および耐摩耗性が必要です。

Q3：この船舶用ガイドローラーはリフティングシステムで使用できますか？

A3：検証済みのリフティングまたはハンドリングシステム内の工学的なライン誘導コンポーネントとしてのみ使用できます。ローラー、シャフト、ブッシュまたはベアリング、サポート、保持部品、溶接またはボルト、基礎、設計荷重、動的係数、安全率、試験要件、および承認範囲はすべて確認する必要があります。その検証なしに独立したリフティングアクセサリーとして販売されるべきではありません。
