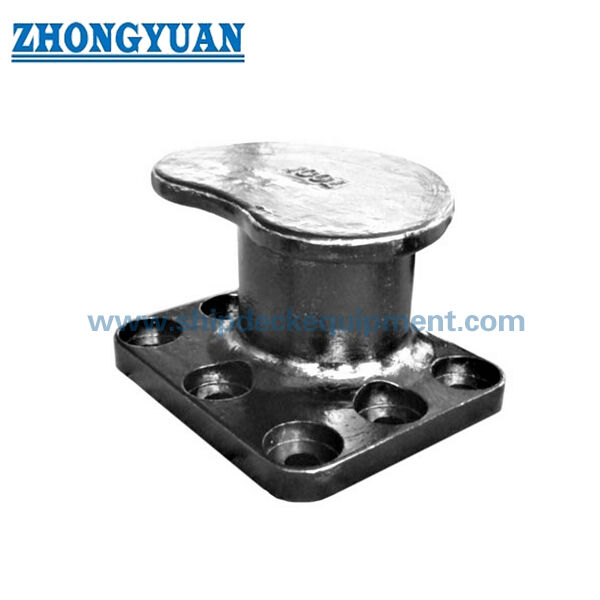

15200T 腎臓ドックボラーード
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | Third party inspection certificate, Pull load test certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| ボラード容量: | 15～200トン | ボルトの数量: | 4 から 8 |
|---|---|---|---|
| 材質の種類: | 鋳造C-Mn鋼、鋳造ステンレス鋼;鋳鉄、ダクタイル鋳鉄/SG鉄 | 表面処理: | S2.5 までのサンドブラスト + エポキシ ショップ プライマーの 1 層、研磨、亜鉛メッキ、研磨、亜鉛メッキ、カスタマイズされた表面処理が利用可能 |
| 分類証明書: | 第三者検査証明書、引張荷重試験証明書 | ||
| ハイライト: | 腎臓ドックボラード |
||
製品の説明
15200T 腎臓ドックボラーード
製品概要
腎臓ドックボラードは,ケイの壁,ジェイ,造船所の泊場,修理ドック,安全な船舶の泊位のために使用されるボルト付きのアンカージ・アンカリング・ボラードである.腎臓 の 形 の 体 は,泊まり 場所 の 固定 装置 に 用い られる 縄 の 形 を 提供 し て い ますロープのコンタクトダメージや局所的なストレスの濃度を減らすため,曲線のある接触領域は滑らかな移行で完成する必要があります.
このボラードは,鋳造C-Mn鋼,鋳造柔性鉄/SG鉄,鋳造鉄,鋳造ステンレス鋼,またはプロジェクト指定鋳造材料で供給することができます.木造型鋳造は,鋳造の形状を制御し,毛孔性やスラグを含有などの有害な鋳造問題を軽減するために使用されます.港のボラードは,泊場の安全の要素であるため,鋳造の安定性,アンカーボルトの配置,基礎の接続,表面の仕上げ,検査の範囲は,生産前に確認されるべきです.
速やかな仕様
- ボラード SWL 範囲: 15 ~ 200 メートリックトン → 小型の泊場から大きなクイア泊位まで選択をサポートします.
- 製品タイプ:腎状のドック・ボラー → コンパクトなアンテナ・ボラー形,ケイ,ジェイ,造船所の泊場用
- 設置方法:ドックの基礎にボルト付きアンカー → 熱浸し加熱した炭酸鋼アンカーボルトは耐腐蝕性のある機械固定を提供します.ボルトのグレードと埋め込みの詳細は,プロジェクト設計で確認されるべきです.
- ボルト配置: 4~8つのアンカーボルト → ボラード容量と基礎接続要件に応じて選択.
- 材料の選択:C-Mn鋼,鋳型柔性鉄/SG鉄,鋳鉄,鋳型不?? 鋼 →最終グレードは,泊場設計,顧客の仕様,検査要件に従うべきである.
- 鋳造プロセスの焦点:木造型鋳造と制御された鋳造プロセス → 鋳造形状の一貫性を改善し,有害な孔隙やスラグを含有を減らすのに役立ちます.
- 表面処理:Sa 2.5 吹き込み + エポキシショッププライマー,磨き上げ,電圧塗装,またはカスタマイズされたコーティング → 最終システムはポート腐食環境とプロジェクト仕様に従ってます.
- 選択的な検査: UT,MT,FEAの審査,およびクラス/第三者による検査は,顧客の要件とプロジェクト承認範囲に応じて取り決めることができます.
主な技術パラメータ
| 標準ボラード容量 SWL (メトリックトン) |
15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 200 |
| A について | 41 | 51 | 54 | 60 | 70 | 79 | 89 | 95 | 111 |
| B について | 194 | 216 | 257 | 264 | 298 | 340 | 375 | 410 | 457 |
| C について | 275 | 330 | 385 | 413 | 481 | 550 | 605 | 660 | 759 |
| D | 325 | 390 | 455 | 488 | 569 | 650 | 715 | 780 | 897 |
| E について | 288 | 345 | 402 | 431 | 503 | 575 | 632 | 690 | 793 |
| F について | 50 | 60 | 70 | 75 | 88 | 100 | 110 | 120 | 138 |
| G | - | - | - | - | 238 | 272 | 299 | 326 | 345 |
| H | - | 213 | 258 | 226 | 381 | 436 | 479 | 523 | 543 |
| 私は | 213 | 300 | 350 | 353 | 438 | 500 | 550 | 600 | 671 |
| 1 | 88 | 0 | 0 | 88 | 0 | 0 | 0 | 0 | 112 |
| K | - | 136 | 154 | 183 | 146 | 167 | 184 | 201 | 283 |
| L について | - | - | - | - | 218 | 249 | 274 | 299 | 345 |
| M について | 250 | 300 | 350 | 375 | 438 | 500 | 550 | 600 | 690 |
| N | 125 | 150 | 175 | 188 | 219 | 250 | 275 | 300 | 345 |
| ボルトサイズ | M24 | M24 | M30 | M36 | M36 | M42 | M48 | M56 | M56 |
| ボルトの長さ | 450 | 450 | 450 | 600 | 600 | 600 | 750 | 915 | 915 |
| ボルト数 | 4 | 5 | 5 | 6 | 7 | 7 | 7 | 7 | 8 |
選択と調査ガイド
ステップ1: 泊位着陸分析または港口設計図に従って 15, 20, 30, 50, 75, 100, 125, 150 または 200 メートリックトンの必要ボラード SWL を確認する.
ステップ2: 設置場所,ケイ/ジェートの基礎状態,アンカーボルトの配置,コンクリートの強度,埋め込み要件,グルートの状態,利用可能な設置スペースを確認します.
ステップ3:材料の要件を確認する:C-Mn鋼,柔性鉄/SG鉄,鉄,不?? 鋼の鋳造,またはプロジェクトに指定された他の鋳造材料.
ステップ4:表面処理を確認します:Sa 2.5 吹き込み + エポキシショッププライマー,最終塗料システム,ガルバン化仕上げ,磨いた仕上げ,または特殊な防腐コーティング.
ステップ 5: 報名前に検査と計算範囲を確認する: UT,MT,材料の追跡可能性,アンカーボルト証明書,FEA計算,第三者の検査,または必要に応じてクラス承認.
ステップ 6: 量,配送目的地,必要な配送時間,GA図/基礎図,着陸荷重要求,利用可能な場合は参照写真を提供してください.
構造
Kidney-shaped casting body | Smooth rope-contact crown | Curved transition area | Bolted base / seating face | Hot-dip galvanized anchor bolt set | Foundation fixing interface | Shop primer or specified surface treatment
鋳造,アンコーラージ&エンジニアリングの利点
- 木造型鋳造は通常,腎筋の形状を制御し,繰り返し可能な幾何学を維持し,泊泊サービスのためのより良い鋳造品質をサポートするために採用されます.
- 鋳造品質は,ドック・ボラードの欠陥が泊まり場所の固定安全に影響を与える可能性があるため,重要な安全要因として扱われます. 鋳造工場の制御は,有害な孔隙,スラグを含む,収縮,および サービス性能に影響を与える表面の欠陥
- 鋳造されたC-Mn鋼は,プロジェクトに強度,強度,衝撃耐性が求められている場合に適しています.耐磨性と鋳造表面耐久性が重要であれば,柔らかい鉄/SG鉄を選択することができます.プロジェクトの負荷と材料の承認を条件に
- カーブされた領域では,ローカルストレスの濃度を減らすため,ロープに適した接触面を提供するために,円滑な半径移行が維持されています.
- 熱浸し電熱した炭素鋼のボルトは腐食耐性を向上させ,ボルトグレード,緊縮,埋め込み,基礎の強化は,民間 / 港の設計に従うべきです.
- UTとMTの検査は,配達前に鋳造の健全性と表面/近表面の指示を確認するために,顧客の要求に応じて取り決めることができます.
- 要求に応じて,プロジェクト定義された負荷ケースの下で,曲げたボディ,ベース,およびアンカーゾーンの周りのストレスの分布をレビューするために,有限要素分析が提供できます.
- 表面の準備とコーティングは,ブレーシング,ショッププライマー,最終塗料,加熱,または顧客指定の保護システムを含む港の環境とマッチすることができます.
カスタム属性
- 製品タイプ:腎臓ドック・ボラー → キー,ジェイ,泊場用のボラー
- SWL範囲: 15~200 メートリックトン → 停泊場所の固定設計と承認された負荷要件に応じて選択する.
- 材料:C-Mn鋼 / 柔性鉄 / SG鉄 / 鋳鉄 / 鋳造不?? 鋼 → 製造前に最終材料のグレードを確認する必要があります.
- 鋳造方法: 普通の生産方法として木造パターン鋳造 → 制御された幾何学と改善された鋳造一貫性をサポートします.
- 検査: UT と MT は 要求に応じ可 → 検査方法と受理基準は注文で確認する必要があります.
- アンカーボルト:ホットディップガルバン化炭素鋼アンカーボルト →ボルトのサイズ,数量,長さ,グレード,埋め込みは,供給されたテーブルとプロジェクト基盤設計に従ってください.
- 表面処理: Sa 2.5 吹き込み + エポキシショッププライマーまたはカスタマイズされた仕上げ → 最終コーティングシステムは,ポート腐食環境と顧客の要求に依存します.
- FEA 計算: プロジェクト要件に応じて利用可能 → 確認された負荷ケースに基づいて,ストレスの濃度とアンカージ負荷移転をレビューするために使用されます.
- 証明書要求: 要求に応じて入手可能 → 製造者証明書,材料証明書,検査報告,またはクラス/第三者証明書 は,引上げ前に確認する必要があります.
働き方
Mooring line is placed around the kidney bollard → Rope load is applied to the smooth curved contact area → Load transfers through the casting body to the bolted base → Anchor bolts transfer the force into the quay / jetty foundation → Inspection and maintenance confirm safe berth service condition
申請
停泊場所 停泊地点 港のターミナル 造船所の停泊場所 修理場所 作業ボートの停泊場所 貨物やタンカー泊位 新しい停泊所の建設や ボラード交換プロジェクト
認定 と 利点
証明書と検査文書は,プロジェクトの要件,検査範囲,材料の追跡可能性,承認手順に応じて整理することができます.
認証:第三者の検査証明書,引力負荷試験証明書
図解と写真
よくある質問
Q1: 適切な腎臓ドックボラード容量をどのように選ぶか?
A1: 横梁 SWL を 泊場 固定 分析,船舶 サイズ 範囲,固定 ライン 配置,負荷 方向,安全 因数,および 碼頭/ジェット 基礎 設計 に 基づいて 選択 する.供給されたテーブルは,容量を提供します, 主要の寸法,アンカーボルトの基準データ
Q2:このドックボラーダーには 鋳鉄か 柔らかい鉄の材料が どちらが良いですか?
A2: 硬さや構造強度が重要であれば,鋳鋼が通常選択されます.耐磨性や鋳造表面耐久性が重要な場合,柔らかい鉄/SG鉄を考慮することができます.最終的な材料は,泊場設計負荷,顧客の仕様,および検査要件に従って確認されるべきです.
Q3: UT,MT,FEA,証明書は提供できますか?
A3: はい,UT,MT,FEA計算,材料証明書,メーカー証明書,アンカーボルト証明書,クラス/第三者の検査はプロジェクト要件に応じて取り決めることができます.検査方法, 受け入れ基準, 証明書の範囲は, コートする前に確認されるべきです.
