GB 3887 タイプD マリンマッシュルームベンチレーター | 大口径船舶用換気装置
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 技術基準: | GB 3887-83 | タイプ: | D |
|---|---|---|---|
| 呼び径: | 400-1200MM | 材料: | 軟鋼、ステンレス鋼、青銅、銅 |
| 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層,電化,ポーリング,個別表面処理が可能です. | 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、IRS、RSなど |
| ハイライト: | CCSの海洋のきのこの出口,CCSのボートのきのこの出口,海洋の準備GBの3887-83の |
||
製品の説明

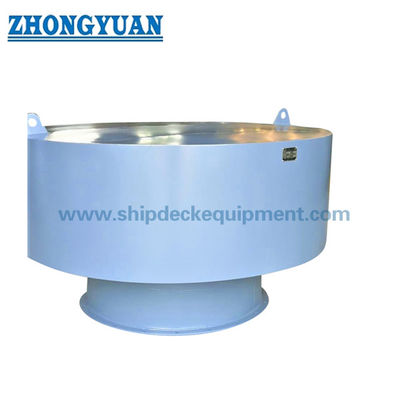

GB3887 D型海中真菌換気機 大直径の海中換気装置
製品概要
GB 3887型D型海用真菌換気機は,より大きな船舶スペースの換気のために設計された大直径の気象デッキ換気装置である.通常はフリーボードデッキの位置2の上に設置され,機械的な換気が必要な場合,自然換気のために配置したり,フレンズ接続を通じて扇風機に接続することができます..
菌類状の蓋は換気口を保護し,ステンレス網はネズミや昆虫,外物が入るのを防ぎます.このページは,提供されたGB 3887-83型Dデータに従って作成されています.設備の最終位置,耐候条件,ファンフレンズの詳細,材料の選択,コーティングシステム容器の図面とプロジェクト要件に従って,クラス承認の範囲が確認されるべきです..
公共の船舶機器の参考書には,GB 3887型D型真菌換気機も,自然換気アプリケーション,オプションのカスタマイズ,ステンレス網膜保護海洋表面処理の選択肢について
速やかな仕様
- 製品タイプ: D型海洋真菌換気機 → 船舶の気象デッキ用大径換気装置
- 標準: GB 3887-83 提供されたデータによると → 適用される標準版は新しいプロジェクトで確認する必要があります.
- 定数サイズ範囲:DN400~DN1200 →より大きな換気口やより大きな内部空間用に設計されています.
- 換気モード:自然換気;フレンズ接続による扇風機接続が可能 →扇風機インターフェースの詳細は図の確認が必要です.
- 材料:軽鋼,不老鋼,ブロンズ,銅 → 腐食環境とプロジェクト仕様に応じて選択します.
- メッシュ 保護: ステンレス メッシュ → ねずみ,昆虫,外物 が 換気 可能な 場所 に 侵入 する こと を 防ぎ ます.
- 表面処理:Sa 2.5 吹き込み + エポキシショッププライマーの参照,電圧化または磨きされたオプションが利用可能 →最終仕上げは容器の要件に従ってます.
- 分類:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,プロジェクト要件に応じて利用可能な他の検査範囲.
主な技術パラメータ
| 定額 直径 DN |
D | D1 | H | H1 | H2 | t 航海用 船舶 |
t 内陸について 水路船 |
体重 航海用 船舶 |
体重 内陸について 水路 船 |
| 400 | 400 | 710 | 350 | 105 | 210 | 6 | 5 | 81 | 73.8 |
| 450 | 450 | 800 | 375 | 105 | 210 | 6 | 5 | 98.7 | 96.8 |
| 500 | 500 | 890 | 405 | 105 | 210 | 8 | 5 | 122 | 114.6 |
| 550 | 550 | 980 | 435 | 105 | 250 | 8 | 5 | 147 | 140.5 |
| 600 | 600 | 1060 | 470 | 120 | 250 | 8 | 6 | 169.4 | 162.3 |
| 700 | 700 | 1240 | 520 | 120 | 250 | 8 | 6 | 217.5 | 209 |
| 800 | 800 | 1410 | 560 | 140 | 300 | 8 | 6 | 299 | 287.3 |
| 900 | 900 | 1580 | 600 | 140 | 300 | 8 | 6 | 334 | 320 |
| 1000 | 1000 | 1760 | 640 | 140 | 300 | 8 | 8 | 401.6 | 401.6 |
| 1100 | 1100 | 1930 | 680 | 140 | 300 | 8 | 8 | 496.4 | 496.4 |
| 1200 | 1200 | 2100 | 720 | 140 | 300 | 8 | 8 | 592 | 592 |
選択と調査ガイド
ステップ1: 換気計算と容器配置に従って,名直径DN400からDN1200のGB 3887型D型キノコ換気機を確認する.
ステップ2: ファンフレンズ接続,ファンサイズ,接続詳細を含む自然換気または機械換気要件を確認する.
ステップ3: 設置場所を確認する: フリーボードデッキの位置,天候露出,開口配置,排水要求,周辺デッキのクリアランス.
ステップ4 材料の要件を確認する: 温かい鋼,不oxidable鋼,ブロンズ,銅,または特殊な耐腐蝕材料,サービス環境に応じて.
ステップ5: 網状,カバー配置,表面処理,コーティングシステム,加熱または磨いた仕上げの要件を確認する.
ステップ 6: クラス検査の範囲,材料証明書,製造者証明書,量,目的地,配達時間を確認します.
構造
キノコのカバー 換気装置 デッキの固定フレンズ 空気通路の開口 ステンレスメッシュスクリーン 指定された場合は扇風機接続フレンズ 天候防護装置 海上コーティングシステム
換気 保護 工学 利点
- フンガムカバーのデザインは,空気流を維持しながら,直接的な気象暴露から換気口を保護するのに役立ちます.
- 大型D型直径範囲は,より大きな空気通路面が必要とするより大きな船舶スペースの換気に適しています.
- ステンレス メッシュ 防護 防護 防護 防護 防護 防護 防護 防護 防護 防護 防護 防護 防護 防護 防護 防護 防護 防護 防護 防護 防護 防護 防護 防護 防護 防護 防護 防護 防護 防護 防護 防護
- 自然換気または機械換気接続は容器換気設計と承認された配置に従って選択すべきである.
- 材料の選択は重要で,換気機は海気,塩噴霧,気象条件にさらされているからです.
- 設置は,デッキの浸透,溶接または設置の詳細,排水,コーティングの修理,およびクラス検査の要件を考慮する必要があります.
カスタム属性
- 標準: GB 3887-83 提供されたデータによると → リリース前に最新のプロジェクト標準を確認します.
- タイプ:タイプD → 広径の真菌換気機
- 定数直径: DN400-1200 → 換気要件と容器の配置に応じて選択する.
- 材料:軽鋼/不?? 鋼/ブロンズ/銅 →最終材料は腐食環境と顧客の要求によって異なります.
- 換気モード:自然換気または扇風機接続 →扇風機フレンズの詳細は確認する.
- メッシュ保護:ステンレスメッシュ → 虫や異物からの保護
- 表面 処理: 吹き飛ばし,エポキシプライマー,電圧,磨き,またはカスタマイズされた仕上げ.
- 証明書要求: プロジェクトの範囲に応じて利用可能 → クラス承認と検査の要件は確認する必要があります.
働き方
Air enters through the mushroom ventilator opening → Stainless mesh prevents foreign-object entry → Ventilation air passes into ship spaces → Fan connection can provide mechanical ventilation when arranged → Weather protection and coating maintain marine service performance
申請
貨物船 タンカー 旅客船 ガス輸送船 大型船室 エンジンルーム補助スペース 天気予報デッキ換気システム 新築・改装プロジェクト
認定 と 利点
証明書は,プロジェクトの要件,検査の範囲,材料の追跡可能性,分類協会の承認手順によって整理することができます.
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
図解と写真
よくある質問
Q1: GB 3887 タイプ D は自然通気専用ですか?
A1: ない. 供給されたデータでは,自然換気の使用が記載されており,機械換気が必要な場合,扇風機をフレンズで接続することも許可されています. 扇風機インターフェースは図で確認する必要があります.
Q2:なぜステンレスメッシュが設置されているのですか?
A2: ステンレス メッシュは,空気通気器を通って空気流ができるようにしながら,ラット,昆虫,外物が入るのを防ぎます.
Q3: 報名前に必要な情報は?
A3:DNのサイズ,設置位置,換気要件,ファンフレンズの要件,材料,表面処理,証明書の範囲,量,容器の種類,配送要件を確認します.
