詳細情報 |
|||
| 名前: | OCIMFのタイプ牽引ブラケットは緊急の引く装置を出荷する | 材料: | 高い抗張鋼鉄および鍛造材鋼鉄 |
|---|---|---|---|
| 適当な鎖: | 54-114mm | 作業過量: | 1000 to3800 KN |
| 重量: | 118から1184のkg | 適用: | 緊急の引くシステム及び整理のため |
| 取付け:: | 下の施行のデッキで溶接される | テスト: | 証拠の負荷テスト |
| 証明書: | CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RS、RINA、メーカーの検定証、等。 | ||
| ハイライト: | JIS F 2029-1997年の係留ブラケットを引くこと,JIS F 2029-1997年の係留ブラケット,装置を引くOCIMFの船 |
||
製品の説明

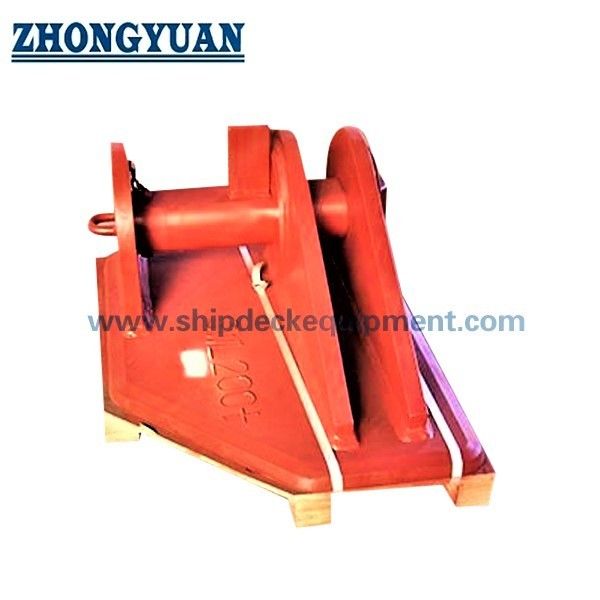

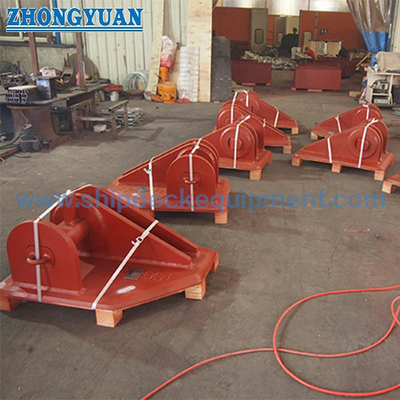

OCIMFのタイプ牽引ブラケットは緊急の引く装置を出荷する
記述:
ブラケットを引くOCMIFのタイプはガスの、化学および石油化学タンカーのための緊急の引くシステム及び整理の主装置である。それは支承板に溶接される2つの平行版から成っていて切れてピン パスそれらの穴をもらう。摩擦の鎖はピンによって版の間で固定される。それは下の補強剤の施行のデッキで溶接される。うまく設計されたピンは鎖の端に西洋ナシ形の終わりリンクを容易に通り、応用負荷をきちんと支える
主要な技術仕様:
- タイプ:OCIMFの牽引ブラケット
- 適当なアンカー鎖の直径:54-114mm;
- 作業過量:1000-3800KN;
- 重量:1184kgへの118;
- 適用:緊急の引くシステム及び整理のため
- 取付け:下の施行のデッキで溶接される
- 材料:高い抗張鋼鉄および鍛造材鋼鉄
- テスト:証拠の負荷テスト
- 証明書:CCS、NK、BV、ABS、DNV-GL、LR、KR、IRS、RS、RINA、メーカーの検定証、等。
主要な技術的な変数:
| わずかいいえ。 （mm） |
B | C | D | E | F | G | H | K | R | 重量 （kg） |
作業過量 SWL （kN） |
最高。破損 負荷 （kN） |
|
| 54 | 500 | 555 | 20 | 300 | 259 | 140 | 78 | 118 | 80 | 110 | 118 | 1000 | 2000年 |
| 64 | 600 | 625 | 28 | 360 | 300 | 175 | 88 | 122 | 100 | 135 | 184 | 1500 | 3000 |
| 76 | 720 | 800 | 30 | 430 | 360 | 200 | 112 | 170 | 110 | 160 | 312 | 2000年 | 4000 |
| 102 | 940 | 1000 | 40 | 560 | 470 | 260 | 144 | 216 | 140 | 210 | 886 | 3200 | 6400 |
| 114 | 1100 | 1180 | 50 | 628 | 548 | 290 | 162 | 250 | 170 | 235 | 1184 | 3800 | 7600 |
OCIMFのタイプ牽引ブラケットのデッサンは緊急の引く装置を出荷する
