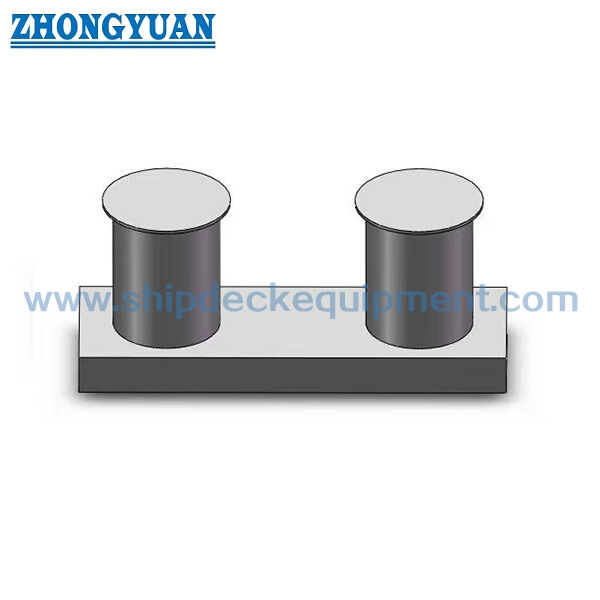

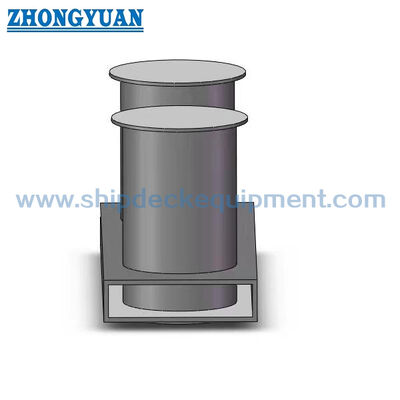

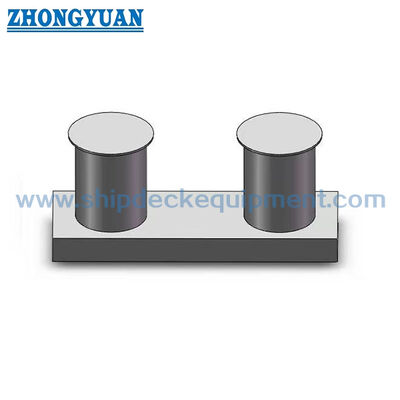

鋼製ダブルビットボラード（インサートベース付き）| GB/T 554-2008 タイプB

鋼鉄のダブルビットボラーード 挿入ベース GB/T 554-2008タイプB

製品概要

GB/T 554 B型ダブルビット・ボラーードは,デッキ・プレートリングの下に広がる内蔵/挿入された下部ベースを持つ,溶接された鋼の固定・牽引装置である.2つの垂直ビットは,別々のロープ回転と制御リードポジションを提供します幅が広がった下部ベースはボラード負荷を容器の基礎に転送する.設計図で完全に甲板に設置されたベースではなく,埋め込みまたは挿入された基盤が指定されている船甲板の場所のために設計されています..

供給された GB/T 554-2008 タイプ B 範囲は,名直径 160 から 500 mm,SWL 値 49 から 451 kN をカバーする.選択は,船舶の固定または牽引装置と調整されなければならない.ロープのリード方向木材のカバーがあるか否かのデッキの要求の高さ,材料のグレード,低温耐久性,検査範囲,生産前に最終標準版が確認されるべきです.

速やかな仕様

• 製品タイプ: 挿入基 → 2つのロープ作業柱の付いたダブルビット溶接鋼ボラード
• 標準とタイプ: 提供されたGB/T 554-2008型Bデータ → プロジェクトでGB/T 554-2023を指定する場合,現在の版との互換性が確認されるべきである.
• 定数直径範囲: 160 から 500 mm → 異なるデッキ配置と指定されたライン負荷に対応する8つの標準サイズ.
• SWL範囲: 49〜451 kN → 選択したサイズに標準SWLを使用し,ロープMBLまたは試験負荷を代用しないでください.
• 設置形態: ベース / デッキ統合基盤を挿入 → デッキの開口,強化,溶接順序,負荷経路は造船所の図の確認が必要です.
• デッキの高さのオプション: 尺度は木材の覆いなしまたは木材の覆い付きのデッキに提供されています → 選択されたH値は実際のデッキ配置と一致する必要があります.
• 施工の焦点:鋼管とプレートの製造,ロープ接触縁の滑らかさ,制御された溶接幾何学,両ビットの寸法調整.
• 表面処理: Sa 2.5 吹き込みとエポキシショッププライマー → プロジェクト仕様に従って最終コーティング,ガルバン化,またはステンレス鋼の仕上げ

主な技術パラメータ

選択と調査ガイド

ステップ1:GB/T 554 Type B 挿入ベースのダブルビットボラード,名指直径,および船舶の固定または牽引配置に従って要求されるSWLを確認する.

ステップ2ロープの種類,ロープ直径,期待される線方向,回転数,ボラードが主に固定,牽引支援,またはプロジェクト特有のデッキ操作に使用されているかどうかを確認します.

ステップ3デッキの計画,挿入基の開口,基礎の配置,地元の強化,溶接の詳細,デッキに木材の覆いがあるかどうかを提供します.

ステップ4材料の質,設計最低温度,氷級または低温耐久性要求,不?? 鋼が必要かどうか確認する.

ステップ5表面処理,最終コーティングシステム,検査範囲,NDT要件,材料の追跡可能性,分類協会の要求事項を報名前に確認する.

ステップ6量,容器型,設置場所,配送目的地,必要な配送時間,最新の承認された図面または交換サンプル情報

構造

Twin vertical bitts | Steel pipe and plate fabricated body | Insert base below deck plating | Wide lower foundation | Smooth rope-contact edges | Deck weld interface | Local reinforcement connection | Project-specified coating

製造,溶接,設置 の 利点

• 挿入基の配置により,より広い底底はデッキレベル以下に置かれます.ボラード力がデッキプレートだけで運ばれるのではなく,サポートデッキ構造に転送されるようにする..
• 双ビット配置では,ロープの回転とラインの組織のための2つの作業地点が提供されます.実際のリード方向と許可された運用セクターは,船の泊泊または牽引計画に従う必要があります.
• ロープ接触領域の溶接と自由縁は,固定線の局所的な切断や磨損を減らすために,指定された半径に準備された露出した縁で滑らかに着替えることができます.
• 製造のジグと寸法チェックは,ベース構造への最終的な溶接の前に,2つのビットの間隔,傾斜,高さ,並び方を維持するのに役立ちます.
• 基礎のフィットアップ,デッキの切断精度,溶接順序,歪みの制御は,挿入されたベースが船構造と直接接点を持つため重要です.
• 氷級または低温での運航では,鋼級および衝撃強度要件は,船舶仕様から選択し,関連する分類協会によって承認されるべきである.
• NDT,材料の追跡可能性,負荷の検証,およびクラス目撃は,標準供給として仮定するのではなく,承認された検査と試験計画に従って整理することができます.

カスタム属性

• 標準: GB/T 554 Type B → 供給された寸法とSWL値は,2008年のデータセットに基づいています.注文のリリース前に現在の版要件を確認してください.
• 配置: 挿入基付きのダブルビット → 船舶の基礎がデッキ塗装の下に埋め込まれている場合に適しています.
• 名目直径: 160 / 200 / 250 / 315 / 355 / 400 / 450 / 500 mm → SWL,デッキ配置,ロープリードと一緒に選択します.
• SWL: 49 / 78 / 118 / 196 / 255 / 314 / 382 / 451 kN →各名目サイズに関連した標準作業負荷
• 材料:鋼管とプレートの製造 → 軽鋼,不?? 鋼,またはプロジェクト指定の特殊鋼,グレードの確認の対象である.
• デッキの配置:木製のデッキを使用するか否か → 設置図に対応するH寸法を使用します.
• 縁の準備: 滑らかな溶接と半径が自由な縁 → 固定線との鋭い局所的な接触を減らすために設計されています.
• 証明書要求: 注文範囲に応じて入手可能 → 製造者証明書,材料証明書,クラス証明書,目撃者検査は,報名前に合意する必要があります.

働き方

Mooring or towing line approaches the selected bitt → Line is turned around one or both posts according to the approved operating arrangement → Contact force is carried by the fabricated bollard body → Insert base transfers the load into the reinforced deck foundation → Welds設置後,構造やコーティングが検査されます.

申請

貨物船 タンカー 卸貨船 コンテナ船 引き寄せ船と作業ボートのデッキフィッティング 船舶のアンテナステーション プロジェクト特有の引き寄せ支援位置 新築・交換プロジェクト

認定 と 利点

証明書と検査は,プロジェクトの要件,材料の追跡可能性,承認された図面,試験範囲,分類協会の手順に従って整理することができます.

認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

図解と写真

よくある質問

Q1 についてタイプBの挿入ベースボラードとデッキに搭載されたボラードとの主な違いは何ですか?

A1:B型下底基は,デッキの塗装の下に挿入されます.したがって,選択は,SWLと名直径だけでなく,デッキの開口,基礎の深さ,強化,溶接アクセス甲板のカバーの配置.

Q2 について提供された GB/T 554-2008 表は, GB/T 554-2023 を指定するプロジェクトに使用できますか?

A2 についてこの表は,2008年のB型参照として扱われる.現在の標準版,型号,寸法,材料,マーク,生産前に公式のプロジェクト標準と比較してテスト要件をチェックする必要があります.

Q3 について報じられる前に必要な情報は?

A3 についてスタンダード版の確認,B型,名目直径,SWL,ロープの配置,材料のグレード,最低設計温度,デッキと基礎の図,木製デッキの状態,表面処理,証明書の適用範囲量,目的地,配送スケジュール
