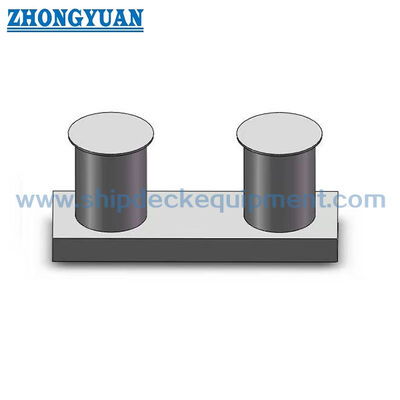

船舶の固定および牽引用 挿入基付きのダブルビットボラー GB/T 554 B型

ダブルビットボラード インサートベース付き 船舶係留・曳航用 GB/T 554 タイプB

製品概要

GB/T 554 タイプB ダブルビットボラードは、溶接鋼製の係留・曳航用金具で、デッキプレートの下にインサートベースが配置されています。2本の垂直ビットは、ロープの巻き付けと制御されたリード位置を個別に提供し、幅広の下部ベースはボラードの荷重を船の基礎に伝達します。デッキに完全にマウントされるベースではなく、埋め込みまたはインサート式の基礎が設計図で指定されている船舶デッキ用途を想定しています。

供給されるGB/T 554-2008 タイプBの範囲は、公称直径160mmから500mm、SWL値49kNから451kNをカバーします。選定は、船舶の係留または曳航配置、ロープのリード方向、デッキの切り欠き、局所補強、溶接詳細、木製カバーの有無にかかわらずデッキに必要な高さと調整する必要があります。材料グレード、低温靭性、検査範囲、最終標準版は、製造前に確認する必要があります。

クイックスペック

• 製品タイプ：インサートベース付きダブルビット溶接鋼製ボラード → デッキレベル下に配置された下部基礎を持つ2つのロープ作業ポスト。
• 規格とタイプ：供給されるGB/T 554-2008 タイプBデータ → プロジェクトがGB/T 554-2023を指定する場合、現在の版との互換性を確認する必要があります。
• 公称直径範囲：160～500mm → さまざまなデッキレイアウトと指定されたライン荷重に対応する8つの標準サイズ。
• SWL範囲：49～451kN → 選択したサイズの標準SWLを使用してください。ロープMBLまたは試験荷重を代用しないでください。
• 設置形態：インサートベース/デッキ一体型基礎 → デッキ開口部、補強、溶接順序、荷重経路は造船所の図面確認が必要です。
• デッキ高さオプション：木製カバーなしまたはありのデッキ用の寸法が提供されています → 選択したH値は実際のデッキ配置と一致する必要があります。
• 構造上の焦点：鋼管および鋼板の製作、滑らかなロープ接触エッジ、制御された溶接形状、両ビットの寸法整合。
• 表面処理：Sa 2.5ブラストおよびエポキシショッププライマーを参考に → 最終コーティング、亜鉛めっき、またはステンレス鋼仕上げはプロジェクト仕様に従います。

主な技術パラメータ

船舶の係留または曳航配置に従って、GB/T 554 タイプBインサートベースダブルビットボラード、公称直径、および必要なSWLを確認してください。

ステップ2： ロープの種類、ロープの直径、予想されるライン方向、巻き付け回数、およびボラードが主に係留、曳航サポート、またはプロジェクト固有のデッキ操作に使用されるかを確認してください。

ステップ3： デッキプラン、インサートベース開口部、基礎配置、局所補強、溶接詳細、およびデッキに木製カバーがあるかどうかを提供してください。

ステップ4： 材料グレード、最低設計温度、氷級または低温靭性要件、およびステンレス鋼が必要かどうかを確認してください。

ステップ5： 表面処理、最終コーティングシステム、検査範囲、NDT要件、材料トレーサビリティ、および船級協会要件を、見積もり前に確認してください。

ステップ6： 数量、船種、設置位置、納入先、必要な納入時期、および最新の承認図面または交換サンプルの情報を提示してください。

構造ツイン垂直ビット | 鋼管および鋼板製ボディ | デッキプレート下のインサートベース | 幅広の下部基礎 | 滑らかなロープ接触エッジ | デッキ溶接インターフェース | 局所補強接続 | プロジェクト指定コーティング

製造、溶接、設置の利点

インサートベース配置により、幅広の下部基礎がデッキレベル下に配置され、ボラードの力はデッキプレートだけでなく、支持デッキ構造に伝達されます。

ツインビット構成は、ロープの巻き付けとライン整理のための2つの作業ポストを提供します。実際のリード方向と許可される操作セクターは、船舶の係留または曳航計画に従う必要があります。

• ロープ接触領域の溶接と自由端は滑らかに仕上げることができ、露出した端部は指定された半径に準備され、係留ラインの局所的な切断や摩耗を軽減します。
• 製造治具と寸法チェックは、最終的なベース構造への溶接前に、2つのビットの間隔、傾斜、高さ、および整合性を維持するのに役立ちます。
• インサートベースは船舶構造と直接インターフェースするため、基礎のフィットアップ、デッキ開口部の精度、溶接順序、および歪み制御が重要です。
• 氷級または低温サービスの場合、鋼材グレードと衝撃靭性要件は、船舶仕様から選択し、関連する船級協会によって承認される必要があります。
• NDT、材料トレーサビリティ、荷重検証、およびクラス立会いは、標準供給として想定するのではなく、承認された検査および試験計画に従って手配できます。
• カスタム属性
• 規格：GB/T 554 タイプB → 供給される寸法とSWL値は2008年のデータセットに基づいています。注文リリース前に現在の版の要件を確認してください。

構成：インサートベース付きダブルビット → 船舶の基礎がデッキプレートの下に埋め込まれている場合に適しています。

• 公称直径：160 / 200 / 250 / 315 / 355 / 400 / 450 / 500 mm → SWL、デッキ配置、ロープリードと合わせて選択してください。
• SWL：49 / 78 / 118 / 196 / 255 / 314 / 382 / 451 kN → 各公称サイズに関連付けられた標準作業荷重。
• 材質：鋼管および鋼板製 → 一般鋼、ステンレス鋼、またはプロジェクト指定の特殊鋼（グレード確認による）。
• デッキ配置：木製デッキなしまたはあり → 設置図面の対応するH寸法を使用してください。
• エッジ準備：滑らかな溶接と丸みを帯びた自由端 → 係留ラインとの鋭い局所接触を減らすことを目的としています。
• 証明書要件：注文範囲に応じて利用可能 → メーカー証明書、材料証明書、クラス証明書、および立会検査は、見積もり前に合意する必要があります。
• 仕組み
• 係留または曳航ラインが選択したビットに接近 → 承認された操作配置に従って、1つまたは両方のポストにラインを巻き付ける → 接触力は製作されたボラード本体によって支えられる → インサートベースが荷重を補強されたデッキ基礎に伝達する → 設置後に溶接、構造、コーティングが検査される

用途

貨物船 | タンカー | バルクキャリア | コンテナ船 | タグボートおよび作業船デッキ金具 | 船舶係留ステーション | プロジェクト固有の曳航サポート位置 | 新造および交換プロジェクト

認証と利点

プロジェクト要件、材料トレーサビリティ、承認図面、試験範囲、および船級協会の手順に従って、証明書と検査を手配できます。

認証：CCS、NK、BV、ABS、DNV、LR、KR、IRS、RS、RINA、CRS、メーカー試験証明書。

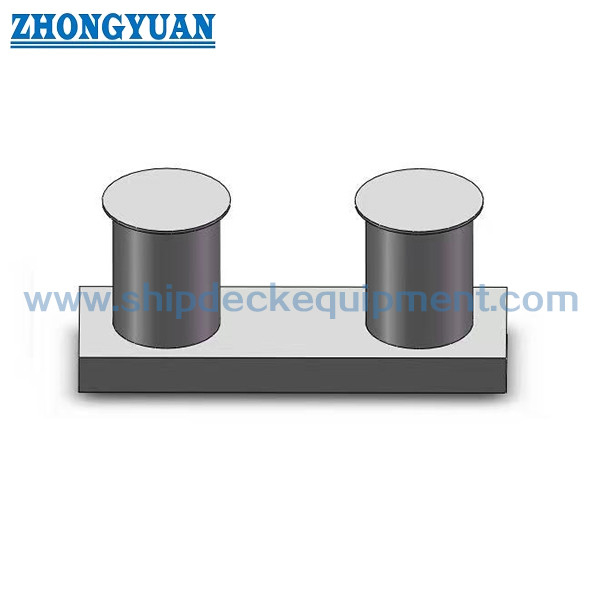

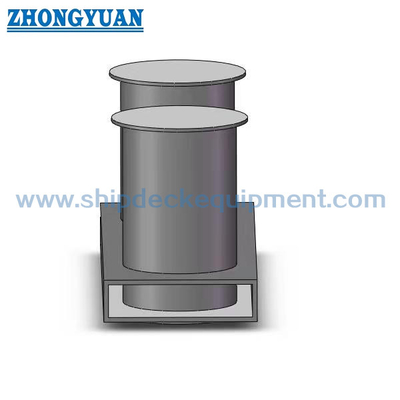

図面と写真

よくある質問

Q1：

タイプBインサートベースボラードとデッキマウントボラードの主な違いは何ですか？

A1： タイプBの下部基礎はデッキプレートの下に挿入されます。したがって、選定はSWLと公称直径だけでなく、デッキ開口部、基礎の深さ、補強、溶接アクセス、デッキカバー配置にも依存します。

Q2： 供給されるGB/T 554-2008表は、GB/T 554-2023を指定するプロジェクトに使用できますか？

A2： 供給される表は、2008年タイプBの参照として扱われるべきです。現在の標準版、タイプ指定、寸法、材料、マーキング、および試験要件は、製造前に公式プロジェクト標準に対して確認する必要があります。

Q3： 見積もり前に必要な情報は？

A3： 標準版、タイプB、公称直径、SWL、ロープ配置、材料グレード、最低設計温度、デッキおよび基礎図面、木製デッキの状態、表面処理、証明書範囲、数量、納入先、および納入スケジュールを確認してください。
