船舶係留用シングルローラーペデスタルフェアリード | ISO 13776:2020
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| 技術基準: | ISO 13776:2012 | スワール: | 265KN～1942KN(θ=90°)、186KN～1373KN(θ=0°) |
|---|---|---|---|
| タイプ: | タイプA、B、C | 呼び径: | 150-500 Mm |
| ローラーいいえ。: | シングルロール | 材料: | 高張力鋼、ステンレス鋼、鋳鋼、ダクタイル鋳鉄 |
| 表面処理: | S2.5 までのサンドブラスト + エポキシ ショップ プライマー 1 層、亜鉛メッキ、研磨、カスタマイズされた表面処理が利用可能 | 分類証明書: | CCS、NK、BV、ABS、DNV、LR、KR、IRS、RSなど |
| ハイライト: | ISO 13776 基座ローラーフェアリード |
||
製品の説明
ISO 13776の標準規格で 固定船用 単ロール式フェアリード2020
製品概要
ISO 13776デッキスタンドの脚台ローラーフェアリードは,垂直ローラ周りの方向を変更する必要がある船甲板で使用される単一ローラーロープガイドフィッティングです.ロープの経路を導き,固定接触面と比較して滑り磨きを減らすのに役立ちますステンダントは,ロープの反応力を 溶接ベースを通ってデッキ構造に転送します.
このページは,Dn 150 から 500 の名目サイズと,提供されたデータから参照 SWL 値を持つ ISO 13776 デッキスタンド・ピエダスタルローラーフェアリードのために作成されています. 提供されたプロジェクトデータでは,ISO 13776 は次のように述べています.2012年およびISO 13755の鋼ロールオンラインのISO情報では,ISO 13776:2020とISO 13755:2020が現在の公式版であることを示しているため,最終的な報定,承認の図面の前に,必要な標準版が確認されるべきである.商品の表示.
速やかな仕様
- 製品タイプ:デッキスタンド スタンド ローラーフェアリード → 船舶の固定と牽引ロープの方向制御のための単一の垂直ローラーガイド
- 技術規格:ISO 13776:2012 提供されたデータから → プロジェクトのエディションは,ISO 13776:2020がオンラインで現在のエディションとして記載されているため確認する必要があります.
- ローラー規格:ISO 13755 鋼ローラー →ローラータイプ A/B/C 選択したd次元とローラーインターフェースに影響を与える.
- 名目サイズ範囲: Dn 150 から 500 mm → 付属した表のデッキスタンドフェアリードの主な選択範囲.
- SWL基準範囲: θ = 90°では265〜1942 kN, θ = 0°では186〜1373 kN →供給されたデータから基準ロープ張力値,持ち上げ能力は含まれない.
- 高さと重量基準:H = 500 / 1000 / 1500 mm → 計算された重量は参照のためであり,付随した注釈に従って鋼のロールを除く.
- 材料の選択:高耐性鋼,不老鋼,鋳鋼,結状鋳鉄 → 製造前に最終材料のグレードと部品の配分を確認する必要があります.
- 表面処理: Sa 2.5 吹き込み + エポキシショッププライマー, 振動, 磨き, またはカスタマイズされた仕上げ → 最終コーティングは,プロジェクトの腐食と検査要件に従ってください.
主な技術パラメータ
|
定額 Dn |
D1 |
D2 |
d |
h |
h1 |
t1 |
t2 |
t3 |
溶接脚の長さ | ||||||||
| タイプA&B | タイプC | Z1 | Z2 | ||||||||||||||
| 150 | 220 | 230 | 71,5 | 81,5 | 200 | 100 | 16 | 10 | 16 | 8 | 5 | ||||||
| 200 | 288 | 300 | 93,5 | 102,5 | 200 | 100 | 20 | 12 | 20 | 10 | 6 | ||||||
| 250 | 357 | 370 | 113,5 | 119,5 | 200 | 100 | 22 | 12.5 | 22 | 11 | 6 | ||||||
| 300 | 417 | 430 | 128,5 | 130,5 | 225 | 125 | 24 | 13 | 24 | 12 | 6,5 | ||||||
| 350 | 472 | 490 | 145,5 | 152,5 | 225 | 125 | 26 | 17 | 26 | 15 | 8,5 | ||||||
| 400 | 540 | 560 | 154,5 | 164,5 | 250 | 150 | 28 | 18 | 28 | 17 | 9 | ||||||
| 450 | 600 | 620 | 167,5 | 179,5 | 250 | 150 | 30 | 20 | 30 | 20 | 10 | ||||||
| 500 | 655 | 680 | 178,5 | 195,5 | 250 | 150 | 32 | 22 | 34 | 23 | 11 | ||||||
|
定額 Dn |
SWL |
計算された重量 (kg) (参照のみ) |
|||||||||||||||
| θ=90° | θ=00 | ||||||||||||||||
| (Kn) | (トン) | (kN) | (トン) | H=500 | H=1000 | H=1500 | |||||||||||
| 150 | 265 | 27 | 186 | 19 | 55 | 115 | 198 | ||||||||||
| 200 | 441 | 45 | 314 | 32 | 86 | 169 | 278 | ||||||||||
| 250 | 579 | 59 | 412 | 42 | 113 | 210 | 335 | ||||||||||
| 300 | 726 | 74 | 510 | 52 | 145 | 256 | 395 | ||||||||||
| 350 | 1040 | 106 | 736 | 75 | 201 | 358 | 552 | ||||||||||
| 400 | 1246 | 127 | 883 | 90 | 255 | 436 | 657 | ||||||||||
| 450 | 1599 | 163 | 1128 | 115 | 314 | 530 | 791 | ||||||||||
| 500 | 1942 | 198 | 1373 | 140 | 383 | 636 | 938 | ||||||||||
|
a 溶接量/強度が同じである場合,カムフィーリングによる溶接が可能 b θ は,脚台のフェアリード上のロープの相対的な角度 (A付属を参照) c SWL 1は,脚台のフェアリードによるロープ方向の90° (θ=90°) と180° (θ=0°) の傾きに基づく最大適用可能なロープ張力である. 表に示されているSWLは参照のみです. "SWL"は,実際の加載条件に応じて調整され,実際のマークは,ユーザーと製造者との間の合意に従って設定される. d 計算された重量は,脚台のフェアリード上の鋼のローラーを除く参照のためである. 決定されるのは,ISO 13755の鉄鋼ロールの種類 (A型とB型およびC型) に依存します. |
|||||||||||||||||
選択と調査ガイド
ステップ1: 必要な標準版:ISO 13776:2012 付属版,現在のISO 13776 版,またはプロジェクト特有の図面要件を確認します.
ステップ2: ファイアリードタイプA/B/C,名目サイズDn150から500,および ISO 13755ロールタイプを確認します.d寸法は選択された鋼ロールタイプに依存します.
ステップ3:ロープの方向,ロープの相対角 θ,必要なSWLマーク,実際のロード状態,製品が固定,牽引ラインの指導,または交換に使用されるかどうかを確認します.
ステップ4:デッキスタンドの高さH,デッキ基盤,溶接インターフェース,溶接脚長,カムフェア溶接要件,強化,設置クリアランスを確認します.
ステップ 5: 基座,ロール,軸,ブッシュおよび関連部品の材料グレードを確認し,表面処理,NDT範囲,試験要件,証明書要件を確認する.
ステップ 6: 量,船種,設置図,ロープ路線スケッチ,利用可能な場合の参照写真,配送目的地,必要な配送時間
構造
Single ISO 13755 steel roller | Deck stand pedestal body | Roller shaft and bush interface | Rope-contact roller surface | Welded deck base | Welding leg Z1 / Z2 area | Optional chamfered welding | Shop primer振動,磨き,または指定された表面処理
停泊,引き寄せ,エンジニアリング の 利点
- シングルローラー・ピエダスタルの設計は,固定デッキ構造のロープスライディング磨きを減らすのに役立つ一方で,制御された方向変更を通じて,固定または牽引ラインを導きます.
- ISO 13755 ロール互換性は,タイプA/B/Cのロールインターフェースの寸法,特に付属した表に記載されているd寸法を選択するための明確な基盤を提供します.
- SWL値はロープ・アングルの条件によって分離され,購入者はすべてのリード・アングルやデッキの配置に対して,一つの負荷値を普遍的に扱うのを避けるのに役立ちます.
- デッキスタンドの高さの選択は,ロープリードの高さ,デッキクリアランス,保守アクセス,および固定または牽引機器の周りの設置レイアウトに影響を与える.
- 初期設計と引用基準として,溶接脚の値Z1とZ2が提供されている.実際の溶接細部,チャンファーリング,デッキ強化は,承認された図に従ってなければならない.
- 滑らかな ロール 表面,正しい シャフト の 調整,そして 適切な ブッシュ/ベアリング インターフェース は,ローラー が ロープ と 旋回 する こと に 役立ち,不要 な 地方 磨き を 軽減 する.
- 鋳造,溶接,加工,NDT,表面処理,証明書の範囲は,注文要件,検査計画,およびクラス承認手順に従って整理することができます.
- このページでは,フェアリードを上げ装置として記述することを避けています.それは船の泊まりと牽引ラインの配置に適したロープガイドです.
カスタム属性
- 標準:ISO 13776:2012 提供されたデータから → プロジェクトに提供されたバージョンか,現在のISO 13776版が必要かどうかを確認します.
- 製品タイプ: 甲板スタンド 基座 ローラーフェアリード → 縦の単一ローラーロープガイド 船舶甲板構造に設置
- 名目サイズ:Dn 150 / 200 / 250 / 300 / 350 / 400 / 450 / 500 →ロープの配置,SWL参照,図面の要求に応じて選択する.
- ロールタイプ: ISO 13755 によるタイプ A/B/C → ロールインターフェースとd寸法に影響を与える
- SWL参照: θ = 90° で 265?? 1942 kN, θ = 0° で 186?? 1373 kN → 最終標識は,実際の負荷状態に応じて,使用者と製造者間で合意されるべきである.
- 計算された重量:H = 500 / 1000 / 1500 mm の基準値 →付属注釈では,重量は鋼ロールを除くと記載されています.
- 材料:高耐性鋼/不?? 鋼/鋳鋼/ノジュール型鋳鉄 →正確な材料グレードと証明書の範囲を確認する必要があります.
- 表面処理: Sa 2.5 吹き込み + エポキシショッププライマー / ガルバン化 / ポリッシュ / パーソナライズ → 最終保護システムはプロジェクトの要件に従います.
- 証明書要求: 注文範囲に合わせて入手可能 → クラス証明書,材料証明書,製造者証明書,目撃者検査は,報名前に確認する必要があります.
働き方
Mooring or towing line approaches the pedestal fairlead → Rope bears against the single steel roller → Roller rotates and changes rope direction → Reaction force is transferred through the pedestal and welded base into the deck structure → Final SWL marking and inspection follow the agreed loading condition and project requirement
申請
Ship deck mooring stations | Towing line guiding positions | Tugboats | Workboats | Cargo ships | Tankers | Bulk carriers | Offshore support vessels when specified by drawing | Newbuilding and replacement projects
認定 と 利点
証明書は,プロジェクト要件,検査範囲,材料の追跡可能性,およびクラス社会承認手順に従って整理することができます.
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

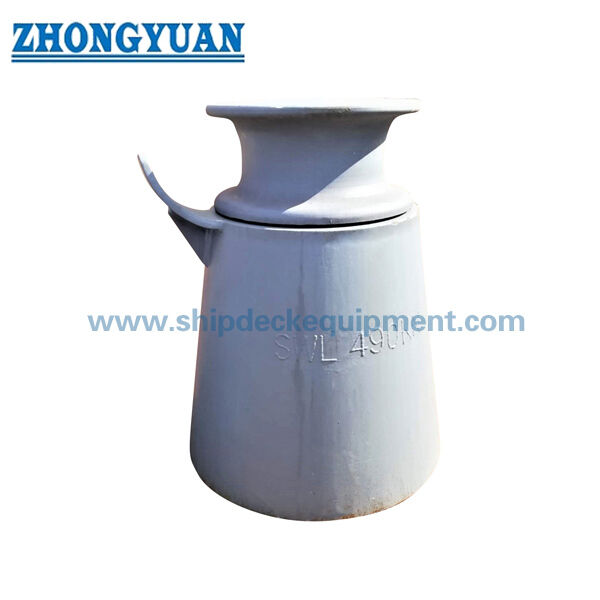

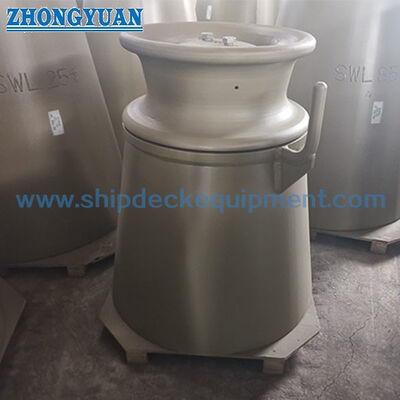

図解と写真
よくある質問
Q1: ISO 13776 表の SWL は,持ち上げ能力ですか?
A1: いいえ.提供されたSWL値は,脚台のフェアリードロープの傾斜条件の基準最大適用可能なロープ張力値です.それらを持ち上げ能力,MBL,試料負荷試験負荷
Q2:正しい Dn サイズをどのように選ぶか?
A2: 船舶図,ロープのリード角度,必要なSWLマーク,デッキスタンドの高さ,ロールタイプ,設置スペース,基盤の強さ,証明書要件に応じて Dn を選択します.テーブルは最初の選択とオート確認のためのものです.
Q3: ページがISO 13776:2012またはISO 13776を使用すべきですか:2020?
A3: 提供されたデータには,ISO 13776が記載されています.2012オンラインのISO情報では,ISO 13776:2020が現在の公式版として記載されています. 引出,図面承認,マークに使用される版は,造船所,所有者,階級社会.
