内陸バージ曳航用 6インチ ポリッシュステンレススチール 固定チョック

6インチ研磨ステンレス鋼固定チョック（内陸バージ曳航用）

製品概要

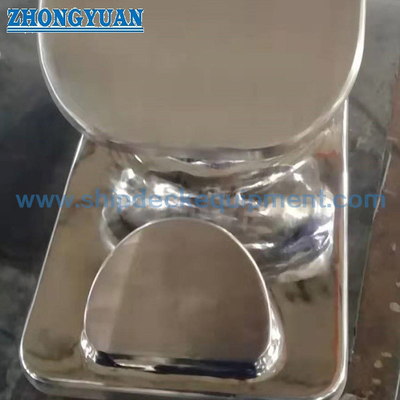

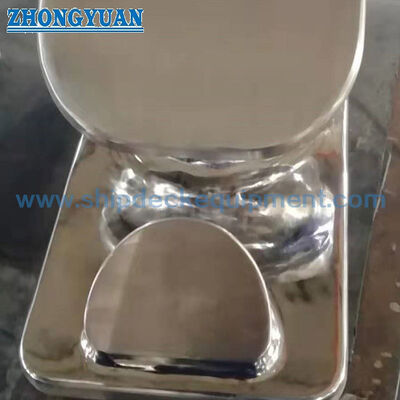

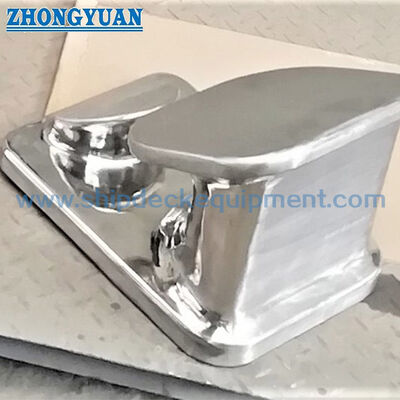

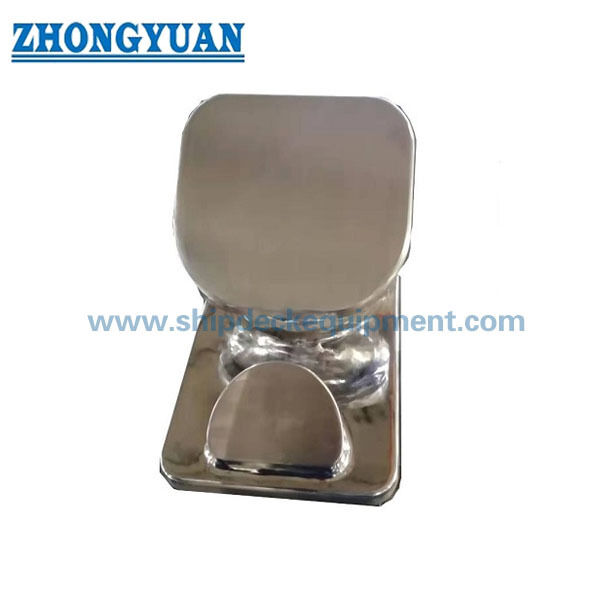

6インチ研磨ステンレス鋼固定チョックは、内陸および沿岸サービスで使用される河川バージ、タンカーバージ、タグボート、作業船に適したコンパクトなデッキ取り付け型曳航索ガイドです。デッキスペースが限られている場合や既存の6インチチョック配置を交換する場合に便利な小型エンベロープを備え、湾曲した研磨面は、曳航、係留、バージ取り扱い作業中の鋭い接触、摩耗、局所的な索損を軽減するのに役立ちます。

このモデルは6インチ構成で、メインエンベロープ寸法がA 410 × B 295 × C 280 mm、重量は約75 kgです。選定にあたっては、曳航索の構造と直径、索のMBL、予想されるリード角、荷重方向、必要なプロジェクト荷重または定格基準、デッキ基礎、溶接詳細、検査範囲、承認図を考慮する必要があります。10インチ構成はエンベロープが大きく、設置クリアランスも異なるため、2つのページは単なるサイズ名のバリエーションではなく、別個のモデルとして扱う必要があります。

クイックスペック

・製品タイプ：固定ステンレス鋼チョック → ローラーを動かさずに、定義されたデッキレベルの経路で曳航索をガイドします。

・公称サイズ：6インチ → 小型デッキ配置または交換位置用のコンパクトな商業サイズ指定。実際の開口部とA-G寸法は承認図と照合してください。

・材質：304鋳造ステンレス鋼 → 材質証明書は、適用される規格、溶解番号、化学組成、機械的特性を確認する必要があります。

・鋳造プロセス：シリカゾル鋳造技術 → 一体鋳造形状と制御されたロープ接触ジオメトリをサポートします。

・表面仕上げ：高研磨/ミラー研磨 → 滑らかなロープ作業面は、擦れを軽減し、目視検査を容易にします。

・検査オプション：放射線透過検査およびプルロードテスト → 範囲、合格基準、立会ポイント、報告は製造前に合意する必要があります。

・シリーズの違い：6インチモデルは10インチモデルよりもA/B/C寸法が小さく、重量も軽いです → 図面、基礎、索経路を確認せずに2つのバージョンを交換しないでください。

主要技術パラメータ

6インチモデルの情報に基づいた主要製品仕様。

主要寸法はmm単位です。寸法文字は承認された製品図面に対応している必要があります。

選定・見積ガイド

ステップ1：必要なバージョンを確認してください：6インチコンパクト構成または10インチ大型構成、および参照図面または既存のチョックモデル。インチ指定のみで選択しないでください。

ステップ2：曳航索の種類、構造、直径、MBL、予想されるサービス張力、および平面および立面での通常のリード角を提供してください。

ステップ3：必要なプロジェクト荷重または定格基準（該当する場合）、主要荷重方向、最大側方リード、デッキ位置、基礎プレート、周囲の補強、および溶接配置を確認してください。

ステップ4：適用される材料規格、溶解番号、化学組成、機械的特性、およびトレーサビリティを含む、304鋳造ステンレス鋼の材質証明書の要件を確認してください。

ステップ5：表面仕上げ、RTの範囲と合格レベル、プルテストまたは証明荷重値、立会検査、材料トレーサビリティ、および証明書の範囲を定義してください。

ステップ6：船種、数量、設置図面または写真、船級協会の要件、納入先、および必要な納期を提供してください。

構造

一体型304鋳造ステンレス鋼ボディ | 固定デッキ取り付けベース | コンパクトな湾曲ロープ作業チャンネル | 湾曲ガイドショルダー | 高研磨接触面 | 造船所による強化された船体基礎

曳航、鋳造、設置の利点

・コンパクトな固定チャンネルは、6インチ構成、交換作業、または限られた基礎スペースに必要な小型デッキレベルガイドで曳航索経路を制御します。

・丸みを帯びた研磨された作業面は、鋭い局所的な接触を減らし、合成繊維またはワイヤー曳航索の摩耗や潰れを制限するのに役立ちます。

・一体鋳造形状は、ロープ経路内の加工接合部を減らします。鋳造の健全性と研磨後の残存肉厚は、重要な合格点となります。

・RTおよびプルロードテストは、必要に応じて検査およびテスト計画に含めることができ、検査ゾーンと合格基準は製造前に合意されます。

・チョックの定格は、完全な荷重経路に依存します。デッキプレート、基礎、補強、溶接サイズ、溶接長、荷重方向は、船体設計者または造船所によって検証される必要があります。

・汽水、海水、化学薬品への暴露、またはタンカーバージサービスの場合、304ステンレス鋼の材質証明書およびサービス環境とともに、洗浄および不動態化の要件を検討する必要があります。

仕組み

曳航索がコンパクトなデッキ取り付けチョックに接近 → 索が研磨された固定チャンネルに入る → 湾曲した接触面が索経路をガイドおよび拘束 → 曳航力が鋳造ボディと取り付けベースを介して伝達される → 強化されたデッキ構造が荷重を船体に分散

用途

アメリカ内陸乾貨物バージ | タンカーバージ | タグボートおよびプッシュボート | 港湾および河川作業船 | 係留作業 | バージ曳航および取り扱いステーション | 新造および交換プロジェクト

C

認証と利点

材質証明書、製造業者検査記録、NDEレポート、ロードテスト文書、および船級関連証明書は、プロジェクトの要件および合意された検査範囲に従って手配できます。船級製品認証は、適用される承認および検査手順の対象となります。

図面と写真

よくある質問

Q1：6インチバージョンと10インチバージョンはどのように区別すべきですか？

A1：6インチモデルは、A/B/C寸法が小さく、重量も軽いため、承認図が6インチのジオメトリと一致するコンパクトなデッキ配置または交換位置に適しています。10インチモデルは、より大きなデッキエンベロープと個別の基礎確認が必要です。

Q2：チョックを選択する前に、どのような荷重情報を確認する必要がありますか？

A2：必要なプロジェクト荷重またはSWL、主要荷重方向、許容側方リード、完全なデッキ基礎、溶接詳細、および承認された計算またはテスト基準を確認してください。これらの項目が確認されるまで、モデル固有のSWL値は使用しないでください。

Q3：ABSまたはその他の船級検査には通常何が必要ですか？

A3：範囲は製造前に合意される必要があり、承認図、材質証明書、材質トレーサビリティ、NDE手順およびレポート、ロードテスト手順および結果、溶接または基礎の詳細、および検査員の立会が含まれる場合があります。
