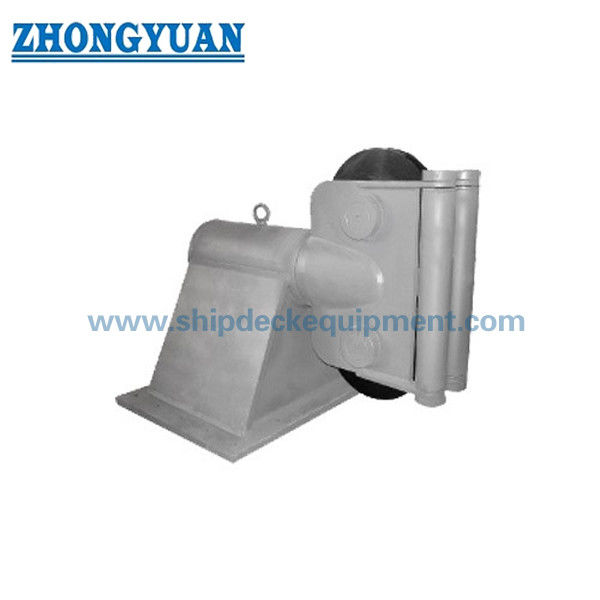

20×76mm 360° 旋回ヘッドフェアリード 旋回鋳造鋼フェアリード 船舶の停泊と牽引のために
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| モデルタイプ: | 360 度回転フェアリード | マックス。ロープの直径: | 20mm～76mm |
|---|---|---|---|
| 破断強度: | 32～200MT | 回転角度: | シーブ90°ワープ、スイベルヘッド±90° |
| 材料: | C-Mn鋼、軟鋼、ステンレス鋼 | 表面処理: | S2.5 に砂吹き + エポキシストアプライマーの 1 層, 磨いたステンレス鋼, パーソナライズされた表面処理が可能です. |
| 分類証明書: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| ハイライト: | 360度の回転ヘッドのフェアリーダー,回転ヘッドのフェアリーダー,360度の船の牽引装置 |
||
製品の説明
20×76mm 360° 旋回ヘッドフェアリード 旋回鋳造鋼フェアリード 船舶の停泊と牽引のために
製品概要
360度回転ヘッドフェアリードは,柔軟な方向性で,モーターリングと牽引ロープを導いて再方向化するために設計されています.
旋回ヘッドは,ロープリードの角度を変化させ,摩擦を軽減し,ロープの順位を改善するために回転を可能にします.
牽引ボート,オフショアプラットフォーム,エンジニアリング船,動的ロープ方向制御を必要とするアンテナシステムで広く使用されています.
速やかな仕様
ロープ直径:2076mm → 適用されるロープサイズを定義する
断裂強度: 32×200 MT → 構造容量を示します
旋回:シブ 90° + 旋回頭 ±90° → 多方向ロープガイド
構造: 旋回頭 + 束 → 動的ロープアライナメント
材料:C-Mn鋼/鋳鋼 →高強度
表面:Sa2.5 + エポキシコーティング → 腐食防止
適用: 固定・牽引 → 動的ロープ制御
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書
主な技術パラメータ
| ワイヤー・ダイア | A について | B について | H | Φ |
| 20 | 400 | 425 | 350 | 250 |
| 25 | 400 | 425 | 360 | 250 |
| 32 | 600 | 600 | 376 | 320 |
| 38 | 760 | 760 | 489 | 400 |
| 44 | 880 | 880 | 580 | 500 |
| 52 | 1120 | 1250 | 700 | 600 |
| 60 | 1120 | 1350 | 720 | 620 |
| 68 | 1210 | 1450 | 780 | 680 |
| 76 | 1250 | 1500 | 870 | 780 |
選択ガイド
ステップ1 ロープ直径を選択 → ワイヤのサイズに基づいて
ステップ2 負荷要求を確認 → 断裂強度に基づいて
断裂強度は,フェアリードの構造容量を表し,安全な選択のためにロープの断裂負荷に適切にマッチする必要があります.
ステップ3 回転要求を確認 → 回転角度が必要
ステップ4 設置場所 → デッキまたは構造物の確認
ステップ 5 認証要件の確認
構造
スワイバーヘッド シェーブ ブラケット ピンシャフト ベース
なぜ スウィーベル ヘッド の デザイン が 必要 な の です か
ロープが方向を変えられるように → 横の負荷を減らす
ロープの並べ替えを改善 → 曲がりや不均等な緊張を防ぐ
摩擦を減らす → ロープの使用寿命を延長する
旋回メカニズムは,シブに横の負荷を軽減し,ロープの不均等な磨きを防ぐために設計されています.
カスタム属性
360°回転可能 → 柔軟なロープ方向
重荷を牽引するのに適した重荷構造
滑らかなシブ表面 → ロープを保護
高強度素材 → 長寿命
安定したベースの固定 → 安全な設置
調査ガイド
ロープ直径,負荷要求,回転角度,設置条件,認証要件を記載してください.
働き方
ロープはスイブの上を通過し,回転頭がロープ方向に並ぶように回転し,横向きの力を軽減し,スムーズな動作を保証します.
申請
トラグボート 海上プラットフォーム 固定システム トラグ操作
認定 と 利点
認証: CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS,メーカー試験証明書 →主要な分類協会の遵守を保証する
図解と写真

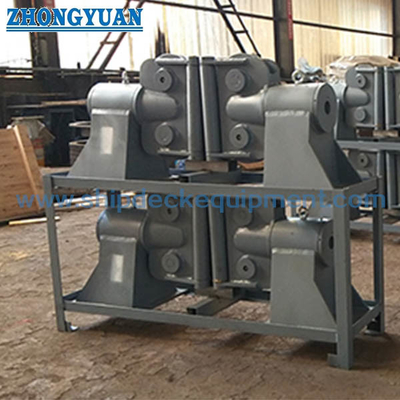

一般的な配置図と製品写真
注文
MOQ: 1台 配達: 30~60日 パーソナライズ可能
よくある質問
Q1: なぜ回転型フェアリードを使うのか?
A: ロープの方向の変化に対応し,横の負荷を減らすため
Q2: サイズを選択するには?
A: ロープの直径と断裂強度に基づいて
Q3:完全に回転できる?
A: 設計によって,回転頭が ± 90° 回転できます.
