4連ユニバーサルフェアリード（アッパーローラー付）| ISO 13733 タイプ 4R 船舶係留用
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | Zhongyuan Marine Equipmen |
| 証明: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| モデル番号: | 標準またはカスタマイズされた |
お支払配送条件:
| 最小注文数量: | 1台 |
|---|---|
| 価格: | Based on quotation |
| パッケージの詳細: | 標準パレットまたはカスタマイズされた梱包を輸出します |
| 受渡し時間: | プロジェクト要件に基づく |
| 支払条件: | T/T、L/C |
| 供給の能力: | プロジェクトの要件に基づいたカスタマイズされた生産 |
|
詳細情報 |
|||
| モデルタイプ: | 4R、4本ローラー | 関数: | 停泊 と 引き寄せ |
|---|---|---|---|
| 呼び径: | 140、160、180、200、250、300A、300B、400A、400B、400C | 安全作業負荷 (SWL): | 14～140MT |
| 方向を読み込みます: | 水平荷重と垂直荷重 | 材料: | C-Mn鋼、軟鋼、ステンレス鋼 |
| 表面処理: | S2.5 に砂吹き + エポキシショッププライマーの 1 層, 磨き, 振動, パーソナライズされた表面処理 | 分類証明書: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| ハイライト: | 装置を引くISO 13733の船,上部のローラーが付いている普遍的なフェアリーダー,上部のローラーが付いているISO 13733のフェアリーダー |
||
製品の説明
オーバーローラー付きの4ロールユニバーサルフェアリード 船舶のアンテナ用ISO13733型4R
製品概要
ISO 13733 型 4R ユニバーサル・フェアリードは,船に装着された甲板上にある,ロープを通過するための閉じた開口の周りに配置された2つの垂直ロールと2つの水平ロールのロープガイドです.ロープの動きを制御する上部水平ロール垂直ロールは船の甲板と船外作業方向の間にロープを通過する際に下部ロールがロープを支える.
供給範囲は,名目サイズ140~400Cをカバーし,基準SWL値は137~1373kN (14~140トン) です.選択はSWLのみに基づいてはならない.船舶の固定または牽引装置ロープの種類と直径,水平と垂直のリード方向,ローラー接触半径,デッキ基盤,溶接の詳細,検査範囲生産前に最終的な負荷マークが確認されるべきです.
速やかな仕様
- 製品タイプ:上部ローラー付きの4R型ユニバーサルフェアリード → 2つの垂直と2つの水平ローラーが1つの制御されたロープ通過開口を形成する.
- 適用: 船舶の泊まりと牽引ロープの指導 → 最終的な牽引任務,動的負荷ベース,および操作リード角度は,船舶設計者が確認する必要があります.
- 名義サイズ範囲: 140 / 160 / 180 / 200 / 250 / 300A / 300B / 400A / 400B / 400C →名義サイズは,メインロールの外径シリーズに関連付けられています.
- 基準SWL範囲:137〜1,373 kN (14〜140トン) → 付与された標準表値と承認された負荷方向と甲板基礎設計を使用する.
- ロープ開口範囲: 195 × 150 から 350 × 250 mm → ロープの経路と引き出しの調整のための明確な通過幾何を確認します.
- 計算された重量範囲: 159 kg から 2,114 kg → ハンドリング,輸送,設置計画,甲板の設置手順に関連します.
- 設置:デッキで溶接された製造構造 → 溶接脚の長さ,支架構造,および局所強化は,承認された容器図に一致しなければならない.
- 製造焦点:自由ロール回転,並べた軸,滑らかなロープ接触表面,制御された溶接歪み,追跡可能な材料/検査範囲.
主な技術パラメータ
| 定額 Dn |
B × H | D1 | D2 | h | h1 | h2 | b | b1 | b2 | b3 | b4 | w | c | |
| 140 | 195 x 150 | 139,8 | 114,3 | 277 | 130 | 480 | 335 | 515 | 656 | 820 | 140 | 260 | 150 | |
| 160 | 200×150 | 165,2 | 114,3 | 290 | 145 | 515 | 365 | 570 | 730 | 920 | 140 | 310 | 175 | |
| 180 | 200×150 | 190,7 | 139,8 | 315 | 155 | 560 | 391 | 620 | 800 | 1000 | 140 | 360 | 200 | |
| 200 | 200×150 | 216,3 | 139,8 | 328 | 170 | 590 | 416 | 675 | 896 | 1110 | 140 | 410 | 225 | |
| 250 | 250×200 | 267,4 | 165,2 | 416 | 195 | 715 | 517 | 825 | 1 046 | 1270 | 180 | 520 | 280 | |
| 300A | 300 × 250 | 318,5 | 216,3 | 517 | 220 | 870 | 618 | 980 | 1 206 | 1480 | 200 | 620 | 330 | |
| 300B | 300 × 250 | 318,5 | 216,3 | 517 | 220 | 870 | 618 | 980 | 1 206 | 1480 | 200 | 620 | 330 | |
| 400A | 350 × 250 | 406,4 | 216,3 | 561 | 265 | 960 | 756 | 1 210 | 1 450 | 1750 | 200 | 795 | 420 | |
| 400B | 350 × 250 | 406,4 | 216,3 | 561 | 265 | 960 | 756 | 1 210 | 1 450 | 1750 | 200 | 795 | 420 | |
| 400C | 350 × 250 | 406,4 | 216,3 | 561 | 265 | 960 | 756 | 1 210 | 1 450 | 1750 | 200 | 795 | 420 | |
| 定額 Dn |
e | w1 | w2 | T | T1 | T2 | T3 | T4 | f | 溶接脚 長さ z1 |
溶接脚 長さ z2 |
SWL (kN) |
SWL (トン) |
体重 (kg) |
| 140 | 70 | 30 | 100 | 12 | 10 | 10 | 12 | 12 | 3 | 7 | 4 | 137 | 14 | 159 |
| 160 | 83 | 40 | 100 | 14 | 10 | 14 | 14 | 14 | 4 | 7 | 5 | 196 | 20 | 218 |
| 180 | 95 | 40 | 100 | 16 | 10 | 14 | 16 | 16 | 4 | 7 | 5 | 245 | 25 | 279 |
| 200 | 108 | 50 | 100 | 18 | 12 | 16 | 18 | 18 | 6 | 9 | 7 | 314 | 32 | 373 |
| 250 | 133 | 65 | 200 | 22 | 16 | 18 | 20 | 20 | 6 | 11 | 7 | 510 | 52 | 730 |
| 300A | 159 | 80 | 200 | 24 | 20 | 22 | 24 | 22 | 7 | 14 | 8 | 687 | 70 | 1173 |
| 300B | 159 | 80 | 200 | 26 | 22 | 24 | 24 | 22 | 8 | 15 | 9 | 736 | 75 | 1267 |
| 400A | 203 | 100 | 200 | 26 | 22 | 22 | 32 | 28 | 7 | 15 | 8 | 981 | 100 | 1710 |
| 400B | 203 | 100 | 200 | 28 | 24 | 26 | 32 | 28 | 8 | 17 | 9 | 1 256 | 128 | 1958 |
| 400C | 203 | 100 | 200 | 30 | 26 | 28 | 32 | 28 | 8 | 18 | 9 | 1 373 | 140 | 2114 |
選択と調査ガイド
ステップ1: ISO 13733 タイプ 4R を確認し,船の泊泊/引引の配置と承認された装配スケジュールに従って名目サイズ 140 から 400C を選択します.
ステップ2:ロープタイプ,ロープ直径,最小屈曲半径要求,ロープリードの予想角,水平,垂直,または組み合わせた方向の負荷を考慮しなければならないことを確認します.
ステップ3:必要なSWLと負荷ベースを確認します. 300と400のローラーシリーズでは,ローラー直径だけで選択するのではなく,正しいA / B / C負荷変数を指定します.
ステップ4:デッキの配置,基礎/強化図,溶接インターフェース,設置位置,利用可能な周囲のクリアランスを提供します.
ステップ5:製造されたボディ,ロール,シャフト,ブッシュまたはベアリングの材料のグレード,材料の追跡可能性および低温または氷のサービス要件を確認する.
ステップ 6:コーティングシステム,ロール接触表面の仕上げ,潤滑/保守の配置,クラス検査,試験または計算要件,および最終SWLマークの確認.
ステップ7: 量,船舶の種類,新築または交換状態,配送目的地,必要な配送時間,参照図や写真,利用可能な場合は提供してください.
構造
Two vertical rollers | Upper horizontal roller | Lower horizontal roller | Enclosed rope-passing opening | Main and secondary roller shafts | Bush / bearing arrangement to be confirmed | Fabricated deck seat and supporting plates | Deck-welded foundation interface
ローラー,溶接,エンジニアリング の 利点
- ロープの方向が水平と垂直の両方に変化すると,固定鋼の縁との直接接触を減らす.
- ロープを上向きに動かす上部水平ロールは,ロープを固定または牽引作業中にリード方向が変化するときに,ロープを定義された通路内に保持するのに役立ちます.
- 同じ名目直径のA/B/C型は,基本名目サイズを変えることなく異なる負荷容量を提供する.したがって,正確な型は問い合わせに記載されなければならない.
- ローラー・シャフトと支柱板は,ロープの接触下ではローラーが自由に回転し,縛り付け,異常な側面接触,または局所的な干渉がないように並べなければならない.
- ロープ に 接触 する 表面 は 滑らか で,鋭い 縁 や 溶接 の 汚れ,有害 な 不規則 性,ロープ を 磨く こと が でき ます.
- 溶接した座席は 船舶構造にフェアリード反応を転送します デッキプレートの厚さ 基礎の支架 地元の強化 溶接の大きさ造船所や船舶設計局によって検査方法が確認されるべきです.
- 牽引作業では,作業負荷スペクトル,動的効果,ロープリードの変更,標準の固定作業とは異なる場合があり,承認されたプロジェクトドキュメントで確認されるべきです..
カスタム属性
- 標準:ISO 13733 → 版とプロジェクト受理は,購入者の仕様に照らして確認します.
- タイプ: 4R → ロープを通す開口の周りに2つの垂直と2つの水平ローラーとして配置された4つのローラー
- 名目サイズ:140~400°C → 主なロールの外径シリーズに関連しています.文字の後置きは異なるSWL変種を識別します.
- 基準SWL: 137〜1,373 kN → 最終的に選択され,マークされたSWLは,承認された負荷ケースとプロジェクト契約に従ってください.
- 負荷方向:水平と垂直のロープリード → 許容される方向,角度,および組み合わせた負荷状態は,図の確認が必要です.
- 材料:C-Mn鋼 / 軽鋼 / ステンレス鋼のオプション → 正確な部品材料スケジュールと溶接可能性要件が確認される.
- 設置:デッキは溶接 → 基礎,強化,溶接サイズ,検査範囲は船舶構造設計の一部です.
- 表面処理: Sa 2.5 吹き込みプラスエポキシショッププライマーの参照 →最終コーティング,加熱オプション,またはステンレス鋼の仕上げは注文仕様に従う.
- 証明書要求: プロジェクトの範囲 → クラス調査,材料証明書,メーカードキュメント,目撃者要件に応じて提供されます.
働き方
Mooring or towing rope approaches the fairlead → Vertical rollers control lateral lead → Lower and upper horizontal rollers control downward / upward lead → Rope passes through the enclosed opening with rolling contact → Fairlead reactions transfer through the welded seat into the reinforced deck structure
申請
Ship mooring stations | Towing lead positions | Tug and workboat deck arrangements | Cargo vessels | Tankers | Offshore support vessels where project specification permits | Newbuilding projects | Replacement fairlead installations
認定 と 利点
証明書と検査文書は プロジェクトの要件,材料の追跡可能性,承認された図面,試験/計算の範囲,および分類協会の手順に従って整理することができます.
認証:CCS,NK,BV,ABS,DNV,LR,KR,IRS,RS,RINA,CRS メーカー試験証明書

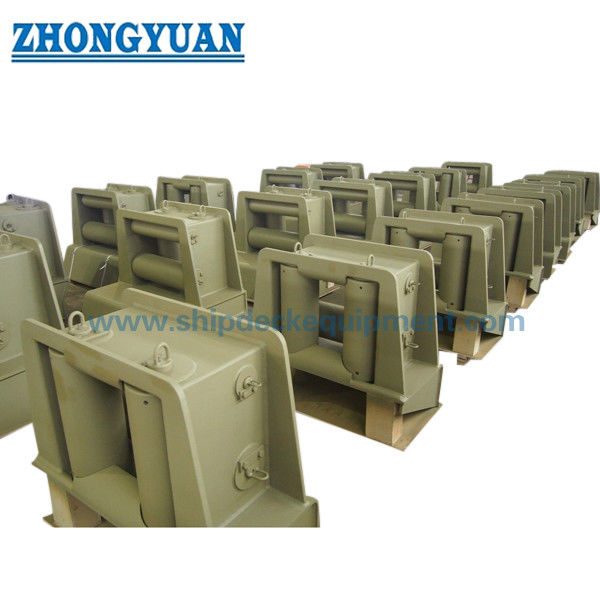

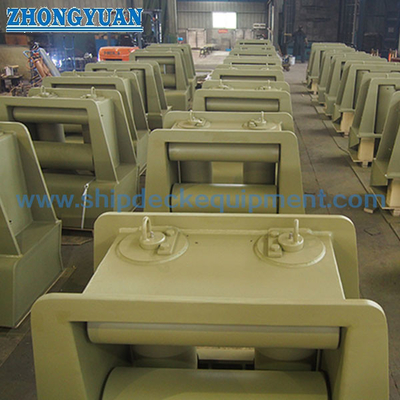

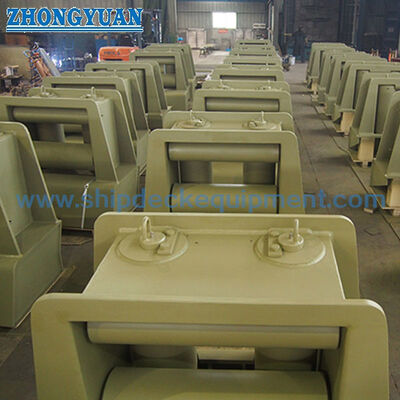

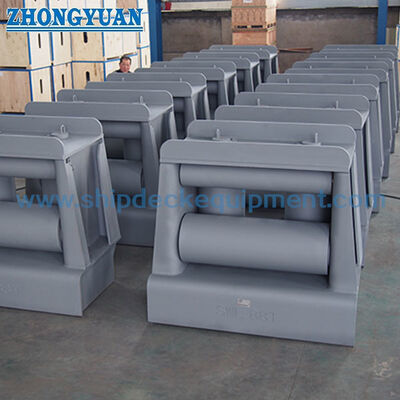

図解と写真
よくある質問
Q1:タイプ4Rとよりシンプルな2ロールフェアリードの違いは何ですか?
A1:タイプ4Rは,閉ざされた開口の周りに2つの垂直と2つの水平ロールを使用しているため,横面と垂直のロープリードの両方の変化を導くことが可能です.2つのロールの配置は通常,リード方向を制御し,容器の描画をチェックせずに交換可能な構造として扱われない.
Q2:なぜ300と400の名目サイズには A/B/Cのバリエーションがあるのですか?
A2: 字母後尾は,同じメインロール直径とロープ開口サイズを使用するフェアリードの異なる基準SWLレベルを識別します. 問い合わせは,300A,300Bなどの完全なモデルを記載する必要があります.400A400Bか400Cか
Q3:フェアリードはSWLテーブルでのみ選択できますか?
A3: いいえ.選択は,ロープの種類と直径,最小曲がり要求,リードの角度と負荷の方向,固定または牽引義務,デッキの基礎,溶接の詳細,クラス要件,そして最終的な承認された負荷マーク.
